3.2 ίντσες SPI TFT LCD οθόνη 240*320 Pixels ZIF FPC 18 Pin ST7789V/ILI9341 Διακόπτης IC

3.2 ίντσες SPI TFT LCD οθόνη 240*320 Pixels ZIF FPC 18 Pin ST7789V/ILI9341 Διακόπτης IC
3.2 ίντσες SPI TFT LCD οθόνη 240*320 Pixels ZIF FPC 18 Pin ST7789V/ILI9341 Διακόπτης IC 3.2 ίντσες SPI TFT LCD οθόνη 240*320 Pixels ZIF FPC 18 Pin ST7789V/ILI9341 Διακόπτης IC 3.2 ίντσες SPI TFT LCD οθόνη 240*320 Pixels ZIF FPC 18 Pin ST7789V/ILI9341 Διακόπτης IC 3.2 ίντσες SPI TFT LCD οθόνη 240*320 Pixels ZIF FPC 18 Pin ST7789V/ILI9341 Διακόπτης IC

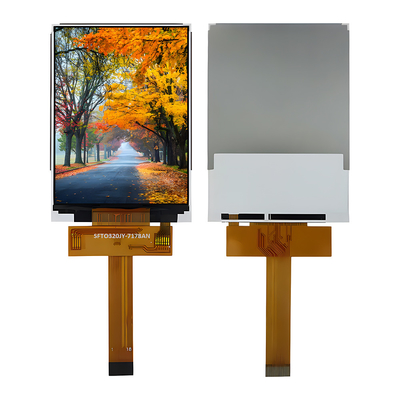

Μεγάλες Εικόνας :  3.2 ίντσες SPI TFT LCD οθόνη 240*320 Pixels ZIF FPC 18 Pin ST7789V/ILI9341 Διακόπτης IC

Λεπτομέρειες:
Τόπος καταγωγής: ShenZhen / Κίνα
Μάρκα: SAEF
Πιστοποίηση: ISO9001 / ISO14000
Αριθμό μοντέλου: SFTO320JY-7178AN
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 3 τεμάχια
Τιμή: USD3.80 - USD4.60, Price can be Negotiated based on bulk order quantity.
Συσκευασία λεπτομέρειες: τυποποιημένο πακέτο εξαγωγής
Χρόνος παράδοσης: 1-5 εβδομάδες
Όροι πληρωμής: Λ/Κ, Τ/Τ, Western Union, Paypal
Δυνατότητα προσφοράς: 3000 χιλιάδες τεμάχια το μήνα.

3.2 ίντσες SPI TFT LCD οθόνη 240*320 Pixels ZIF FPC 18 Pin ST7789V/ILI9341 Διακόπτης IC

περιγραφή
Προϊόν: 3Δείκτης LCD TFT 0,2 ιντσών Απόφαση: 240x320
Κατεύθυνση θέασης: 12 η ώρα. Διασύνδεση: 4 γραμμές SPI
Διάσταση του σχεδίου: 54.0(W) x77.4 ((H) x2.4 ((T) ((mm) Ενεργός χώρος: 48.60(W) x64.80 (H) (mm)
Αριθμός πιν: 18 καρφίτσες Σύνδεση: Σφραγίδες FPC
Φωτεινότητα επιφάνειας: 350 cd/m2 (νιτ) Ζωή των LED: 40,000 ώρες
πιστοποιητικό: ISO9001:2015 / ISO1400:2015 Συμμόρφωση: Συμμόρφωση Rohs & Reach
Επισημαίνω:

3.2 ιντσών οθόνη SPI TFT LCD

,

Εικονική οθόνη LCD TFT 18 πινών

,

240*320 Pixels TFT LCD οθόνη



Εισαγωγή του προϊόντος



Η οθόνη SPI TFT των 3,2 ιντσών είναι μια έγχρωμη οθόνη LCD TFT με διεπαφή SPI μήκους 240 x 320 σημείων, με πλούσια έγχρωμη οθόνη και υψηλή ανάλυση, παρέχοντας στους χρήστες μια σαφή οπτική εμπειρία.Κατάλληλο για διάφορα σενάρια εφαρμογής, όπως βιομηχανικός εξοπλισμός, φορητά όργανα ανίχνευσης, συσκευές ομορφιάς, έξυπνα σπίτια και καταναλωτικά ηλεκτρονικά.



Αυτή η μονάδα SPI TFT SFTO320JY-7178AN 3,2 ιντσών έχει ενσωματωμένο IC οδηγού ST7789V. Υποστηρίζει μια διεπαφή SPI 4 καλωδίων και έχει εύρος τάσης τροφοδοσίας (VDD) από 2,8V έως 3,3V.Μπορεί να λειτουργεί σε θερμοκρασίες που κυμαίνονται από -20 °C έως +70 °C, με θερμοκρασία αποθήκευσης από -30 °C έως +80 °C.



Με βάση αυτό το προϊόν SPI TFT 3,2 ιντσών, η Saef Technology παρέχει διαφοροποιημένες εξατομικευμένες λύσεις, συμπεριλαμβανομένων, μεταξύ άλλων:
Προσαρμογή του φώτου: Ρυθμίστε τον τύπο και τη φωτεινότητα του φώτου σύμφωνα με τις απαιτήσεις του προϊόντος.
Προσαρμογή διεπαφής: Αλλαγή της δομής και της διεπαφής του καλωδίου οθόνης LCD για να προσαρμοστεί σε συγκεκριμένες πλατφόρμες υλικού.
Ενσωμάτωση οθόνης αφής: Διατίθενται προαιρετικές αντίστοιχες ή χωρητικές οθόνες αφής για τη βελτίωση της εμπειρίας αλληλεπίδρασης του χρήστη.





Χαρακτηριστικά



Προϊόν: 3Δείκτης LCD TFT 0,2 ιντσών
Αριθμός μοντέλου SFTO320JY-7178AN
Ψήφισμα: 240x320
Κατεύθυνση θέασης: 12 η ώρα.
Διασύνδεση: 4 γραμμές SPI
Διάσταση περίγραμμα: 54.0(W) x77.4 ((H) x2.4 ((T) ((mm)
Ενεργός χώρος: 48.60(W) x64.80 (H) (mm)
Αριθμός πιν: 18 καρφίτσες
Σύνδεση: Πυροσβεστικό FPC
Φωτεινότητα επιφάνειας: 350 Cd/m2 (νίτσες)
Διάρκεια ζωής LED: 40,000 ώρες
Πιστοποιητικό: ISO9001:2015 / ISO1400:2015
Συμμόρφωση: Συμμόρφωση Rohs & Reach





Σχεδιασμός περίγραμμα

3.2 ίντσες SPI TFT LCD οθόνη 240*320 Pixels ZIF FPC 18 Pin ST7789V/ILI9341 Διακόπτης IC 0

3.2 ίντσες SPI TFT LCD οθόνη 240*320 Pixels ZIF FPC 18 Pin ST7789V/ILI9341 Διακόπτης IC 1

Ηλεκτρικές μέγιστες τιμές



Άρθρο

Σύμβολο

Ελάχιστο

Μαξ

Μονάδα

Σημείωση

Η τάση τροφοδοσίας ((VDDI)

V 1.8 3.3 V

-

Η τάση τροφοδοσίας (VDD)

V 2.8 3.3 V

-

Θερμοκρασία λειτουργίας

ΤΟΠΡ -20 70 °C

-

Θέρμανση αποθήκευσης

ΤΣΤΡ - 30 80 °C

-





Χαρακτηριστικά του φωτισμού πίσω



Άρθρο

Σύμβολο

Ελάχιστο

Τυπικό

Μαξ

Μονάδα

Μονάδα LED Προχωρημένη τάση

Επενδύσεις 2,9 3.1 3.3 V

ρεύμα μονάδας LED

ILED

-

90

-

mA

Φωτεινότητα επιφάνειας LCD

LS 330 350

-

Cd/m2

ΛΚΜ Ενιαία φωτεινότητα επιφάνειας

Επενδύσεις 80

-

-

%

Διαρροή ισχύος LCD

PLCD

-

0.32

-

W





Ορισμός καρφίτσης διεπαφής



Αριθμός PIN. Σύμβολο Περιγραφή
1 Εθνική Τράπεζα

Γη

2

Επαναφορά

- Αυτό το σήμα θα επαναφέρει τη συσκευή και πρέπει να εφαρμοστεί για να αρχίσει σωστά το τσιπ.

- Το σήμα είναι αδύναμο.

3 ΣΚΛ - Αυτή η καρφίτσα χρησιμοποιείται για το ρολόι.

4

Δ/Κ

- Παρουσίαση δεδομένων/πιν εντολής επιλογής σε τετραγραμμική σειριακή διεπαφή.

5

CSX

- Σφραγίδα επιλογής τσιπ, χαμηλή ενεργοποίηση, υψηλή απενεργοποίηση.

6

ΣΔΑ

-Τα δεδομένα είναι κλειδωμένα στο ανερχόμενο άκρο του σήματος SCL. -Εάν δεν χρησιμοποιείται, τοποθετήστε αυτό το πιν στο επίπεδο VDDI ή DGND.

7

ΔΕΠ

- Τα δεδομένα βγαίνουν από την άκρη του σήματος.

-Αν δεν το χρησιμοποιείς, άσε αυτό το καρφί να ανοίξει.

8 Εθνική Τράπεζα

Γη

9

ΔΕΔ

Ηλεκτρική τροφοδοσία για αναλογικό, ψηφιακό σύστημα και κυκλικό ενισχυτή.

10 LEDA

Ανόδος υποβολέα (2.9V-3.3V) Τυπικό:3.1V)

11 LEDK Καθοδός φώτος πίσω
12 LEDK Καθοδός φώτος πίσω
13 LEDK Καθοδός φώτος πίσω
14 LEDK Καθοδός φώτος πίσω
15 XL Πίνακας αφής Λογικό πόδι
16 ΕΥ Πίνακας αφής Λογικό πόδι
17 XR Πίνακας αφής Λογικό πόδι
18 YD Πίνακας αφής Λογικό πόδι

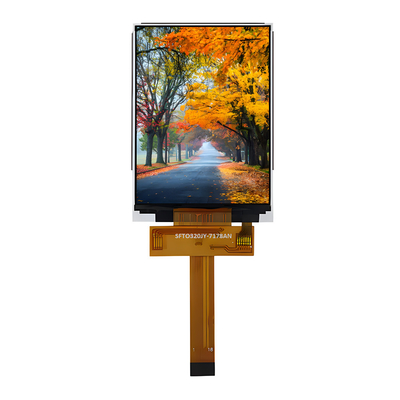

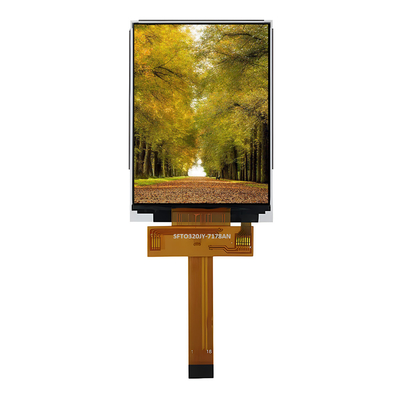

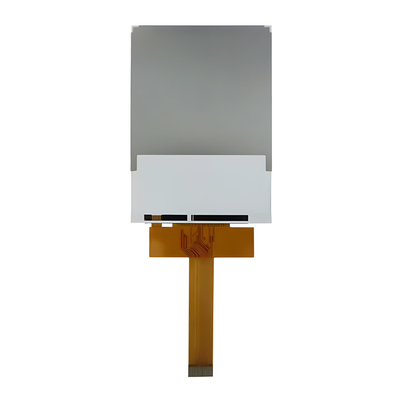

Εικόνα προϊόντος

3.2 ίντσες SPI TFT LCD οθόνη 240*320 Pixels ZIF FPC 18 Pin ST7789V/ILI9341 Διακόπτης IC 23.2 ίντσες SPI TFT LCD οθόνη 240*320 Pixels ZIF FPC 18 Pin ST7789V/ILI9341 Διακόπτης IC 33.2 ίντσες SPI TFT LCD οθόνη 240*320 Pixels ZIF FPC 18 Pin ST7789V/ILI9341 Διακόπτης IC 4











Εγκαταστάσεις και Πιστοποιητικά



3.2 ίντσες SPI TFT LCD οθόνη 240*320 Pixels ZIF FPC 18 Pin ST7789V/ILI9341 Διακόπτης IC 53.2 ίντσες SPI TFT LCD οθόνη 240*320 Pixels ZIF FPC 18 Pin ST7789V/ILI9341 Διακόπτης IC 6
