Λεπτομέρειες:
|
| Προϊόν: | 4.3 ιντσών οθόνη TFT | Απόφαση: | 480X272 |
|---|---|---|---|
| Κατεύθυνση θέασης: | IPS, όλες οι γωνίες θέασης | Κύκλος ελέγχου οδηγού: | ST7283 |
| Εικόνα αφής: | Αριθ. (ΔΕΠ και ΔΕΠ προαιρετικά) | Αριθμός πιν: | 40 πινάκια |
| Σύνδεση: | Δελτίο ΕΚΑΧ | Φωτεινότητα επιφάνειας: | 500 cd/m2 (νιτ) |
| Δραστηριακή τάση: | 3.3V | Διασύνδεση: | rgb |
| Εργασιακή θερμοκρασία.: | 20°C έως +70°C | Θερμοκρασία αποθήκευσης.: | -30°C έως +80°C |
| Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Επίδειξη 4,3 ίντσας TFT LCD,480*272 οθόνη LCD TFT |
||
ΠΕισαγωγή

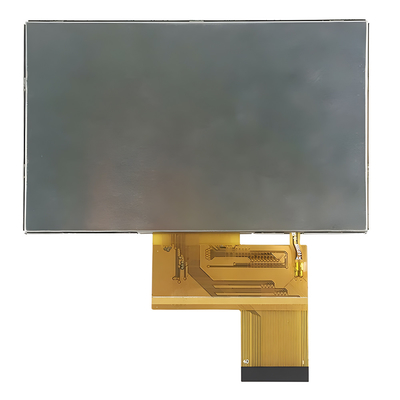

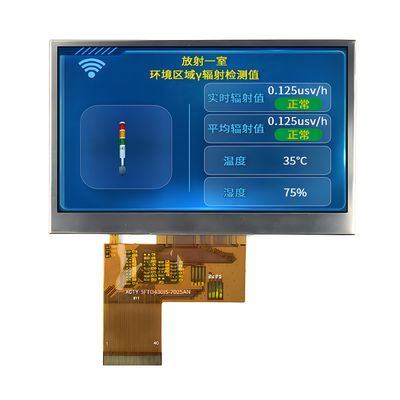

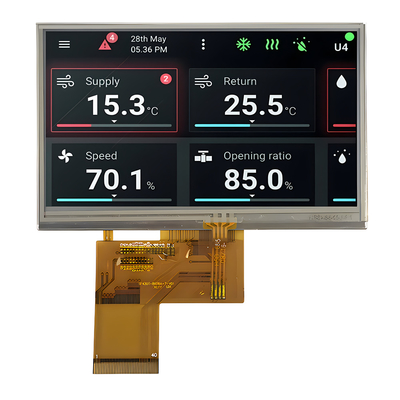

Το 4,3-ιντσών IPS TFT LCD είναι μια 262K έγχρωμη οθόνη οθόνης με διαγώνιο 4,3 ιντσών και ανάλυση 480x270 πόντων.που παρέχει μια εξαιρετικά ευρεία γωνία θέασηςΗ οθόνη αυτή υποστηρίζει τεχνολογία αφής RTP ενός σημείου και τεχνολογία αφής CTP πολλών σημείων,επίτευξη διαισθητικής αλληλεπίδρασης ανθρώπου-υπολογιστή.
Η 4,3-ιντσών IPS TFT LCD είναι μια οθόνη υψηλής ευκρίνειας με RGB διεπαφή.
Η οθόνη οθόνης LCD IPS TFT μήκους 4,3 ιντσών έχει καταστεί απαραίτητο μέρος των προϊόντων ηλεκτρονικών συσκευών καταναλωτή λόγω των εξαιρετικών επιδόσεων και του ευρέος φάσματος σενάριων εφαρμογής.Μπορεί να προσφέρει συναρπαστικές οπτικές εμπειρίες, ανταποκρίνονται στις ανάγκες των χρηστών για την απεικόνιση εικόνας και υποστηρίζουν εξατομικευμένες υπηρεσίες για την κάλυψη ειδικών απαιτήσεων εφαρμογής.
Χαρακτηριστικά
Μέγεθος: 4,3 ίντσες
Ανάλυση: 480 × 272 pixel
Τρόπος εμφάνισης: IPS
Δοκιμαστική μονάδα: ST7283
Φωτεινότητα: 500 cd/m2
Τύποι διεπαφής: RGB
Θερμοκρασία λειτουργίας: -20 °C έως 70 °C
Θερμοκρασία αποθήκευσης: -30 °C έως 80 °C
Τύπος φωτισμού: Φωτισμός LED, φωτεινότητα και ποσότητα διαφέρουν ανάλογα με το μοντέλο
ΣύνοψηΣχεδίαση
Ορισμός καρφίτσης διεπαφής
| - Όχι, όχι, όχι. | Όνομα πιν | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | LED-K | Εγώ... | Καθοδικός LED |
| 2 | LED-A | Εγώ... | Άνωση LED |
| 3 | Επικεφαλής | Εγώ... | Σημείο ισχύος |
| 4 | ΔΕΔ | Εγώ... | Πηγή ενέργειας |
| 5 έως 12 | R00-R07 | Εγώ... | Ερυθρό σήμα δεδομένων (LSB) |
| 13-20 | G00-G07 | Εγώ... | ΕΠΙΤΡΟΠΟΙΗΣΗ ΕΠΙΤΡΟΠΟΙΗΣΗΣ |
| 21-28 | R00-R07 | Εγώ... | ΚΑΛΟΣ ΣΗΜΑΝΟΣ ΔΩΝΩΝΩΝ (LSB) |
| 29 | Επικεφαλής | Εγώ... | Σημείο ισχύος |
| 30 | DLCK | Εγώ... | Σήμα ρολογιού για δείγμα κάθε ημερομηνίας |
| 31 | ΔΙΣΠ | Εγώ... | Εμφάνιση σήματος ON/OFF |
| 32 | HSYNC | Εγώ... | Οριζόντιο σήμα συγχρονισμού |
| 33 | VSYNC | Εγώ... | Βιόμετρο σήματος συγχρονισμού |
| 34 | DE | Εγώ... | Ενεργοποίηση ελέγχου δεδομένων εισόδου |
| 35 | Εθνική Κεντρική Αρχή | - | Άνοιξε |
| 36 | Εθνική Τράπεζα | Εγώ... | Σημείο ισχύος |
| 37 | XR | Εγώ... | Πίνακας PIN αφής |
| 38 | YD | Εγώ... | Πίνακας PIN αφής |
| 39 | XL | Εγώ... | Πίνακας PIN αφής |
| 40 | ΕΥ | Εγώ... | Πίνακας PIN αφής |
Μέγιστο απόλυτο όριο
| Άρθρο | Σύμβολο | Αξία | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για λογική | ΔΕΔ | 3.0-3.6 | V |
| Τεχνική ένταση | Βίνι | VDD+0.3 | V |
| Θερμοκρασία λειτουργίας | Τοπ | -20 έως 70 | °C |
| Θέρμανση αποθήκευσης | Tstg | -30 έως 80 | °C |
Ηλεκτρικά-οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | ΕΝΩΡΙΑ |
Δοκιμή Υπόθεση |
| Πρόσθετη τάση | Vf | 20.3 | 22.4 | 24 | V | Αν=20mA |
| Τρόπος τροφοδοσίας | Αν | - | 20 | - | mA | - |
| Αντίστροφη τάση | Βρ | - | - | 5 | V | - |
| Απορρόφηση ισχύος | Pd | - | 448 | - | mW | - |
| Φωτεινή ένταση για LCM |
- |
- | 500 | - | Cd/m2 | Αν=20mA |
| Ομοιομορφία για το LCM | - | 70 | 75 | - | % | Αν=20mA |
| Χρώμα φωτισμού πίσω | Λευκό | |||||
Δοκιμές περιβαλλοντικής / αξιοπιστίας
| - Όχι, όχι. | Τμήμα δοκιμής | Υπόθεση | Παρατηρήσεις |
| 1 | Λειτουργία υψηλής θερμοκρασίας | Τ = + 70 ° C, 240 ώρες |
Σημείωση 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Λειτουργία χαμηλής θερμοκρασίας | Ta= -20°C, 240 ώρες | Σημείωση 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Αποθήκευση υψηλής θερμοκρασίας | Ta= +80°C, 240 ώρες | IEC60068-2-2 GB2423. 2-89 |
| 4 | Αποθήκευση χαμηλής θερμοκρασίας | Ta= -30°C, 240 ώρες | Δελτίο ΕΚΑΧ αριθ. |
| 5 | Αποθήκευση υψηλής θερμοκρασίας και υγρασίας | Ta= +60°C, 90% RH max, 160 ώρες |
Δελτίο ΕΚΑΧ 2000 GB/T2423.3-2006 |
| 6 | Θερμικό σοκ (μη λειτουργία) | -30°C 30 λεπτά ~ +80°C 30 λεπτά Χρόνος αλλαγής: 5 λεπτά, 30 κύκλοι |
Ξεκίνα με το κρύο. θερμοκρασία, τελειώνει με υψηλή θερμοκρασία IEC60068-2-14, GB2423.22-87 |
|
7 |
Ηλεκτροστατική εκκένωση (λειτουργία) |
C=150pF, R=330 Ω, 5 βαθμοί/πλακέτο Αέρας:±8KV, 5 φορές· επαφή: ±4KV, 5 (Περιβάλλον: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
Δονήσεις (Δεν λειτουργεί) |
Πεδίο συχνοτήτων: 10~55Hz, Στροφή: 1.mm Σκάφη: 10Hz~55Hz~10Hz 2 ώρες για κάθε κατεύθυνση X.Y.Z. (κατάσταση συσκευασίας) |
Δελτίο ΕΚΑΧ αριθ. GB/T2423.5-1995 |
| 9 | Σοκ (μη λειτουργία) |
60G 6ms, ± X, ± Y, ± Z 3 φορές για κάθε κατεύθυνση |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Δοκιμή πτώσης συσκευασίας |
Υψόμετρο: 80 εκατοστά, 1 γωνία, 3 άκρες, 6 επιφάνειες |
IEC60068-2-32 GB/T2423.8-1995 |
