Λεπτομέρειες:
|
Κλειδιά: | 13.3 ιντσών TFT LCD οθόνη | Απόφαση: | 1920*1080 εικονοκύτταρα |
---|---|---|---|
Μέγεθος οθόνης LCD: | 305.2 x 178,1 x 2,7 (mm) | Ενεργός χώρος: | 2930,76 x 165,24 (mm) |
Διεπαφή LCD: | EDP | Τύπος οθόνης: | Πλήρης γωνία θέασης IPS |
οθόνη αφής: | Δικαιούχος | Φωτεινότητα επιφάνειας: | 350 cd/m2 |
Εργασιακή θερμοκρασία.: | -10°C έως +60°C | Θερμοκρασία αποθήκευσης.: | -20℃ σε +60℃ |
Αναλογία NTSC: | 72% | Αναλογία αντίθεσης: | 800 |
Εμφάνιση χρώματος: | 16.7M | Ζωή των LED: | 40,000 ώρες |
πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Επισημαίνω: | 72% NTSC αναλογία TFT LCD οθόνη,επίδειξη 350cd/m2 TFT LCD,13.3 ιντσών TFT LCD οθόνη |
SFTO1330SM-7191AN ΕΠΙΠΕΔΗΣΗ.pdf
13.3 ιντσών EDP TFT LCD οθόνη εισαγωγή προϊόντος
Η οθόνη 13,3 ιντσών EDP TFT LCD είναι μια συσκευή που χρησιμοποιεί τεχνολογία οθόνης υψηλού επιπέδου και είναι ευρέως δημοφιλής σε φορητές συσκευές, εμπορικές οθόνες,και βιομηχανικές εφαρμογές για την εξαιρετική ποιότητα εικόνας και την ευελιξία τουΤο παρακάτω είναι μια λεπτομερή εισαγωγή σε μια 13,3 ιντσών EDP TFT LCD οθόνη με ανάλυση 1920 * 1080 pixels, 30-pin διεπαφή,και 72% κάλυψη χρωματικής γκάμας NTSC και φωτεινότητα 350cd/m2.
Χαρακτηριστικά του προϊόντος
Ετικέτα και μοντέλο:SFTO1330SM-7191AN
Τύπος οθόνης: a-Si TFT-LCD
Μέγεθος: 13,3 ίντσες
Ανάλυση: 1920 (RGB) × 1080 (FHD)
Διατάξη των εικονοστοιχείων: RGB κατακόρυφες ρίγες
Αναλογία εικόνας: 16:9
Απόσταση μεταξύ των σημείων: 0,051 × 0,153 mm
Απόσταση μεταξύ των εικονοστοιχείων: 0,153 × 0,153 mm (166PPI)
Φωτεινότητα: 350 cd/m2 (τυπική τιμή)
Σχέδιο αντίθεσης: 800:1 (τυπική τιμή)
Γωνία θέασης: 85/85/85/85 (τυπική τιμή)
Καλύπτωση χρωματικής γκάμας: 72% (NTSC)
Χρόνος απόκρισης: 30 ms (τυπική τιμή) (Tr+Td)
Τρόπος εμφάνισης: VA/IPS, συνήθως μαύρη εμφάνιση, μεταδοτική
Τύπος φωτισμού πίσω: WLED
Θερμοκρασία λειτουργίας: -10~60 °C
Θερμοκρασία αποθήκευσης: -20~60 °C
Οπτική απόδοση
Αυτό το 13,3 ιντσών TFT προσφέρει υψηλή φωτεινότητα 350 cd/m2 και υψηλή αναλογία αντίθεσης 800:1Το 72% της κάλυψης της χρωματικής γκάμας NTSC εξασφαλίζει την αληθινή αναπαραγωγή των χρωμάτων, καθιστώντας το αποτέλεσμα εμφάνισης πιο κοντά στα φυσικά χρώματα.
Χαρακτηριστικά διεπαφής
Κατηγορία σήματος: ΠΕΔ
Η τάση του πίνακα: 3.3V (τυπική τιμή)
ρεύμα πίνακα: 279/468mA (τυπικό/μέγιστο)
Τύπος διεπαφής: Τερματικό
Αριθμός πινών διεπαφής: 30 πινές
Πεδίο εφαρμογής
Αυτή η οθόνη LCD TFT EDP 13,3 ιντσών είναι κατάλληλη για διάφορα σενάρια εφαρμογής, συμπεριλαμβανομένων, μεταξύ άλλων:
Φορητές συσκευές: όπως φορητοί υπολογιστές υψηλής τεχνολογίας, tablets κλπ.
Εμπορική οθόνη: χρησιμοποιείται για μηχανές διαφήμισης, συστήματα διάδοσης πληροφοριών κλπ.
Βιομηχανική εφαρμογή: ως διεπαφή προβολής για βιομηχανικά συστήματα ελέγχου.
Σύνοψη
Αυτή η οθόνη 13,3 ιντσών EDP TFT LCD παρέχει στους χρήστες μια εξαιρετική οπτική εμπειρία με την υψηλή ανάλυση, την υψηλή φωτεινότητα, την υψηλή αντίθεση και την ευρεία κάλυψη χρωμάτων.Είτε σε έντονο εξωτερικό φωτισμό είτε σε περιβάλλον χαμηλού φωτισμού σε εσωτερικούς χώρουςΗ ευελιξία και η αξιοπιστία του το καθιστούν ιδανική επιλογή για διάφορα σενάρια εφαρμογής.
ΣύνοψηΣχεδίαση
Ορισμός καρφίτσης διεπαφής
Αριθμός PIN. | Σύμβολο | Εισαγωγή/Εξόδου | Λειτουργία |
1 | CABC_EN / NC | - | Αποθηκευμένο για CD |
2 | H_GND | Π | Γροθιά υψηλής ταχύτητας |
3 | Λεωφόρος 1_Ν | Εγώ... | Συμπληρωματική γραμμή σύνδεσης σήματος 1 |
4 | Λεωφόρος1_P | Εγώ... | Αληθινή λωρίδα σύνδεσης σήματος 1 |
5 | H_GND | Π | Γροθιά υψηλής ταχύτητας |
6 | Οδός 0_N | Εγώ... | Συμπληρωματική λωρίδα σύνδεσης σήματος 0 |
7 | Λεωφόρος0_P | Εγώ... | Αληθινή λωρίδα σύνδεσης σήματος 0 |
8 | H_GND | Π | Γροθιά υψηλής ταχύτητας |
9 | AUX_CH_P | Εγώ... | Πραγματικό βοηθητικό κανάλι σήματος |
10 | AUX_CH_N | Εγώ... | Βοηθητικό κανάλι συμπληρωματικού σήματος |
11 | H_GND | Π | Γροθιά υψηλής ταχύτητας |
12 | LCD_VDD | Π | Λογική οθόνη LCD και ισχύς οδηγού (3,3V) |
13 | LCD_VDD | Π | Λογική οθόνη LCD και ισχύς οδηγού (3,3V) |
14 | Εθνική Κεντρική Αρχή | Εγώ... | Απαγορεύεται για χρήση από κατασκευαστή LCD |
15 | LCD_GND | Π | Λογική οθόνης LCD και γείωση του οδηγού |
16 | LCD_GND | Π | Λογική οθόνης LCD και γείωση του οδηγού |
17 | HPD | Ο | Σημαντική πινακίδα HPD |
18 | LED-1 | Π | Γη με φως φόντου |
19 | LED-2 | Π | Γη με φως φόντου |
20 | LED-3 | Π | Γη με φως φόντου |
21 | LED-4 | Π | Γη με φως φόντου |
22 | BL ΕΝΑΒΟΛΗ | Εγώ... | Ενεργοποίηση ή απενεργοποίηση του φωτισμού |
23 | BL PWM DIM | Εγώ... | Σύστημα PWM |
24 | SCL/NC | - | Απαγορεύεται για χρήση από κατασκευαστή LCD |
25 | SDA/NC | - | Απαγορεύεται για χρήση από κατασκευαστή LCD |
26 | BL PWR | Π | Δύναμη οπίσθιου φωτισμού |
27 | BL PWR | Π | Δύναμη οπίσθιου φωτισμού |
28 | BL PWR | Π | Δύναμη οπίσθιου φωτισμού |
29 | BL PWR | Π | Δύναμη οπίσθιου φωτισμού |
30 | Εθνική Κεντρική Αρχή | - | Απαγορεύεται για χρήση από κατασκευαστή LCD |
Απόλυτες μέγιστες αξιολογήσεις
Παράμετρος | Σύμβολο | - Μίνι. | Μαξ. Μαξ. | Μονάδα | Παρατηρήσεις |
Η τάση τροφοδοσίας ηλεκτρικής ενέργειας για το φως του φόντου | HVDDOUT | - | - | V | Ta = 25 °C Σημείωση 1&2 Παρατηρήσεις |
Ηλεκτρονικό ρεύμα LED | Δικτυακό σήμα | - | - | mA | |
Επανάληψη τάσης των φώτων LED | ΒΡ | - | - | V | |
Θερμοκρασία λειτουργίας | Πάνω | - 10 | 60 | °C |
Ta = 25 °C Σημείωση 1&2 |
Θέρμανση αποθήκευσης | TST | -20 | 60 | °C | |
Υγρασία περιβάλλοντος λειτουργίας | Πήδα. | - | 90 | % RH | |
Η υγρασία αποθήκευσης | Χστ | - | 90 | % RH | |
Απαιτούμενη απελευθέρωση θερμότητας | Τρλς | 15 | °C |
Ηλεκτρονικές προδιαγραφές TFT LCD
Παράμετρος | Σύμβολο | Αξιολογήσεις | Μονάδα | ||
ΜΙΝ | Τύπος | Επικαιροποίηση | |||
Τεχνολογίες ηλεκτροπαραγωγής | V DD | 3.0 | 3.3 | 3.6 | V |
Τρόπος τροφοδοσίας | ΔΕΔ | - | - | - | mA |
Η τάση τροφοδοσίας ισχύος του οδηγού LED | Επενδύσεις | 2.7 | 24 | V | |
Τρόπος τροφοδοσίας ηλεκτρικής ενέργειας του οδηγού LED | Δικτυακό σήμα | 20 | - | mA | |
Ηλεκτρική κατανάλωση LED | PLED | 2.7 | W | ||
Η τάση κατώτατης τάσης εισόδου θετικής τάσης | VIT+ | +100 | mV | ||
Δυναμική τάση κατώτατης τάσης | ΒΙΤ- | -100 | mV | ||
Διαφορετική τάση εισόδου κοινής λειτουργίας | Vcom | ΔΕΠ | V |
Ηλεκτρονικές προδιαγραφές για το φως πίσω
Παράμετρος | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα |
Πρόσθετη τάση | VBL | 5 | 12.0 | 37 | V |
Ηλεκτρικό ρεύμα για το φως πίσω | ILED | 6 |
- |
25 | mA |
Ηλεκτρική τροφοδοσία για το πίσω φως | PLED | 0.18 | - | 5.55 | W |
Δυνατότητα διαμόρφωσης της τάσης σήματος φωτός | Δοκιμαστικό όχημα | 1.2 | - | 5.0 | V |
Επενδύσεις | 0 | - | 0.6 | V | |
Αναλογία λειτουργίας ελέγχου φωτεινότητας | Υπηρεσία | 1 | - | 100 | % |
Συχνότητα ελέγχου φωτεινότητας | fPWM | 100 | - | 1,600 | KHz |
LED-BL ON/OFF Υψηλή τάση | VCNTH | 1.2 | 5.0 | V | |
LED-BL ON/OFF χαμηλής τάσης | Επενδύσεις | 0 | - | 0.6 | V |
Ζωή των LED | - | 30,000 | 40,000 | - | h |

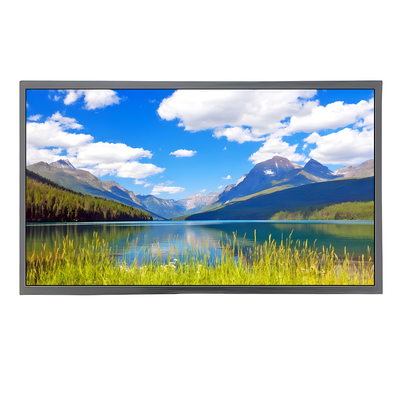

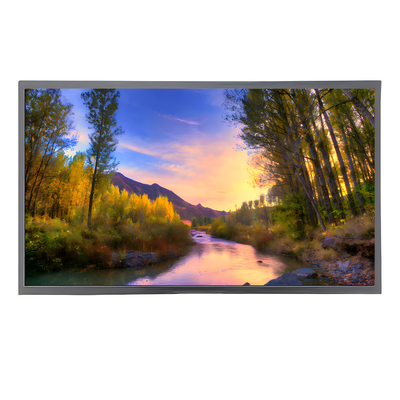

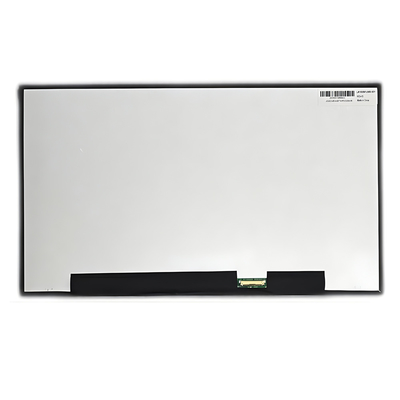

Προϊόν Ιμαγεία
