Λεπτομέρειες:
|
| Προϊόν: | 2,8 ίντσα TFT LCD | Απόφαση: | 240 x 320 |
|---|---|---|---|
| Χρώμα: | 262 χλμ. | οθόνη αφής: | Χωρίς αντίσταση TP |
| Διασύνδεση: | SPI/MCU/SPI+RGB | Κατεύθυνση θέασης: | IPS, όλες οι γωνίες θέασης |
| Κύκλος ελέγχου οδηγού: | ΙΛΙ9341V | Σύνδεση: | Συνδέεται. |
| Φωτεινότητα επιφάνειας: | 1000 cd/m2 (νίτσες) | Αριθμός πιν: | 50 πινάκια |
| Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Αναγνώσιμη από το φως του ήλιου TFT LCD,240 x 320 σημείων TFT LCD,2 |
||
** Κατεβάστε το δελτίο δεδομένων **
SFTO280TZ-7214AT Προδιαγραφή.pdf
Σχετικά με αυτό το αντικείμενο SFTO280TZ-7214AT υψηλή φωτεινότητα 1000nits
Δείκτης LCD IPS TFT 2,8 ιντσών με υψηλή φωτεινότητα, αναγνωρίσιμο με το φως της ημέρας, εξοπλισμένος με ανάλυση 240 x 320 pixel και αντίσταση στην οθόνη αφής,είναι συσκευή οθόνης σχεδιασμένη ειδικά για εξωτερικά ή φωτεινά περιβάλλονταΗ ακόλουθη είναι μια λεπτομερή εισαγωγή του SFTO280TZ-7214AT από την Saef Technology:
1Προδιαγραφές οθόνης:
Μέγεθος: 2,8 ίντσες, κατάλληλο για φορητές συσκευές και εφαρμογές με περιορισμένο χώρο.
-Αποφασιστικότητα: 240 x 320 pixel, παρέχοντας σαφή εικόνα και κείμενο.
-Αντίσταση με οθόνη αφής: Υποστηρίζει ένα άγγιγμα, επιτρέποντας στους χρήστες να λειτουργούν μέσω της οθόνης αφής, κατάλληλη για τις βασικές ανάγκες αλληλεπίδρασης.
-Υψηλή φωτεινότητα: Η φωτεινότητα του φώτου πίσω μπορεί να φθάσει τα 1000 cd/m2, εξασφαλίζοντας σαφή αναγνώριση στο άμεσο ηλιακό φως ή σε φωτεινά περιβάλλοντα.
-Τεχνολογία IPS: Η τεχνολογία IPS παρέχει μια ευρεία γωνία θέασης, εξασφαλίζοντας μια καλή οπτική εμπειρία από διαφορετικές γωνίες.
-SPI/MCU/SPI+RGB interface: Το προϊόν αυτό είναι συμβατό με πολλαπλές διεπαφές, παρέχοντας στους πελάτες ευκολία σχεδιασμού.που μεγιστοποιεί τη σταθερότητα της εγκατάστασης του προϊόντος από την πλευρά του πελάτη.
2Αξιόπιστες προδιαγραφές οθόνης:
- λειτουργία σε ευρεία θερμοκρασία: ικανή να προσαρμόζεται σε εύρος θερμοκρασιών από -20 °C έως 70 °C, κατάλληλη για διάφορες περιβαλλοντικές συνθήκες.
- Σχεδιασμός βιομηχανικής ποιότητας: Η ανθεκτική κατασκευή και τα υλικά εξασφαλίζουν σταθερή λειτουργία ακόμη και σε σκληρά περιβάλλοντα.
- Αντιφωτιστική επεξεργασία: μειώνει την αντανάκλαση και τη λάμψη κάτω από το άμεσο ηλιακό φως και βελτιώνει την αναγνώσιμότητα της οθόνης.
- Συμμόρφωση με τα πρότυπα RoHS και REACH: ανταποκρίνεται στα περιβαλλοντικά πρότυπα για τους περιορισμούς επικίνδυνων ουσιών.
3Προσαρμοσμένες υπηρεσίες:
- Επιλογές προσαρμογής: Μπορεί να παρέχονται υπηρεσίες προσαρμογής, συμπεριλαμβανομένων συγκεκριμένων διεπαφών, μεγεθών, φωτεινότητας κλπ., για να ικανοποιούνται οι ανάγκες συγκεκριμένων πελατών.
4Σενάρια εφαρμογής:
- Κατάλληλο για εφαρμογές όπως εξωτερικές φορητές συσκευές πληροφοριών, βιομηχανικοί πίνακες ελέγχου, ιατρικός εξοπλισμός, οθόνες αυτοκινήτων, ψηφιακή σήμανση κλπ.που απαιτούν καθαρή απεικόνιση υπό έντονο φως.
Αυτή η οθόνη 2,8 ιντσών IPS TFT LCD είναι μια ιδανική επιλογή για βιομηχανικές και εμπορικές εφαρμογές που απαιτούν καθαρή εμφάνιση σε διάφορες συνθήκες φωτισμού λόγω της υψηλής φωτεινότητας της,ευρεία οπτική γωνία, και ευανάγνωστη στο φως της ημέρας.
Χαρακτηριστικά
| Γενικές πληροφορίες | Προδιαγραφές | Μονάδα |
| Κεντρικό Πίνακα | ||
| Περιοχή εμφάνισης (AA) | 43.2 ((H) *57.6 ((V) (2.8 ίντσες) | μμ |
| Στοιχείο οδηγού | ενεργός μήτρας TFT α-Si | - |
| Εμφάνιση χρωμάτων | 262 χλμ. | χρώματα |
| Αριθμός εικονοστοιχείων | 240 ((RGB) * 320 | κουκίδες |
| Πίτσα των pixel | 0.180 ((H) *0.180 ((V) | μμ |
| Γωνία θέασης | Όλες | Ώρα |
| Δραστηριότητα IC | ΙΛΙ9341V | - |
| Χρωματική διάταξη pixel | Βόρεια λωρίδα RGB | |
| Τρόπος εμφάνισης | Μεταδοτικό/ κανονικά μαύρο | - |
| Θερμοκρασία λειτουργίας | -20+70 | °C |
| Θέρμανση αποθήκευσης | -30+80 | °C |
Μηχανικές πληροφορίες
| Άρθρο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | Σημείωση | |
| Μέγεθος μονάδας | Οριζόντια | - | 50.00 | - | μμ | ±0.2 |
| Βόρειος ((V) | - | 69.20 | - | μμ | ±0.2 | |
| Βαθμός ((D) | - | 3.99 | - | μμ | ±0.2 | |
| Βάρος | - | ΔΕΠ | - | g | - | |
Σχεδιασμός περίγραμμα
Περιγραφή PIN
| Πιν ΝΟ. | Σύμβολο | Επίπεδο | Λειτουργία |
| 1 | LEDK | Α | Πίσω φωτισμός |
| 2 έως 5 | LEDA | H | Πίσω φωτισμόςA |
| 6 | Δελτίο ΕΕ | Χ/Λ | Επιλέξτε τη λειτουργία διεπαφής MCU ΣΗΜΕΙΩΣΗ 1) |
| 7 | Δελτίο ΕΕ | Χ/Λ | |
| 8 | IM2 | Χ/Λ | |
| 9 | IM3 | Χ/Λ | |
| 10 | ΑΠΟΦΑΣΗ | Χ/Λ | Πίνακα επαναφοράς υλικού |
| 11 | VSYNC | Χ/Λ | Βιόμετρο (φρέμα) συγχρονισμού σήματος εισόδου για RGB |
| 12 | HSYNC | Χ/Λ | Οριζόντιο (γραμμικό) σήμα εισόδου συγχρονισμού για RGB |
| 13 | Δελτίο ΕΚΑΧ | Χ/Λ | Σημάδι ρολογιού σημείων για λειτουργία RGB διεπαφής. |
| 14 | ΕΝΑΒΟΛΗ | Χ/Λ | Ενεργοποιημένο σήμα δεδομένων για λειτουργία διεπαφής RGB. |
| 15 έως 32 | D17-DB0 | Χ/Λ | Διάδρομος δεδομένων |
| 33 | SD0 | Χ/Λ | Πιν εξόδου διεπαφής SPI. |
| 34 | ΣΔΑ | Χ/Λ | Πιν εισόδου διεπαφής SPI. |
| 35 | ΕΠ και ΕΤ | Χ/Λ | Διαβάστε ενεργοποιήστε την καρφίτσα ρολογιού |
| 36 | WR-RS | Χ/Λ | Ένα σήμα επιλογής μητρώου |
| 37 | RS-SCL | Χ/Λ | Γράψτε ενεργοποιήστε ρολόι πιν εισόδου |
| 38 | ΚΑ | Χ/Λ | Τσιπ επιλέξτε πιν εισόδου |
| 39 | ΤΕ | Χ/Λ | Έκδοση φαινομένου σχίσματος |
| 40 | ΔΕΔΔΚ | H | Ηλεκτρική τροφοδοσία ((1.8V) |
| 41 | ΔΕΔΔΚ | H | Ηλεκτρική τροφοδοσία ((2.8-3.3V) |
| 42 | ΚΑΠ | H | Ηλεκτρική τροφοδοσία ((2.8-3.3V) |
| 43 | Εθνική Τράπεζα | Α | Γη |
| 44 | XR | / | / |
| 45 | YD | / | / |
| 46 | XL | / | / |
| 47 | ΕΥ | / | / |
| 48 | Εθνική Τράπεζα | Α | Γη |
| 49 | Εθνική Τράπεζα | Α | Γη |
| 50 | Εθνική Τράπεζα | Α | Γη |
ΑΠΟΛΟΥΤΟΥΣ ΜΕΓΙΜΟΣ ΑΡΘΡΟΣ
|
Άρθρο |
Σύμβολο |
Αξίες |
Μονάδα |
|
| Ελάχιστο | Μαξ. Μαξ. | |||
| Πρόσθετη τάση για λογικό κύκλωμα | ΔΕΔΔΚ | -Ούτε ένα.3 | 4.6 | V |
| Πρόσθετη τάση τροφοδοσίας για αναλογικό κύκλωμα | ΚΑΠ | -Ούτε ένα.3 | 4.6 | V |
ΕΠΙΣΤΡΟΠΟΙΕΣ ΕΠΙΣΤΡΟΠΟΥ
|
Άρθρο |
Σύμβολο |
Αξίες |
Μονάδα |
Σημείωση |
||
| Ελάχιστο | Τύπος | Μαξ. Μαξ. | ||||
| Ηλεκτρική τροφοδοσία | ΚΑΚ | 2.7 | 2.8 | 3.3 | V | |
| Ηλεκτρική τροφοδοσία | ΔΕΔΔΚ | 1.7 | 1.8 | 3.3 | V | |
| Κανονική λειτουργία Συνεχή κατανάλωση | Επικοινωνία | - | 12 | - | mA | VCC=2,8V |
| Πύλη TFT ON τάση | VGH | 15 | V | |||
| Δύναμη απόσβεσης TFT | VGL | - Επτά.5 | - | V | ||
Μονάδα οπίσθιου φωτισμού (GND=0V)
|
Άρθρο |
Σύμβολο |
Αξίες |
Μονάδα |
Σημείωση |
||
| Ελάχιστο | Τύπος | Μαξ. Μαξ. | ||||
| Προηγούμενη τάση τροφοδοσίας | Vf | 2.8 | - | 3.4 | V | |
| Προθεσμιακή προμήθεια | Αν | - | 120 | - | mA | |
| Φωτεινότητα LCM | LV | 900 | 1000 | - | cd/m2 | ΙΒ= 120mA |
| Ομοιομορφία | / | 80 | % | - | ||

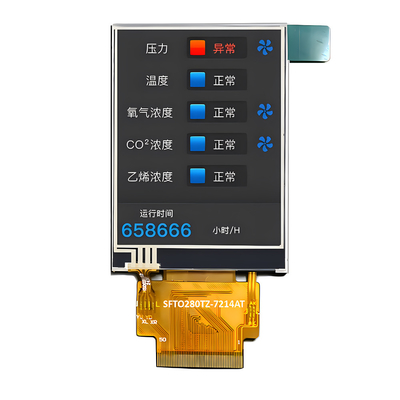

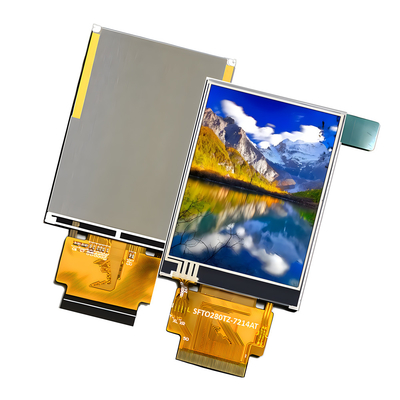

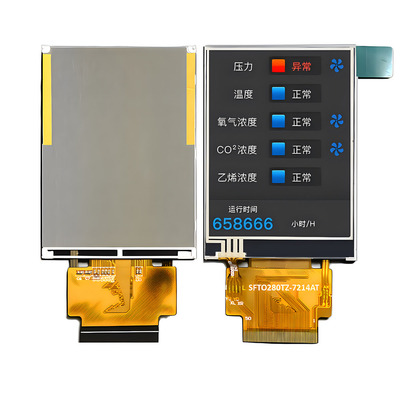

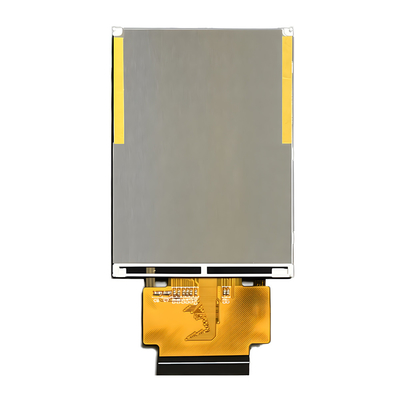

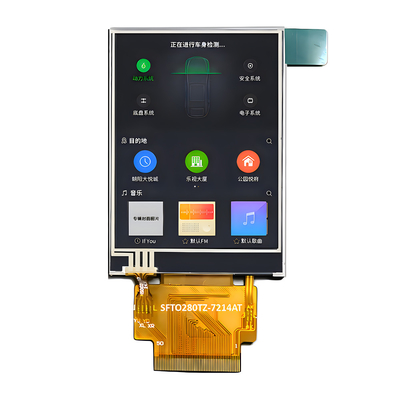

Εικόνα προϊόντος
