Λεπτομέρειες:
|
| Κλειδιά: | 8 ίντσα TFT LCD | Απόφαση: | 1920*1200 |
|---|---|---|---|
| Διασύνδεση: | Επενδύσεις | Πινάκια: | 45 καρφίτσες |
| οθόνη αφής: | Διαθέσιμο / Προαιρετικό | Φωτεινότητα επιφάνειας: | 1200 cd/m2 (νιτ) |
| Ζωή των LED: | 40,000 ώρες | Κατεύθυνση θέασης: | Όλες οι γωνίες εξέτασης |
| Σύνδεση: | Τύπος συνδέσμου | Εργασιακή θερμοκρασία.: | 30°C έως +85°C |
| Οδηγός: | Διαθέσιμο / Προαιρετικό | Συνέχεια ρεύματος LED: | Διαθέσιμο / Προαιρετικό |
| Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS | Πιστοποίηση: | ISO9001:2015 / ISO14000:2015 |
| Επισημαίνω: | 1200 νιτ TFT LCD οθόνη,Εικονική οθόνη FHD TFT,Επίδειξη διεπαφών TFT LCD LVDS |
||
Κατεβάστε το φύλλο δεδομένων
SFTO800BD-7218AN Προδιαγραφή.pdf
Σχετικά με αυτό το αντικείμενο SFTO800BD-7218AN
Σύνοψη
Η οθόνη 8 ιντσών High Brightness TFT LCD είναι σχεδιασμένη για να προσφέρει ανώτερη οπτική απόδοση σε δύσκολες συνθήκες φωτισμού.Με εντυπωσιακή φωτεινότητα 1200 νιτ και πλήρη ανάλυση HD 1920 x 1200 μονάδες, η οθόνη αυτή είναι ιδανική για εφαρμογές που απαιτούν σαφήνεια και ζωντάνια.το οποίο το καθιστά κατάλληλο για διάφορα βιομηχανικά, εμπορικές και καταναλωτικές εφαρμογές.
Υψηλή φωτεινότητα: Με 1200 νιτ, η οθόνη αυτή είναι εξαιρετικά φωτεινή, καθιστώντας την ιδανική για χρήση σε εξωτερικά περιβάλλοντα ή σε καλά φωτισμένους εσωτερικούς χώρους..
Λύση Full HD: Με ανάλυση 1920 x 1200 εικονοστοιχείων, η οθόνη αυτή παρέχει καθαρές εικόνες και λεπτομερή εικόνες, βελτιώνοντας τη συνολική εμπειρία του χρήστη.
Διασύνδεση LVDS: Η διασύνδεση LVDS επιτρέπει τη μεταφορά δεδομένων υψηλής ταχύτητας με χαμηλή κατανάλωση ενέργειας.
Ευρείες γωνίες θέασης: Η οθόνη προσφέρει ευρείες γωνίες θέασης (συνήθως 160 ° οριζόντια και κατακόρυφη), επιτρέποντας σαφή ορατότητα από διάφορες θέσεις χωρίς στρέβλωση χρώματος.
Χρωματική απόδοση: Με υψηλή χρωματική γκάμα και εξαιρετική αναπαραγωγή χρωμάτων, η οθόνη είναι ικανή να εμφανίζει ζωντανές, αληθινές εικόνες, καθιστώντας την κατάλληλη για εφαρμογές πολυμέσων.
Ανθεκτικότητα: Σχεδιασμένο για ανθεκτικότητα, το TFT LCD είναι κατασκευασμένο για να αντέχει σε διάφορες περιβαλλοντικές συνθήκες.
Εύκολη ενσωμάτωση: Η συμπαγή μορφή και οι τυποποιημένες διεπαφές διευκολύνουν την ενσωμάτωση της οθόνης σε υπάρχοντα συστήματα, εξασφαλίζοντας μια απρόσκοπτη διαδικασία εγκατάστασης.
Εξωτερικές οθόνες: Ιδανικές για περίπτερα, ψηφιακές πινακίδες και πινακίδες πληροφοριών σε εξωτερικούς χώρους, όπου η ορατότητα είναι κρίσιμη.
Βιομηχανικά πάνελ ελέγχου: Κατάλληλα για συστήματα παρακολούθησης, έλεγχο εξοπλισμού και διεπαφές αυτοματισμού που απαιτούν σαφή και αξιόπιστη απόδοση οθόνης.
Φορητές συσκευές: Ιδανικές για φορητές συσκευές, ταμπλέτες και φορητές συσκευές αναπαραγωγής πολυμέσων που επωφελούνται από υψηλή φωτεινότητα και εξαιρετική ανταπόκριση.
Ιατρικός εξοπλισμός: Μπορεί να χρησιμοποιηθεί σε ιατρικές συσκευές απεικόνισης και διαγνωστικό εξοπλισμό, παρέχοντας σαφή οπτικά στοιχεία που είναι απαραίτητα για κρίσιμες εφαρμογές.
Η οθόνη LCD TFT υψηλής φωτεινότητας 8 ιντσών συνδυάζει τεχνολογία αιχμής, υψηλή απόδοση και ευελιξία, καθιστώντας την εξαιρετική επιλογή για ένα ευρύ φάσμα εφαρμογών.Είτε χρησιμοποιούνται σε εξωτερικά περιβάλλοντα είτε σε βιομηχανικά περιβάλλοντα, η οθόνη αυτή εγγυάται ορατότητα και αξιοπιστία, βελτιώνοντας την εμπειρία και την ικανοποίηση του χρήστη.
Χαρακτηριστικά
| Παράμετρος | Προδιαγραφές | Μονάδα | Σημείωση |
| Μέγεθος περίγραμμα | 181.7 ((H) ×119.8 ((V) ×5.5 ((T) | μμ | ΜΟΥΓΟΣ |
| Ενεργός χώρος | 172.224(H) ×107.640(V) | μμ | Σημείωση 1.1 |
| Φωτεινότητα | 1000-1200 | cd/m2 | - |
| Αριθμός Pixels | 1920 ((H) xRGB × 1200 (V) | pixel | - |
| Πιξέλες | 29.9(H) ×3×89.7(V) | μm | - |
| Διατάξη των pixel | Βόρεια λωρίδα RGB | - | - |
| Εμφάνιση χρωμάτων | 16.7M | - | - |
| Χρωματική διάσταση | 70% (ελάχιστο), 75% (τύπος) | CF @C Light | |
| Τρόπος εμφάνισης | Συνήθως μαύρο | - | - |
| Κατεύθυνση θέασης | 85/85/85/85 (τύπος) 80/80/80/80 (μίν.) | Δέκα. | Επενδύσεις |
| Βάρος | ΔΕΠ | γραμμάρια | - |
| Διασύνδεση | Δύο θύρες LVDS ((8bit) | - | - |
| IC | FL5893DA | Σημείωση 1.2 |
Σημείωση 1.1: H: οριζόντιο μήκος, V: κατακόρυφο μήκος.
Σημείωση 1.2Οι πληροφορίες που υποθέτουμε σχετικά με το IC είναι μόνο για αναφορά.
Μηχανικό σχέδιο
Περιγραφή Pin
| - Όχι, όχι, όχι. | Σύμβολο | Λειτουργία | - Όχι, όχι, όχι. | Σύμβολο | Λειτουργία |
| 1 | VLED- | Δύναμη για φως ανάποδα LED (καθοδική) | 24 | Εθνική Τράπεζα | γης |
| 2 | VLED- | Δύναμη για φως ανάποδα LED (καθοδική) | 25 | OLV2P | Εισαγωγή δεδομένων διαφορικής LVDS θετική |
| 3 | Επικαιροποίηση | Δύναμη για LED backlighter (ανώδης) | 26 | Επικαιροποίηση | Εισαγωγή διαφορικών δεδομένων LVDS αρνητική |
| 4 | Επικαιροποίηση | Δύναμη για LED backlighter (ανώδης) | 27 | Εθνική Τράπεζα | γης |
| 5 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. | 28 | Επικεφαλής | Εισαγωγή δεδομένων διαφορικής LVDS θετική |
| 6 | Εθνική Τράπεζα | γης | 29 | Επικαιροποίηση | Εισαγωγή διαφορικών δεδομένων LVDS αρνητική |
| 7 | ELV3P | Εισαγωγή δεδομένων διαφορικής LVDS θετική | 30 | Εθνική Τράπεζα | γης |
| 8 | ΕΛΒ3N | Εισαγωγή διαφορικών δεδομένων LVDS αρνητική | 31 | Επικαιροποίηση | Εισαγωγή δεδομένων διαφορικής LVDS θετική |
| 9 | Εθνική Τράπεζα | γης | 32 | Ειδικότερα: | Εισαγωγή διαφορικών δεδομένων LVDS αρνητική |
| 10 | ELV2P | Εισαγωγή δεδομένων διαφορικής LVDS θετική | 33 | Εθνική Τράπεζα | γης |
| 11 | ELV2N | Εισαγωγή διαφορικών δεδομένων LVDS αρνητική | 34 | Επικαιροποίηση | Εισαγωγή δεδομένων διαφορικής LVDS θετική |
| 12 | Εθνική Τράπεζα | γης | 35 | Επικαιροποίηση | Εισαγωγή διαφορικών δεδομένων LVDS αρνητική |
| 13 | ELVCLKP | Εισαγωγή δεδομένων διαφορικής LVDS θετική | 36 | Εθνική Τράπεζα | γης |
| 14 | ELVCLK N | Εισαγωγή διαφορικών δεδομένων LVDS αρνητική | 37 | Ειδικότερα: | Εισαγωγή/εξόδου δεδομένων για I2C (παρακαλούμε αφήστε τις καρφίτσες ανοιχτές) |
| 15 | Εθνική Τράπεζα | γης | 38 | Ι2C _SCL | Σήμα ρολογιού για I2C (παρακαλούμε αφήστε αυτές τις καρφίτσες ανοιχτές.) |
| 16 | ELV1P | Εισαγωγή δεδομένων διαφορικής LVDS θετική | 39 | Δελτίο ΕΚΑΧ | Η παροχή ενέργειας για το κύκλωμα OTP (παρακαλούμε αφήστε αυτές τις καρφίτσες ανοιχτές). |
| 17 | ΕΛΒ1Ν | Εισαγωγή διαφορικών δεδομένων LVDS αρνητική | 40 | EEPEN | Δοκιμάστε μόνο τις καρφίτσες (παρακαλώ αφήστε τις καρφίτσες ανοιχτές). |
| 18 | Εθνική Τράπεζα | γης | 41 | Ειδικότερα: | Ηλεκτρική τροφοδοσία |
| 19 | ΕΛΒ0Π | Εισαγωγή δεδομένων διαφορικής LVDS θετική | 42 | Ειδικότερα: | Ηλεκτρική τροφοδοσία |
| 20 | ΕΛΒ0Ν | Εισαγωγή διαφορικών δεδομένων LVDS αρνητική | 43 | Ειδικότερα: | Ηλεκτρική τροφοδοσία |
| 21 | Εθνική Τράπεζα | γης | 44 | Ειδικότερα: | Ηλεκτρική τροφοδοσία |
| 22 | OLV3P | Εισαγωγή δεδομένων διαφορικής LVDS θετική | 45 | Ειδικότερα: | Ηλεκτρική τροφοδοσία |
| 23 | Επικαιροποίηση | Εισαγωγή διαφορικών δεδομένων LVDS αρνητική |
Οπτικές προδιαγραφές
| Παράμετρος | Σύμβολο | Υπόθεση | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | Σημείωση | |
|
Περιοχή γωνίας θέασης |
Οριζόντια |
Θ3 |
ΚΑ > 10 |
80 | 85 | - | Δέκα. |
Σημείωση 6.1 |
| Θ9 | 80 | 85 | - | Δέκα. | ||||
|
Βόρειος |
Θ12 | 80 | 85 | - | Δέκα. | |||
| Θ6 | 80 | 85 | - | Δέκα. | ||||
| Αντιδιαστολή | Επενδύσεις |
Θ = 0 |
1000 | 1200 | - |
HC+APF Σημείωση 6.2/6.3 |
||
| Η κυτταρική μετάδοση | Τρ | 3.8 | 4.5 | - | % | |||
|
Chroma@CIE1931 |
Rx |
Θ = 0 |
0.654 | 0.674 | 0.694 |
@C Light Note 6.4 |
||
| Ρυ | 0.302 | 0.322 | 0.342 | |||||
| Gx | 0.249 | 0.269 | 0.289 | |||||
| Γυ | 0.582 | 0.602 | 0.622 | |||||
| Bx | 0.113 | 0.133 | 0.153 | |||||
| Από | 0.095 | 0.115 | 0.135 | |||||
| Wx | 0.276 | 0.296 | 0.316 | |||||
| Ο Γουάι | 0.318 | 0.338 | 0.358 | |||||
| Χρωματική διάσταση | Θ = 0 | 70 | 75 | - | % | |||
| Χρόνος απόκρισης | Tr+Tf |
Ta= 25 C Θ = 0 |
- |
30 | 35 | ms | Σημείωση 6.5 | |
Παράμετροι δοκιμής αξιοπιστίας
| - Όχι, όχι. | Άρθρα | Προϋποθέσεις |
| 1 | Δοκιμή αποθήκευσης υψηλής θερμοκρασίας (HTS) | 85 °C, 240 ώρες, μη λειτουργικό |
| 2 | Δοκιμή αποθήκευσης χαμηλής θερμοκρασίας (LTS) | -30°C, 240 ώρες, μη λειτουργικό |
| 3 | Δοκιμή λειτουργίας υψηλής θερμοκρασίας (HTO) | 85 °C, 240 ώρες, λειτουργία |
| 4 | Δοκιμή λειτουργίας χαμηλής θερμοκρασίας (LTO) | -30°C, 240 ώρες, λειτουργικό |
| 5 | Δοκιμή λειτουργίας θερμικής υγρασίας (THO) | 60°C/90%RH, 240 ώρες, λειτουργικό |
| 6 | Δοκιμή αποθήκευσης θερμικού κύκλου (TST) | -30~80°C, 100 κύκλους, 1 ώρα/κύκλο, μη λειτουργικό |
|
7 |
Εικόνα προσκόλληση |
5*5 μοτίβο, 1 ώρα 25°C±2°C, μοτίβο ελέγχου Gray 127, Μετά από 3 λεπτά, η μούρα πρέπει να απομακρυνθεί πλήρως. |

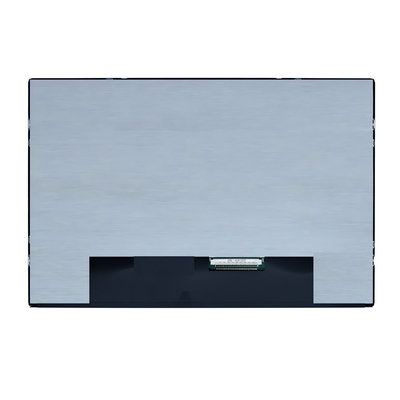

Εικόνα προϊόντος
