Λεπτομέρειες:
|
Προϊόν: | 4 ιντσών κυκλική οθόνη LCD TFT | Απόφαση: | 720x720 |
---|---|---|---|
Διασύνδεση: | ΜΙΠΙ | οθόνη αφής: | Όχι, CTP Προαιρετικό |
Κατεύθυνση θέασης: | IPS (80/80/80/80) | Αριθμός πιν: | 30 πινάκια |
Μέγεθος ενότητας: | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) | Ενεργός χώρος: | 101.52 (mm) Διαμέτρου |
Φωτεινότητα επιφάνειας: | 1000 cd/m2 (νιτ) | Εργασιακή θερμοκρασία.: | -30°C έως +85°C |
Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση Rohs & Reach |
Επισημαίνω: | Δείκτης TFT LCD αυτοκινητοβιομηχανίας,Δείκτης TFT LCD 1000nits,720 X 720 σημεία Στρογγυλή TFT LCD |
**Απαγόρευση λήψης δελτίου δεδομένων**
Ειδικότητα SFTO400XC-7095A3N ((1000Nits).pdf
Η Επιτροπή θα πρέπει να λάβει υπόψη της τις επιπτώσεις της εφαρμογής του παρόντος κανονισμού.
Για αυτό το προϊόνΕπικαιροποιημένα συστήματα
Παρουσιάζουμε την υψηλής απόδοσης οθόνη LCD 4 ιντσών, με εντυπωσιακή ανάλυση 720 x 720 pixels.Αυτή η οθόνη χρησιμοποιεί μια προηγμένη διεπαφή MIPI για απρόσκοπτη σύνδεση και μεταφορά δεδομένων υψηλής ταχύτηταςΑυτή η state-of-the-art οθόνη, με εντυπωσιακή φωτεινότητα 1000 νιτ, έχει σχεδιαστεί ειδικά για εφαρμογές αυτοκινήτων, εξασφαλίζοντας αντοχή, σαφήνεια,και αξιοπιστία σε διάφορες συνθήκες οδήγησης.
Βασικά χαρακτηριστικά:
Υψηλή ανάλυση:
Στρογγυλή σχεδίαση οθόνης:
Υψηλή φωτεινότητα (1000 νιτ):
Διασύνδεση MIPI:
Ευρείες οπτικές γωνίες:
Μικρή κατανάλωση ενέργειας:
Εφαρμογές:
Συμπεράσματα
Ανυψώστε το προϊόν σας με την 4 ίντσες 720 x 720 Dots Round TFT LCD οθόνη.και το καινοτόμο σχεδιασμό συνδυάζονται για να προσφέρουν μια εξαιρετική οπτική εμπειρία προσαρμοσμένη στις απαιτήσεις των διαφόρων βιομηχανιώνΕίτε αναπτύσσετε ένα νέο gadget είτε αναβαθμίζετε μια υπάρχουσα συσκευή, αυτή η οθόνη είναι μια τέλεια επιλογή για όσους αναζητούν απόδοση, αισθητική και αποτελεσματικότητα.
Χαρακτηριστικά
Τμήμα γενικών πληροφοριών | Περιεχόμενο |
Μέγεθος οθόνης LCD (διαγώνια) | 4 ίντσες Στρογγυλό TFT |
Δομή της μονάδας | Δείκτης TFT |
Τύπος οθόνης LCD | ΤΡΤ/ΤΡΑΝΣΙΜΣΙΒ |
Λειτουργία οθόνης LCD | Συνήθως μαύρο |
Συνιστώμενη κατεύθυνση προβολής | IPS όλες οι γωνίες θέασης |
Μέγεθος μονάδας (W × H × T) | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) |
Ενεργός χώρος (W × H) | 101.52 mm Διαμέτρου |
Αριθμός εικονοστοιχείων (Αποφασιστικότητα) | 720RGB × 720 pixel |
Τύπος διεπαφής ενότητας | Διασύνδεση MIPI |
Εργασιακή θερμοκρασία. | -30°C έως +80°C |
Φωτεινότητα επιφάνειας | 1000 cd/m2 |
Αριθμοί χρώματος | 16.7M |
Τύπος φωτισμού πίσω | Λευκό LED |
Μηχανολογικό σχεδιασμό
Ορισμός πιν
- Όχι, όχι. | ΠΙΝ | Περιγραφή |
1 | LEDA | Άνοδος LED |
2 | LEDK1 | Καθοδικός LED |
3 | LEDK2 | Καθοδικός LED |
4 | ΚΑΠ | Ηλεκτρική τροφοδοσία 2.8~3.3V |
5 | ΔΕΔΔΚ | Ηλεκτρική τροφοδοσία 1.8V-2.0V |
6 | Επαναφορά | Σήματα επαναφοράς LCM |
7 | ΤΕ | Έκδοση φαινομένου σχίσματος |
8 | ΠΟΜ | Η έξοδος συχνότητας PWM για τον έλεγχο του οδηγού LCD. |
9 | Εθνική Τράπεζα | Γη |
10 | Δ0Π | Σήματα δεδομένων DSI-D0+ |
11 | Δ0Ν | Σημάδια δεδομένων DSI-D0 |
12 | Εθνική Τράπεζα | Γη |
13 | D1P | Σήματα δεδομένων DSI-D1+ |
14 | D1N | DSI-D1- σήματα δεδομένων |
15 | Εθνική Τράπεζα | Γη |
16 | CLKP | DSI-Clock+ |
17 | ΚΛΚΝ | - Το ρολόι του DSI... |
18 | Εθνική Τράπεζα | Γη |
19 | Δ2Π | Σήματα δεδομένων DSI-D2+ |
20 | D2N | Σήματα δεδομένων DSI-D2 |
21 | Εθνική Τράπεζα | Γη |
22 | D3P | Σήματα δεδομένων DSI-D3+ |
23 | D3N | DSI-D4- σήματα δεδομένων |
24 | Εθνική Τράπεζα | Γη |
25 | TP_INT | Πατήστε Διακοπή |
26 | TP_SDA | Ακούσιμο σήμα δεδομένων IIC |
27 | TP_SCL | Αγγίξτε το σήμα IIC Clock |
28 | TP_RESET | Αγγίξτε το σήμα επαναφοράς |
29 | TP_VCI | Αγγίξτε την παροχή ρεύματος |
30 | TP_IOVCC | Αγγίξτε την παροχή ρεύματος |
Άρθρο |
Σύμβολο |
Αξία |
Μονάδα |
Πρόσθετη τάση τροφοδοσίας για λογική |
ΔΕΔ |
0.3~3.6 |
V |
Τεχνική ένταση |
Βίνι |
VDD+0.3 |
V |
Θερμοκρασία λειτουργίας |
Τοπ |
-30 έως 80 |
°C |
Θέρμανση αποθήκευσης |
Tstg |
-30 έως 80 |
°C |
Ηλεκτρικά χαρακτηριστικά
Άρθρο |
Σύμβολο |
Ελάχιστο |
Τύπος |
Μαξ |
Μονάδα |
Προϋπόθεση δοκιμής |
Δραστηριακή τάση |
ΔΕΔ |
2.6 |
2.8 |
3.3 |
V |
- |
ρεύμα τροφοδοσίας |
ΔΕΔ |
- |
- |
30 |
mA |
ΔΕΔ = 2,8V, Ta = 25°C |
Τεχνική ένταση |
ΧΙΒ |
0.8VDD |
- |
ΔΕΔ |
V |
- |
VIL |
0 |
- |
0.2VDD |
V |
||
ρεύμα διαρροής εισόδου |
ΙΙΙ |
- Ένα.0 |
- |
1.0 |
mA |
Διάταξη VIN |
Πίσω φωτισμός οδήγησης
Άρθρο |
Σύμβολο |
Ελάχιστο |
Τύπος |
Μαξ |
Μονάδα |
Προχωρητικό ρεύμα |
ΑΝ |
- Δεν ξέρω. |
180 |
- |
mA |
Προωθητική τάση |
Επενδύσεις |
14 |
15 |
16.3 |
V |
Τρόπος σύνδεσης |
Π |
- Δεν ξέρω. |
5S2P |
- Δεν ξέρω. |
|
Αριθμός LED |
/ |
|
10 |
|
μ.τ.λ. |
Διάρκεια ζωής LED |
|
30000 |
40000 |
|
ώρες |
Οπτικά χαρακτηριστικά
Άρθρο |
Σύμβολο |
Υπόθεση |
Ελάχιστο |
Τύπος |
Μαξ |
Μονάδα |
Οπτικές γωνίες |
θT |
Επενδύσεις |
|
85 |
- |
Πτυχίο |
θB |
|
85 |
- |
|||
θL |
|
85 |
- |
|||
θR |
|
85 |
- |
|||
Αντιδιαστολή |
Επενδύσεις |
θ=0° |
800 |
1000 |
- |
- |
Χρόνος απόκρισης |
Τόνοι |
25°C |
- |
25 |
35 |
ms |
Τοφ |
||||||
Ομοιομορφία |
Ο |
- |
- |
- |
- |
% |
NTSC |
- |
- |
63 |
68 |
- |
% |
Φωτεινότητα |
Α |
- |
850 |
1000 |
- |
cd/m2 |

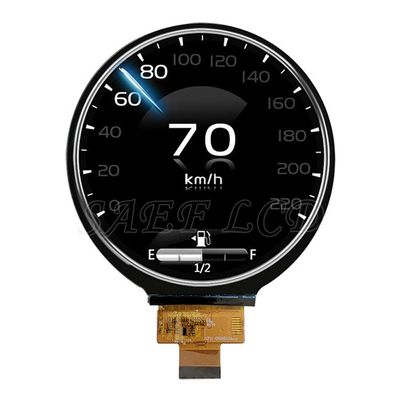

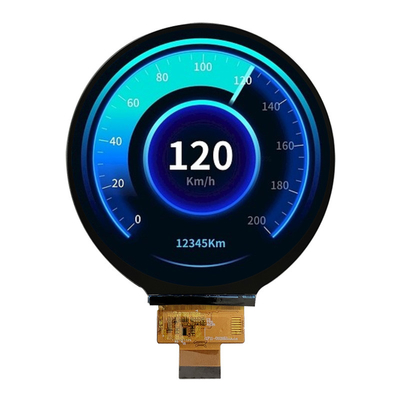

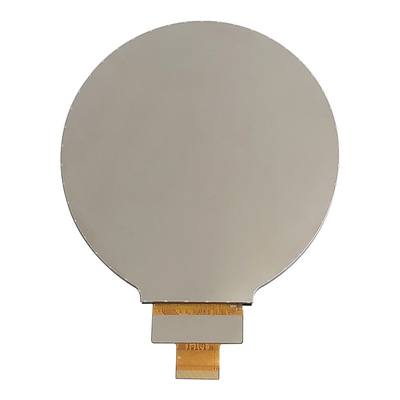

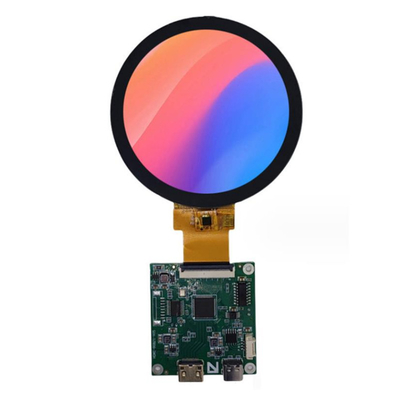

Εικόνα προϊόντος
