Λεπτομέρειες:
|
| Κλειδιά: | 13.3 ίντσες eDP TFT LCD | Απόφαση: | 1920*1080 εικονοκύτταρα |
|---|---|---|---|
| Διεπαφή LCD: | EDP | Φωτεινότητα επιφάνειας: | 1000 cd/m2 |
| οθόνη αφής: | CTP | Διεπαφή CTP: | USB |
| Ενεργός χώρος: | 2930,76 x 165,24 (mm) | Εργασιακή θερμοκρασία.: | -10°C έως +60°C |
| Θερμοκρασία αποθήκευσης.: | -20℃ σε +60℃ | Τύπος οθόνης: | Πλήρης γωνία θέασης IPS |
| Επεξεργασία επιφάνειας: | Ελαφριά ομίχλη 25%, 3H | Αντιδιαστολή: | 1000 |
| Εμφάνιση χρώματος: | 16.7 Μ | Ζωή των LED: | 30.000 ώρες |
| Πιστοποιητικό: | ISO9001:2015 / ISO1400:2015 | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 13.3 ∆είκτης TFT LCD,Δείκτης LCD 1920*1080 TFT,Επίδειξη HDMI TFT LCD |
||
** Κατεβάστε το δελτίο δεδομένων **
SFTO1330XC-7119A10CT Προδιαγραφή.pdf
Σχετικά με το παρόν στοιχείο 13.3" EDP TFT LCD DisplaySFTO1330XC-7119A10CT
Παρουσιάζοντας ένα 13,3" EDP TFT LCD με ανάλυση 1920x1080, χωρητική οθόνη αφής, οθόνη HDMI και τεχνολογία IPS με φωτεινότητα 1000cd / m2, εδώ είναι μια λεπτομερή επισκόπηση του προϊόντος:
Προδιαγραφές οθόνης:
Τεχνολογία οθόνης:
Δυνατότητα οθόνης αφής:
Επιλογές διεπαφής:
φωτεινότητα και αντίθεση:
Σχεδιασμός και αντοχή:
Εφαρμογές:
Αυτή η οθόνη 13,3" EDP TFT LCD είναι μια εξαιρετική επιλογή για όσους αναζητούν μια οθόνη υψηλής ανάλυσης, υψηλής φωτεινότητας με δυνατότητες αφής για μια ποικιλία επαγγελματικών και εμπορικών εφαρμογών.
Για περισσότερες πληροφορίες ή για να ζητήσετε προσφορά, επικοινωνήστε μαζί μας!
|
Χαρακτηριστικά |
Μέγεθος | 13.3 ίντσες |
| Απόφαση | 1920 (οριζόντια) x 1080 (κατάσημη) | |
| Διασύνδεση | Δοκιμαστικό σύστημα | |
| Τύπος σύνδεσης | 20455-030E-76 (I-PEX) | |
| Βαθμό χρώματος | 16.7M | |
| Τύπος τεχνολογίας | A-si | |
| Δείχνει τα pixel pitch (mm) | 0.153 x 0.153 | |
| Διαμόρφωση pixel | Ρ.Γ.Β. Σημερινή λωρίδα | |
| Τρόπος εμφάνισης | Συνήθως μαύρο | |
| ΤΠ Δοκιμαστής IC | Εθνική Κεντρική Αρχή | |
| Επεξεργασία επιφάνειας LCD | Αντιφωτιστική επικάλυψη: ((3H) | |
| Κατεύθυνση θέασης | Ε/Δ/Λ/Ρ:85/85/85/85 | |
| Αντιδιαστολή | 1000 ((ΤΥΠ.) | |
| Χρωματική φάση | 72% | |
| Φωτεινότητα ((cd/m2) | 1000 ((ΤΥΠ.) | |
| Κατανάλωση ενέργειας |
LCD:1.8 ((W)) ((Max)) ((White Pattern)) |
|
| Αριθμοί LED | 50 LEDS | |
| Βάρος (g) | - | |
|
Μηχανικές |
Περιγραφή (W x H x D) (mm) | 3070,55 x 185,62 x 4,58 mm |
| ΤΠ Περιοχή ορατότητας φακού ((mm) | - | |
| ΔΕΠ (Δ × Δ × Δ) (μμ) | 3050,19 x 177,69 x 2,58 mm | |
| Ενεργός χώρος οθόνης οθόνης LCD ((mm) | 293.76 x 165.24 | |
| Με/χωρίς TSP | Με την TSP |
Σχέδιο προϊόντος
Ορισμός καρφίτσης οθόνης
|
Τερματικό |
Σύμβολο |
Εργασίες |
|
|
1 |
Εθνική Κεντρική Αρχή |
Δεν υπάρχει σύνδεση. |
|
|
2 |
H-GND |
Γη |
|
|
3 |
LAN1 N |
Συμπληρωματική σύνδεση σήματος _Lane1 |
|
|
4 |
LAN1 P |
Αληθινή σύνδεση σήματος _Lane1 |
|
|
5 |
H-GND |
Γη |
|
|
6 |
Δικτυακό δίκτυο |
Συμπληρωματική σύνδεση σήματος _Lane0 |
|
|
7 |
ΛΑΝ0_Π |
Αληθινή σύνδεση σήματος _Lane0 |
|
|
8 |
H-GND |
||
|
9 |
AUXP |
Αληθινή σύνδεση σήματος _υποβοηθητικό κανάλι |
|
|
10 |
AUXN |
||
|
11 |
H-GND |
Γη |
|
|
12 |
Επικαιροποιημένο |
Ηλεκτρική τροφοδοσία, 3.3V (τυπικό) |
|
|
13 |
Επικαιροποιημένο |
Ηλεκτρική τροφοδοσία, 3.3V (τυπικό) |
|
|
14 |
ΒΙΣΤ |
Ενεργοποίηση αυτοδοκιμαστικής δοκιμής πίνακα |
|
|
15 |
H_GND |
Γη |
|
|
16 |
H_GND |
Γη |
|
|
17 |
HPD |
HPD ((Hot Plug Detect) Σημαντική καρφίτσα |
|
|
18 |
BL_GND |
Γη υψηλής ταχύτητας |
|
|
19 |
BL_GND |
Γη υψηλής ταχύτητας |
|
|
20 |
BL_GND |
Γη υψηλής ταχύτητας |
|
|
21 |
BL_GND |
Γη υψηλής ταχύτητας |
|
|
22 |
Βλ EN |
Πίσω φωτισμός ενεργοποιημένος/αποσβημένος |
|
|
23 |
BL PWM |
Πίσω φωτισμός PWM Dimming |
|
|
24 |
Εθνική Κεντρική Αρχή |
Δεν υπάρχει σύνδεση. |
|
|
25 |
Εθνική Κεντρική Αρχή |
Δεν υπάρχει σύνδεση. |
|
|
26 |
BL PWR |
Δύναμη οπίσθιου φωτισμού |
|
|
27 |
BL PWR |
Δύναμη οπίσθιου φωτισμού |
|
|
28 |
BL PWR |
Δύναμη οπίσθιου φωτισμού |
|
|
29 |
BL PWR |
Δύναμη οπίσθιου φωτισμού |
|
|
30 |
Εθνική Κεντρική Αρχή |
Δεν υπάρχει σύνδεση. |
|
Ορισμός PCAB USB Pin
1 VCC
Δύο USB-
3 USB+
4 GND
Ηλεκτρικές προδιαγραφές
|
Παράμετρος |
- Μίνι. |
Τύπος. |
Μαξ. Μαξ. |
Μονάδα |
Παρατηρήσεις |
|
|
Φως επιφάνειας |
800 | 1000 | cd/m2 | |||
|
Τετάρτη |
ΔΕΔ |
3.0 |
3.3 |
V |
Σημείωση 1 |
|
|
Επιτρεπόμενη τάση ροπής εισόδου |
VRF |
- |
- |
100 |
mV |
Σε VDD = 3,3V |
|
Τρόπος τροφοδοσίας |
ΔΕΔ |
- |
- |
mA |
Σημείωση 1 |
|
|
Διαφορετική τάση εισόδου |
VID |
- |
1320 |
mV |
||
|
Κατανάλωση ενέργειας |
0.9 |
|
W |
Σημείωση 1 |
||
|
- |
4 |
- |
W |
Σημείωση 2 |
||
|
- |
4.9 |
- |
W |
|||

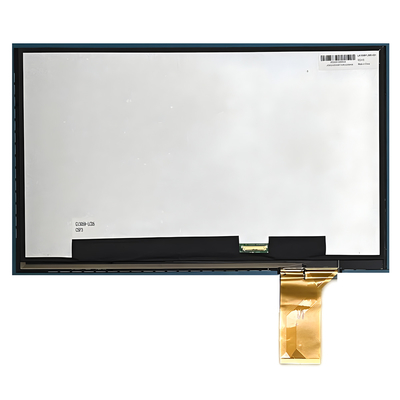

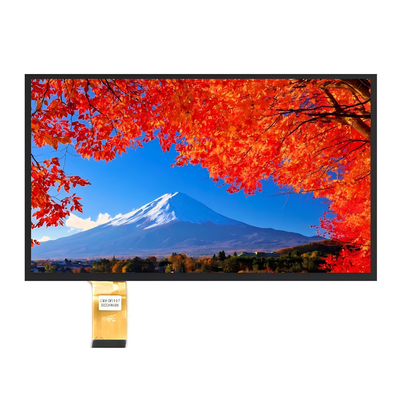

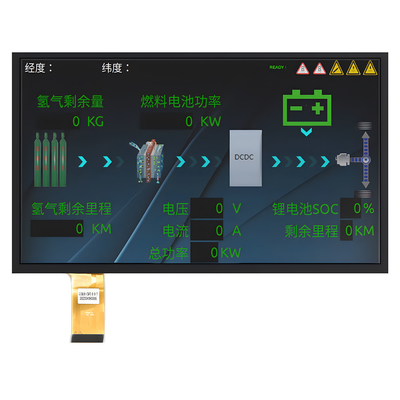

Εικόνα προϊόντος
