Λεπτομέρειες:
|
| Προϊόν: | 50,7 ιντσών TFT LCD οθόνη | οθόνη αφής: | Χωρίς |
|---|---|---|---|
| Απόφαση: | 640X480 | Κατεύθυνση θέασης: | Πλήρης γωνία θέασης IPS |
| Κύκλος ελέγχου οδηγού: | JD9168S | Αριθμός πιν: | 40 πινάκια |
| Σύνδεση: | Τύπος συνδέσμου | Φωτεινότητα επιφάνειας: | 500 cd/m2 (νιτ) |
| Διασύνδεση: | RGB | Ζωή των LED: | 40,000 ώρες |
| Επισημαίνω: | RGB επίδειξη διεπαφών TFT LCD,Δείκτης LCD TFT με ανάλυση 640x480,Βιομηχανικές εφαρμογές TFT LCD οθόνη |
||
Σχετικά με αυτό το αντικείμενο SFTO570DX-7263AN
Βελτιώστε τα βιομηχανικά σας έργα με την οθόνη LCD TFT 5,7 ιντσών, σχεδιασμένη για βέλτιστες επιδόσεις και ευελιξία.καθιστώντας το ιδανικό για διάφορες βιομηχανικές εφαρμογές που απαιτούν σαφή και αξιόπιστη οπτική έξοδο.
Βασικά χαρακτηριστικά:
Υψηλής ποιότητας οθόνη:Η τεχνολογία TFT 5,7 ιντσών παρέχει ζωντανά χρώματα και καθαρές εικόνες, εξασφαλίζοντας άριστη ορατότητα σε διάφορες συνθήκες φωτισμού.παρέχει λεπτομερή εικόνες για ακριβή αναπαράσταση δεδομένων.
RGB διεπαφή:Η οθόνη είναι εξοπλισμένη με μια διεπαφή RGB, η οποία διευκολύνει την εύκολη ενσωμάτωση με διάφορα βιομηχανικά συστήματα ελέγχου.Οι τυπικές επιλογές συνδεσιμότητας καθιστούν εύκολη τη διεπαφή με μικροελεγκτές και άλλες συσκευές.
Πολυδιάστατες εφαρμογές:Αυτή η οθόνη TFT LCD είναι ιδανική για ένα ευρύ φάσμα βιομηχανικών εφαρμογών, συμπεριλαμβανομένης της παραγωγής, αυτοματισμού, συστημάτων ελέγχου, και πολλά άλλα.παρακολούθηση του εξοπλισμού, και διαδραστικές οθόνες.
Δυνατό σχέδιο:Κατασκευασμένη για να αντέχει στις απαιτήσεις των βιομηχανικών περιβάλλοντων, η μονάδα οθόνης προσφέρει αξιοπιστία και μακροζωία, καθιστώντας την εξαιρετική επιλογή για διάφορες ρυθμίσεις, από εργοστάσια έως ερευνητικά εργαστήρια.
Φιλικό προς το χρήστη:Με εύκολες οδηγίες και υποστήριξη για πρότυπα πρωτόκολλα οθόνης, αυτή η μονάδα LCD επιτρέπει την ομαλή ενσωμάτωση στα τρέχοντα έργα σας, ελαχιστοποιώντας το χρόνο και την προσπάθεια εγκατάστασης.
Μικρό μέγεθος:Η συμπαγή μορφή του επιτρέπει αποδοτικές εγκαταστάσεις χώρου, καθιστώντας τον ιδανικό για στενά συστήματα όπου τα ακίνητα είναι υψηλής ποιότητας.
Γιατί Επιλέξατε Αυτή την Εμφάνιση;
Η οθόνη LCD TFT 5,7 ιντσών με ανάλυση 640x480 και διεπαφή RGB είναι μια ισχυρή λύση για βιομηχανικές εφαρμογές που απαιτούν σαφήνεια, αντοχή και ευκολία ενσωμάτωσης.Αναβαθμίστε τα έργα σας με αυτό το υψηλής απόδοσης μοντέλο οθόνης που βοηθά στη βελτίωση της αλληλεπίδρασης του χρήστη και εξασφαλίζει αξιόπιστη παρουσίαση δεδομένων.
Παραγγείλετε τώρα για να προσθέσετε αυτό το βασικό συστατικό στο βιομηχανικό εργαλείο σας!
Προδιαγραφή του προϊόντος
| Άρθρο | Προδιαγραφές | Μονάδα |
| Τύπος οθόνης LCD | TFT | - |
| Εμφάνιση χρώματος | 16.7M | - |
| Κατεύθυνση θέασης | IPS, όλες οι γωνίες θέασης | Ώρα |
| Θερμοκρασία λειτουργίας | -30~+80 | °C |
| Θέρμανση αποθήκευσης | -30~+80 | °C |
| Μέγεθος μονάδας | Ανατρέξτε στο σχέδιο περίγραμμα | χμ |
| Ενεργός χώρος ((W × H) | 115.20X86.40 | χμ |
| Αριθμός σημείων | 640 x 480 | κουκίδες |
| Ελεγκτής LCM | JD9168S | - |
| Τετάρτη | 3.3 | V |
| Πίσω φωτισμός | 3S7P-LED (λευκό) | μ.τ.λ. |
| Διασύνδεση | Διασύνδεση RGB | - |
Εξωτερικές διαστάσεις
Απόλυτες μέγιστες αξιολογήσεις
| Άρθρο | Σύμβολο | - Μίνι. | Μαξ. Μαξ. | Μονάδα |
| Τρόπος παροχής τάσης τάσης | ΚΑΚ | -Ούτε ένα.3 | 3.3 | V |
| Η τάση τροφοδοσίας φώτων | Επενδύσεις | -Ούτε ένα.3 | 6.0 | V |
| Θερμοκρασία λειτουργίας | Πάνω | - 30 | 80 | °C |
| Θέρμανση αποθήκευσης | Tst | - 30 | 80 | °C |
Χαρακτηριστικά του φωτισμού πίσω
| Άρθρο | Σύμβολο | Τυπική αξία | |
| Πρόσθετη τάση | Επενδύσεις | 5V | |
| Τρόπος τροφοδοσίας | ΙΙ | 300 - mA | |
| Κατανάλωση ενέργειας | PL | 1.5 - W | |
| Συχνότητα ελέγχου PWM | Δελτίο ΕΚΑΧ | 50K Hz | |
| Πίσω φωτισμός ON-OFF | Υψηλή |
ΔΕΣ |
1.4 VLED V |
| Χαμηλά | 0 - 0,4 V | ||
| Επίπεδο ελέγχου PWM | Υψηλή |
Επενδύσεις |
1.5 V |
| Χαμηλά | 0 - 0,4 V | ||
| Ομοιομορφία | ΔBp | 80% | |
| Χρόνος ζωής | χρόνος | 40 χιλιάδες ώρες | |
Ορισμός καρφίτσης διεπαφής
| Αριθμός PIN. | Σύμβολο | Εισαγωγή/Εξόδου | Ορισμός |
| 1 | Ε/Δ | Εγώ... | Κατεύθυνση ανίχνευσης επάνω-κάτω στη μονάδα οθόνης. |
| 2 | Εθνική Κεντρική Αρχή | - | Δεν υπάρχει σύνδεση. |
| 3 | HSYNC | Εγώ... | Οριζόντια είσοδος συγχρονισμού στο RGB περιβάλλον. |
| 4-6 | Επενδύσεις | Π | Η παροχή ενέργειας για τον οδηγό LED. |
| 7 | ΚΑΚ | Π | Ηλεκτρική τροφοδοσία για TFT. |
| 8 | VSYNC | Εγώ... | Ψηλή είσοδος συγχρονισμού στο RGB περιβάλλον. |
| 9 | DE | Εγώ... | Ενεργοποίηση της εισαγωγής δεδομένων στο RGB interface. |
| 10 | XL | Εγώ... | Δεν υπάρχει σύνδεση. |
| 11 | ΕΥ | Εγώ... | Δεν υπάρχει σύνδεση. |
| 12 | Διοικητικός συμβούλος | Εγώ... | Πιν εισόδου σήματος PWM. |
| 13-15 | Β5-Β3 | Εγώ... | Μπλε λεωφορείο δεδομένων. |
| 16 | Επικεφαλής | Π | Στον έδαφος. |
| 17-19 | Β2-Β0 | Εγώ... | Μπλε λεωφορείο δεδομένων. |
| 20 | Επικεφαλής | Π | Στον έδαφος. |
| 21-23 | G5-G3 | Εγώ... | Πράσινο δίκτυο δεδομένων. |
| 24 | Επικεφαλής | Π | Στον έδαφος. |
| 25-27 | G2-G0 | Εγώ... | Πράσινο δίκτυο δεδομένων. |
| 28 | Επικεφαλής | Π | Στον έδαφος. |
| 29-31 | Ρ5-Ρ3 | Εγώ... | Κόκκινο λεωφορείο δεδομένων. |
| 32 | Επικεφαλής | Π | Στον έδαφος. |
| 33-35 | R2-R0 | Εγώ... | Κόκκινο λεωφορείο δεδομένων. |
| 36 | XR | Εγώ... | Δεν υπάρχει σύνδεση. |
| 37 | YD | Εγώ... | Δεν υπάρχει σύνδεση. |
| 38 | DCLK | Εγώ... | Εισαγωγή ρολογιού των pixel στην διεπαφή RGB. |
| 39 | Επικεφαλής | Π | Στον έδαφος. |
| 40 | Α/Δ | Εγώ... | Αριστερή/δεξιά κατεύθυνση σάρωσης στο μοντέλο του πάνελ. |

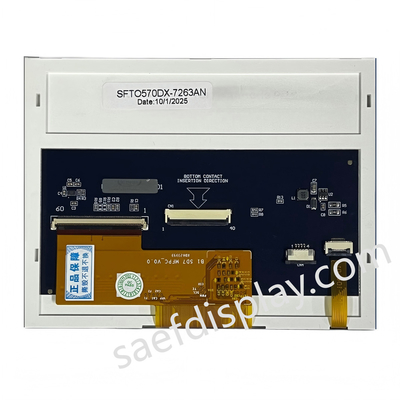

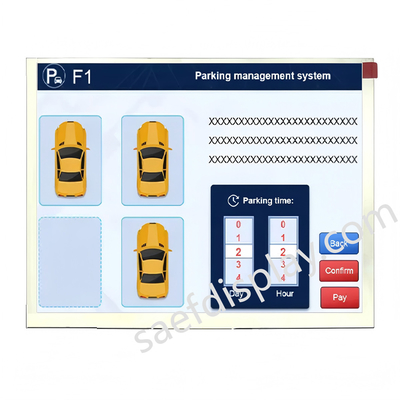

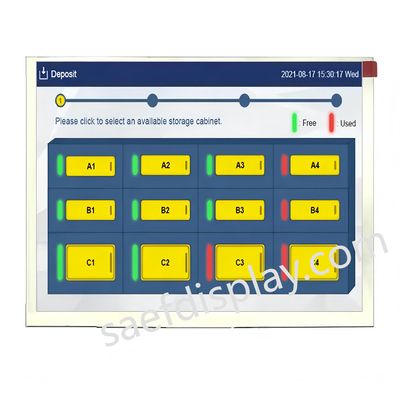

Εικόνα προϊόντος
