Λεπτομέρειες:
|
Προϊόν: | Επίδειξη 2,4 ίντσας TFT | Απόφαση: | 240*320 |
---|---|---|---|
οθόνη αφής: | Ανθεκτική επιτροπή αφής | Κατεύθυνση θέασης: | IPS Όλες οι γωνίες θέασης |
Διασύνδεση: | MCU | Αριθμός πιν: | 25 πινάκια |
Σύνδεση: | Συγκόλληση | Φωτεινότητα επιφάνειας: | 250 Cd/m2 |
Κύκλος ελέγχου οδηγού: | ST7789V | Ζωή των LED: | 40,000 ώρες |
Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS | ||
Επισημαίνω: | επίδειξη 240x320 TFT LCD,Επίδειξη διεπαφών TFT LCD MCU,2Δείκτης LCD TFT 0 |
Μηχανικό σχέδιο
Ορισμός καρφίτσης διεπαφής
- Όχι, όχι. | Ονομασία PIN | Εισαγωγή/Εξόδου | Περιγραφή |
1 | LED_K | Ο | Καθοδικός LED |
2 | LED_A | Ο | Άνωση LED |
3 | Εθνική Τράπεζα | Εγώ... | Γη |
4 | ΚΑΚ | Εγώ... | Ηλεκτρική τροφοδοσία |
5 | ΔΕΔΔΚ | Εγώ... | Ηλεκτρική τροφοδοσία 2.8V/1.8V Πρόταση |
6 | ΕΜΑΡΚΑ | Ο | Σφραγίδα εξόδου με αποτέλεσμα δάκρυα |
7 | /CS | Εγώ... | Πινή εισόδου για το σήμα επιλογής τσιπ |
8 | Επαναφορά | Εγώ... | Σημείο εισόδου LCM Reset |
9 | RS | Εγώ... | Εγγραφή σήματος επιλογής |
10 | /WR | Εγώ... | Γράψτε το σήμα στροβοειδούς |
11 | /RD | Εγώ... | Διαβάστε το στροβοσκοπικό σήμα |
12 | Εθνική Τράπεζα | Εγώ... | Γη |
13-20 | DB7-DB0 | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
21 | Εθνική Τράπεζα | Εγώ... | Γη |
22 | XR | Ο | Πιν του πίνακα αφής |
23 | YD | Ο | Πιν του πίνακα αφής |
24 | XL | Ο | Πιν του πίνακα αφής |
25 | ΕΥ | Ο | Πιν του πίνακα αφής |
Μέγιστο απόλυτο όριο
Άρθρο | Σύμβολο | Αξία | Μονάδα |
Πρόσθετη τάση τροφοδοσίας για λογική | ΔΕΔ | 1.6~3.3 | V |
Τεχνική ένταση | Βίνι | VDD+0.3 | V |
Θερμοκρασία λειτουργίας | Τοπ | -20 έως 70 | °C |
Θέρμανση αποθήκευσης | Tstg | -30 έως 80 | °C |
Χαρακτηριστικά DC
Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Προϋπόθεση δοκιμής |
Δραστηριακή τάση | ΔΕΔ | 2.6 | 2.8 | 3.3 | V | - |
ρεύμα τροφοδοσίας | ΔΕΔ | - | - | 5 | mA | ΔΕΔ = 2,8V, Ta = 25°C |
Τεχνική ένταση | ΧΙΒ | 0.8VDD | - | ΔΕΔ | V | - |
VIL | 0 | - | 0.2VDD | V | ||
ρεύμα διαρροής εισόδου | ΙΙΙ | - Ένα.0 | - | 1.0 | mA | Διάταξη VIN |
Χαρακτηριστικά του φωτισμού πίσω
Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | ΕΝΩΡΙΑ |
Δοκιμή Υπόθεση |
Πρόσθετη τάση | Vf | 3.0 | 3.2 | 3.4 | V | Αν=80mA |
Τρόπος τροφοδοσίας | Αν | - | 80 | - | mA | - |
Αντίστροφη τάση | Βρ | - | - | 5 | V | - |
Απορρόφηση ισχύος | Pd | - | - | mW | - | |
Φωτεινή ένταση για LCM |
- |
- | 250 | - | Cd/m2 | Αν=80mA |
Ομοιομορφία για το LCM | - | 80 | - | - | % | Αν=80 mA |
Οπτικά χαρακτηριστικά
- Όχι, όχι, όχι. | Τμήμα | Σύμβολο | Προϋποθέσεις | Προδιαγραφές | Μονάδα | |||
Ελάχιστο | Τύπος | Μαξ | ||||||
1 | Χρόνος απόκρισης | Tr+Tf | 25°C | - | 15 | - | Κυρία | |
2 | Διαβίβαση (με PL) | T(%) | - | - | 7.1 | - | - | |
3 | Ποσοστό αντίθεσης | Αρ |
θ=0, Κανονική γωνία θέασης |
- | 250 | - | - | |
4 |
Παρακολούθηση Γωνία
|
Ορίστε. | θR | Επενδύσεις | - | 80 | - | Σημείο |
θL | - | 80 | - | |||||
Βερ. | Θ+ | - | 80 | - | ||||
Θ- | - | 80 | - |

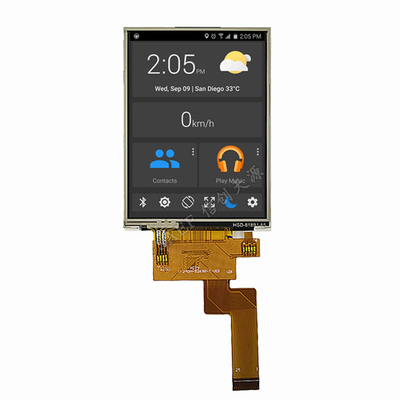

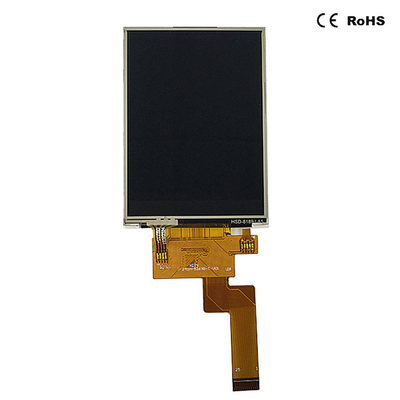

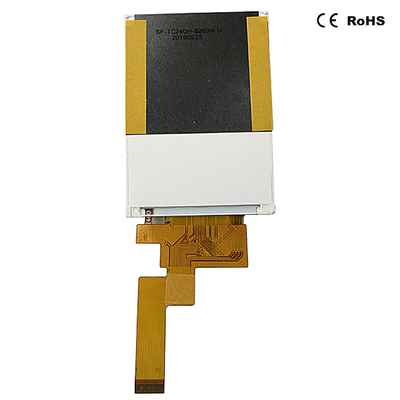

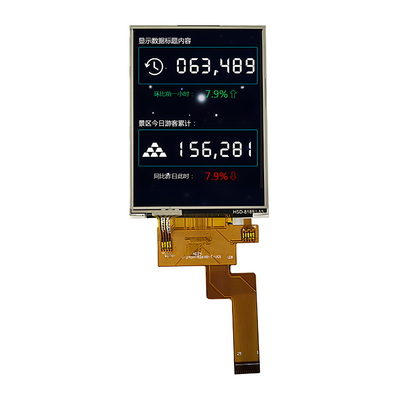

20, 4 ιντσών TFT LCD οθόνη σχεδίαση πραγματική επίδειξη προϊόντος
