Λεπτομέρειες:
|
| Προϊόν: | 2Δείκτης TFT.2 ιντσών | Απόφαση: | 200x480 κουκίδες |
|---|---|---|---|
| οθόνη αφής: | Χωρίς | Κατεύθυνση θέασης: | IPS Όλες οι γωνίες θέασης |
| Διασύνδεση: | ΜΙΠΙ | Αριθμός πιν: | 20 ΚΑΡΦΙΤΣΕΣ |
| Σύνδεση: | ΔΕΠ | Φωτεινότητα επιφάνειας: | 500 Cd/m2 |
| Κύκλος ελέγχου οδηγού: | ST7797 | Εργασιακή θερμοκρασία: | -20°C έως +70°C |
| Ζωή των LED: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Δείκτης LCD TFT 500 Nits,2.2 ιντσών TFT LCD οθόνη,Δείκτης LCD TFT 200x480 |
||
Γενικές προδιαγραφές
| Άρθρο | Περιεχόμενο | Μονάδα |
| Τύπος οθόνης LCD | 16.7M COLOR TFT TRANSMISSVIE | / |
| Διαγώνιο μήκος | 2.2 | χιλιοστό |
| Συνιστώμενη κατεύθυνση προβολής | Δωρεάν | - Τι ώρα; |
| Διατάξη σημείων | 200 ((R.G.B) * 480 | Σημείωση |
| Μέγεθος μονάδας (W*H*T) | 23.72*57.79*2.0+/-0.1 | χμ |
| Περιοχή παρακολούθησης (W*H) |
- Δεν ξέρω. |
χμ |
| Ενεργός χώρος (W*H) | 21.72*52.42 | χμ |
| Μέγεθος pixel (W*H) | 0.1086*0.1092 | χμ |
| Τύπος φωτισμού πίσω | LED (λευκό 4*LED) | / |
| Δραστηριότητα IC | ΣΤ7797 | / |
| Τύπος διεπαφής | Διασύνδεση MIPI | / |
Μηχανικό σχέδιο
Ορισμός καρφίτσης διεπαφής
|
Αριθμός PIN. |
Σύμβολο |
Εισαγωγή/Εξόδου |
Περιγραφή |
| 1 | Εθνική Τράπεζα | Π | Γη |
| 2 | TP_VDD | Π | CTP Αναλογική παροχή ενέργειας |
| 3 | TP_SCL | Εγώ... | Συνεχόμενο ρολόι I2C |
| 4 | TP_SDA | Εγώ... | Δελτίο I2C |
| 5 | TP_RST | Εγώ... | CTP RESET Τερματική δραστηριότητα |
| 6 | TP_INT | Ο | Εξωτερική διακοπή INT στον οικοδεσπότη, είναι ενεργός χαμηλά όταν το δάχτυλο αγγίζει την οθόνη |
| 7 | Εθνική Κεντρική Αρχή | - | - |
| 8 | Εθνική Τράπεζα | Π | Γη |
| 9 | Δοκιμαστικό σύστημα | Εγώ... | Διαφορετικά σήματα δεδομένων της διεπαφής MIPI |
| 10 | MIPI-D1P | Εγώ... | Διαφορετικά σήματα δεδομένων της διεπαφής MIPI |
| 11 | Εθνική Τράπεζα | Π | Γη |
| 12 | ΜΙΠΙ-ΚΝ | Εγώ... | Διαφορετικά σήματα ρολογιού της διεπαφής MIPI |
| 13 | MIPI-CP | Εγώ... | Διαφορετικά σήματα ρολογιού της διεπαφής MIPI |
| 14 | Εθνική Τράπεζα | Π | Γη |
| 15 | ΚΑΠ | Π | Ηλεκτρική τροφοδοσία του εσωτερικού αναλογικού |
| 16 | ΔΕΔΔΚ | Π | Η παροχή ενέργειας στην εσωτερική είσοδο/έξοδο. |
| 17 | Επαναφορά | Εγώ... | Επαναφορά σήματος |
| 18 | Εθνική Τράπεζα | Π | Γη |
| 19 | LEDK | Π | Ηλεκτρική τροφοδοσία Εισόδου καθοδικής φωτιστικής |
| 20 | LEDA | Π | Ηλεκτρική τροφοδοσία Εισαγωγή ανόδου για το φως του φόντου |
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος |
Σύμβολο |
Ελάχιστο |
Μαξ |
Μονάδα |
| Θερμοκρασία λειτουργίας | Πάνω | -20 | 70 | °C |
| Θέρμανση αποθήκευσης | Tst | - 30 | 80 | °C |
| Η υγρασία | RH | / | 90% (μέγιστο 60.C) | RH |
| Δυναμική τάση | ΚΑΠ | -Ούτε ένα.3 | 4.6 | V |
Χαρακτηριστικά DC
| Παράμετρος |
Σύμβολο |
Ελάχιστο |
Τύπος |
Μαξ |
Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για λογική | ΚΑΠ | 2.65 | 2.8 | 3.3 | V |
| Ηλεκτρική τροφοδοσία I/O | ΔΕΔΔΚ | 1.65 | 1.8 | 3.3 | V |
| ρεύμα εισόδου | Ειδικότητα |
- |
ΔΕΠ | ΔΕΠ | mA |
| Η τάση εισόδου | ΧΙΒ | 0.7*IOVCC |
- |
ΔΕΔΔΚ | V |
| Η τάση εισόδου | VIL | 0 |
- |
0.3*IOVCC | V |
| Η τάση εξόδου | VOH | 0.8*IOVCC |
- |
ΔΕΔΔΚ | V |
| Η τάση εξόδου | Αερομεταφορές | 0 |
- |
0.2*IOVCC | V |
Χαρακτηριστικά του φωτισμού πίσω
| Άρθρο |
Σύμβολο |
Ελάχιστο |
Τύπος |
Μαξ |
Μονάδα |
Υπόθεση |
| Προχωρημένη τάση | Vf | 2.9 | 3.1 | 3.3 | V | Αν= 80mA |
| BL Φωτεινότητα | Επτά | - | - | - | cd/m2 | |
| Ομοιομορφία του φωτισμού πίσω | Τουλάχιστον 80% | |||||
| Αριθμός LED LED |
- |
4 | Μονάδα | |||
| Τρόπος σύνδεσης | Σ/Π/Μ | Παράλληλα |
- |
|||
Οπτικά χαρακτηριστικά
| Άρθρο |
Σύμβολο |
Υπόθεση |
Ελάχιστο |
Τύπος |
Μαξ |
Μονάδα |
|
|
Φωτεινότητα επιφάνειας LCM |
Επτά | - Δεν ξέρω. | 470 | 570 | - Δεν ξέρω. | cd/m2 | |
| Αντιδιαστολή | Επενδύσεις | - Δεν ξέρω. | 900 | 1000 | - Δεν ξέρω. | - Δεν ξέρω. | |
| Χρόνος απόκρισης | Tr+Tf | - Δεν ξέρω. | - Δεν ξέρω. | 35 | 40 | msec | |
| Χρωματική φάση | S(%) | - Δεν ξέρω. | - Δεν ξέρω. | - Δεν ξέρω. | % | ||
|
Γωνία θέασης |
Βερ+Χορ |
Επενδύσεις |
- Δεν ξέρω. | 160 | - Δεν ξέρω. |
χλμ |
|

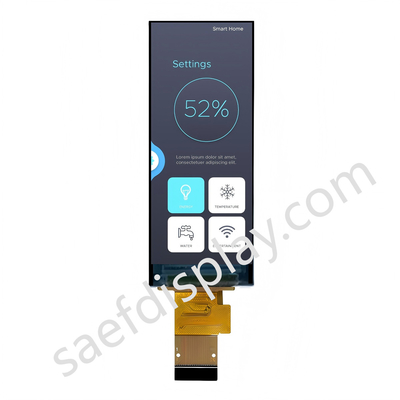

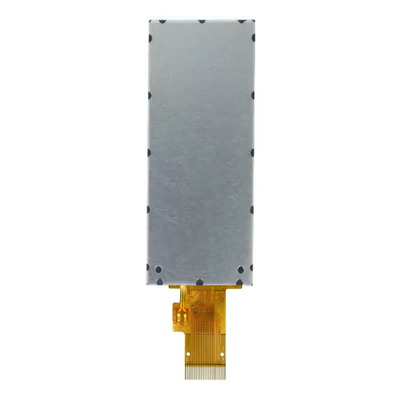

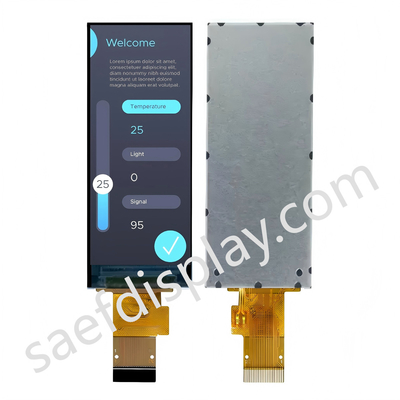

Εικόνα προϊόντος
