Λεπτομέρειες:
|
| Προϊόν: | 1.77 ιντσών TFT LCD | Απόφαση: | 128*160 Pixels |
|---|---|---|---|
| οθόνη αφής: | Χωρίς | Κατεύθυνση θέασης: | 12 η ώρα. |
| Διασύνδεση: | Διάταξη SPI 4 | Αριθμός πιν: | 14 |
| Σύνδεση: | Συμπλέκτης | Φωτεινότητα επιφάνειας: | 300 cd/m2 (προσαρμόσιμο) |
| Κύκλος ελέγχου οδηγού: | ΣΤ7735 | Ζωή των LED: | 40,000 ώρες |
| Εργασιακή θερμοκρασία.: | -20°C έως +70°C | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Εικονική οθόνη LCD TFT χαμηλής ισχύος,Επίδειξη 1,77 ίντσας TFT LCD |
||
Σχετικά με αυτό το προϊόν: 1.77 ιντσών TFT LCD οθόνη SFTO177JY-7189AN
Αναβαθμίστε τις συσκευές σας με την 1,77 ιντσών TFT LCD οθόνη από την Shenzhen Saef Technology, έναν κορυφαίο κατασκευαστή οθονών TFT.Αυτή η υψηλής ανάλυσης οθόνη TFT είναι ιδανική για ένα ευρύ φάσμα εφαρμογών, από φορητές συσκευές έως καταναλωτικά ηλεκτρονικά και λύσεις οθόνης IoT.
Βασικά χαρακτηριστικά
Εφαρμογές
Λύσεις IoT:Οι οθόνες χαμηλής κατανάλωσης ενέργειας είναι ιδανικές για συνδεδεμένες συσκευές, εξασφαλίζοντας μακροχρόνια απόδοση και αξιοπιστία.
Βιομηχανική χρήση:Οι οθόνες μας είναι προσαρμόσιμες και κατασκευασμένες για να αντέχουν σε σκληρές συνθήκες. Οι κατασκευαστές βιομηχανικού εξοπλισμού σε όλο τον κόσμο τους εμπιστεύονται.
Γιατί να επιλέξετε την τεχνολογία Shenzhen Saef;
Ως αξιόπιστος κατασκευαστής οθονών TFT, δεσμευόμαστε να παρέχουμε προϊόντα υψηλής ποιότητας που ανταποκρίνονται στις ανάγκες των παγκόσμιων πελατών μας.77 ιντσών TFT LCD οθόνη έχει σχεδιαστεί με ακρίβεια και σχεδιασμένο για την απόδοση, το οποίο το καθιστά την τέλεια επιλογή για το επόμενο έργο σας.
Εξερευνήστε την πλήρη γκάμα μας
Εκτός από την οθόνη 1,77-ιντσών, προσφέρουμε ένα ευρύ φάσμα οθονών TFT LCD, OLED μονάδες και προσαρμοσμένες λύσεις οθόνης για να ανταποκριθούν στις μοναδικές σας απαιτήσεις.Επισκεφθείτε την ιστοσελίδα μας για να μάθετε περισσότερα για τα προϊόντα και τις υπηρεσίες μας.
Επικοινωνήστε μαζί μας σήμερα!
Είτε χρειάζεστε ένα τυποποιημένο προϊόν είτε μια προσαρμοσμένη λύση, η ομάδα μας είναι έτοιμη να σας βοηθήσει.
Η εταιρεία Shenzhen Saef Technology Ltd.Ο αξιόπιστος εταίρος σας στην καινοτομία της οθόνης.
Χαρακτηριστικά
| Άρθρο | Προδιαγραφές |
| Τρόπος εμφάνισης | Συνήθως μαύρο, μεταδοτικό. |
| Κατεύθυνση θέασης | 12 η ώρα |
| Χρώματα | 262 χλμ. |
| Δραστηριότητα IC | ΣΤ7735 |
| Τύπος διεπαφής | 4 Γραμμή SPI |
| Διαμετρικό περίγραμμα | 34.00(W) x 42.94(H) x 2.28(T) mm |
| Ενεργός χώρος οθόνης LCD | 28.032 ((W) x 35.04 ((H) mm |
| Απόφαση | 128 RGB ((H) x 160 ((V) εικονοστοιχίες |
| Πιξέλες | 0.219 ((W) x 0.219 ((H) mm |
Σχεδιασμός περίγραμμα
Περιγραφή Pin Διασύνδεσης
|
Πιν. Όχι. |
Σύμβολο | Περιγραφή |
| 1 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
| 2 | Εθνική Τράπεζα | Γη |
| 3 | LEDK | Καθοδός φώτος πίσω |
| 4 | LEDA | Ανόδος οπίσθιου φωτισμού (3.0V-3.4V) |
| 5 | Εθνική Τράπεζα | Γη |
| 6 | Επαναφορά | Πίνακα επαναφοράς LCM |
|
7 |
Δ/Κ |
Εγγραφείτε επιλέξτε πιν D/C = ∆ 1 ∆: Εμφάνιση δεδομένων. D/C=0: Δεδομένα εντολής. |
| 8 | ΣΔΑ | Εισαγωγή / έξοδος σειριακών δεδομένων. |
| 9 | ΣΚΛ | Σειριακή καρφίτσα ρολογιού. |
| 10 | ΚΑΚ | Ηλεκτρική τροφοδοσία για αναλογικό (2.8V-3.3V) |
| 11 | ΔΕΔΔΚ | Ηλεκτρική τροφοδοσία για διεπαφή ((1.8V-3.3V) |
| 12 | ΚΑ |
Τσιπ επιλέξτε πιν (((Κατώτατη ενεργοποίηση) |
| 13 | Εθνική Τράπεζα | Γη |
| 14 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση. |
Σχεδιακό διάγραμμα
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | -Ούτε ένα.3 | 4.6 | V |
| Ανάλογη τάση τροφοδοσίας | ΚΑΚ | -Ούτε ένα.3 | 4.6 | V |
| Θερμοκρασία λειτουργίας | Πάνω | -20 | 70 | °C |
| Θέρμανση αποθήκευσης | Tst | - 30 | 80 | °C |
| Η υγρασία | RH |
- Δεν ξέρω. |
90% (μέγιστο 60C) | RH |
Ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | 1.65 | 1.8/2.8 | 3.3 | V |
| Ανάλογη τάση τροφοδοσίας | ΚΑΚ | 2.6 | 2.8 | 3.3 |
- Δεν ξέρω. |
| ρεύμα εισόδου | Ειδικότητα |
- Δεν ξέρω. |
20 |
- Δεν ξέρω. |
mA |
Χαρακτηριστικά του φωτισμού πίσω
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Προωθητική τάση | Vf | 3.0 | 3.2 | 3.4 | V |
| Προχωρητικό ρεύμα | Αν |
- Δεν ξέρω. |
80 |
- Δεν ξέρω. |
mA |
| Διάρκεια ζωής λειτουργίας |
- Δεν ξέρω. |
- Δεν ξέρω. |
40000 |
- Δεν ξέρω. |
Ωρες |
Οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | Υπόθεση | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα |
| Χρόνος απόκρισης | Tr+Tf | θ = 0° |
- |
30 | 60 | ms |
| Αναλογία αντίθεσης | Επενδύσεις | θ = 0° | 200 | 300 |
- |
|
|
Γωνία θέασης |
Πάνω | Επενδύσεις | 40 | 45 | - |
Δέκα χρόνια. |
| Βόλος | Επενδύσεις | 15 | 20 | - | ||
| Αριστερά | Επενδύσεις | 40 | 45 | - | ||
| Σωστά. | Επενδύσεις | 40 | 45 | - | ||
|
Χρώμα CF χρωματικότητα (CIE)
|
Wx |
θ = 0° |
-Ούτε ένα.02 |
0.308 |
+0.02 |
|
| Ο Γουάι | 0.327 | |||||
| Rx | 0.610 | |||||
| Ρυ | 0.329 | |||||
| Gx | 0.299 | |||||
| Γυ | 0.567 | |||||
| Bx | 0.143 | |||||
| Από | 0.111 | |||||
| Διασταυρούμενη ομιλία | κτ | 2% | ||||
| Διαβίβαση | Τρανς | 6.21% | 60,9% |
- |

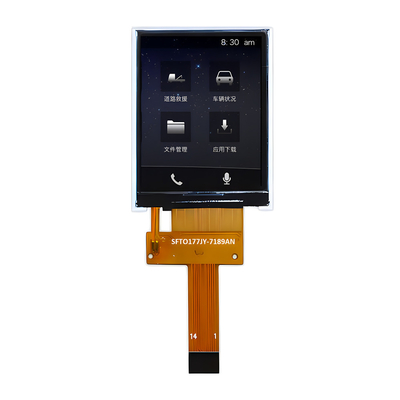

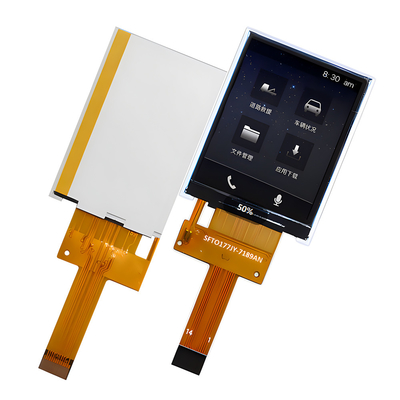

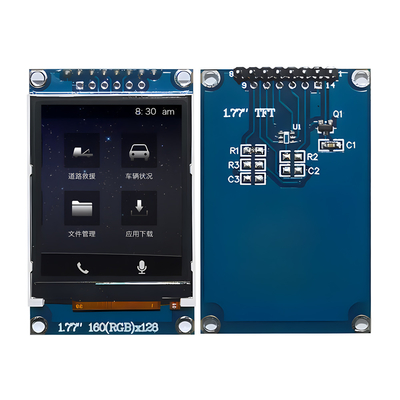

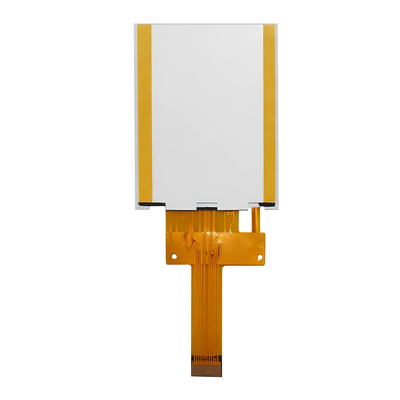

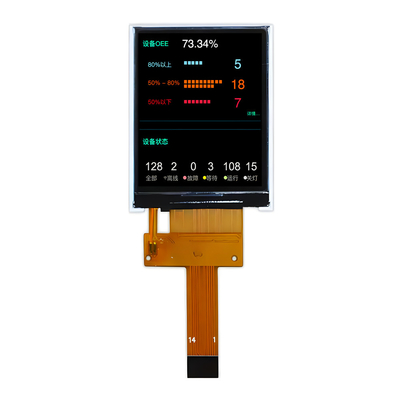

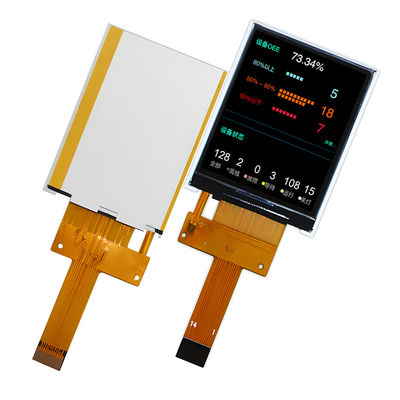

Φωτογραφία προϊόντος
Δοκιμές περιβαλλοντικής / αξιοπιστίας
| - Όχι, όχι. | Τμήμα δοκιμής | Υπόθεση | Παρατηρήσεις |
| 1 | Λειτουργία υψηλής θερμοκρασίας | Τ = + 80 ° C, 240 ώρες |
Σημείωση 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Λειτουργία χαμηλής θερμοκρασίας | Ta= -30°C, 240 ώρες | Σημείωση 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Αποθήκευση υψηλής θερμοκρασίας | Ta= +80°C, 240 ώρες | IEC60068-2-2 GB2423. 2-89 |
| 4 | Αποθήκευση χαμηλής θερμοκρασίας | Ta= -30°C, 240 ώρες | Δελτίο ΕΚΑΧ αριθ. |
| 5 | Αποθήκευση υψηλής θερμοκρασίας και υγρασίας | Ta= +60°C, 90% RH max, 160 ώρες |
Δελτίο ΕΚΑΧ 2000 GB/T2423.3-2006 |
| 6 | Θερμικό σοκ (μη λειτουργία) | -30°C 30 λεπτά ~ +80°C 30 λεπτά Χρόνος αλλαγής: 5 λεπτά, 30 κύκλοι |
Ξεκίνα με το κρύο. θερμοκρασία, τελειώνει με υψηλή θερμοκρασία IEC60068-2-14, GB2423.22-87 |
|
7 |
Ηλεκτροστατική εκκένωση (λειτουργία) |
C=150pF, R=330 Ω, 5 βαθμοί/οργανισμό Αέρας:±8KV, 5 φορές· επαφή: ±4KV, 5 (Περιβάλλον: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
Δονήσεις (Δεν λειτουργεί) |
Πεδίο συχνοτήτων: 10~55Hz, Στροφή: 1.mm Σκάφη: 10Hz~55Hz~10Hz 2 ώρες για κάθε κατεύθυνση X.Y.Z. (κατάσταση συσκευασίας) |
Δελτίο ΕΚΑΧ αριθ. GB/T2423.5-1995 |
| 9 | Σοκ (μη λειτουργία) |
60G 6ms, ± X, ± Y, ± Z 3 φορές για κάθε κατεύθυνση |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | Δοκιμή πτώσης συσκευασίας |
Υψόμετρο: 80 εκατοστά, 1 γωνία, 3 άκρες, 6 επιφάνειες |
IEC60068-2-32 GB/T2423.8-1995 |
