Λεπτομέρειες:
|
| Προϊόν: | 2Δισκοειδής οθόνης TFT | Τεχνολογία οθόνης: | IPS, όλες οι γωνίες θέασης |
|---|---|---|---|
| Απόφαση: | 240x320 κουκκίδες | Διασύνδεση: | 8 bit Παράλληλο |
| Αριθμός πιν: | 22 πινάκια | Σύνδεση: | ΔΕΠ (προσαρμόσιμη) |
| Φωτεινότητα επιφάνειας: | 400 Cd/m2 | Εργασιακή θερμοκρασία.: | -20°C έως +70°C |
| Αντιδιαστολή: | 800: 1 | Χρώμα: | 262 χλμ. |
| Εγγύηση: | 1 έτος | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Μονάδα οθόνης LCD 240x320 tft,Μονάδα οθόνης LCD TFT 400 Nits,Διαδικτυακές συσκευές IoT ΤΜΤ-LCD οθόνη |
||
Σχετικά με αυτό το προϊόν Δείκτης LCD IPS TFT 2 ιντσών: SFTO200JY-7251AN
Ανυψώστε τα έργα IoT σας με την τελευταία τεχνολογία 2 ιντσών υψηλής φωτεινότητας IPS TFT-LCD οθόνη.Αυτή η μικροσκοπική οθόνη έχει ανάλυση 240x320 pixel, προσφέροντας εκπληκτικά οπτικά και ζωντανά χρώματα που φέρνουν τις ιδέες σας στη ζωή.
Βασικά χαρακτηριστικά και οφέλη:
Εφαρμογές:
Γιατί να επιλέξετε τη συσκευή μας;
Η οθόνη IPS TFT-LCD υψηλής φωτεινότητας 2 ιντσών είναι κατασκευασμένη για απόδοση, αντοχή και ευελιξία.Χρησιμοποιήστε τη δύναμη της εξαιρετικής οπτικής σαφήνειας και της ευελιξίας του σχεδιασμού για να βελτιώσετε την αλληλεπίδραση των χρηστών στις εφαρμογές IoTΜε τα αξιόπιστα χαρακτηριστικά του και τη φιλική προς το χρήστη ενσωμάτωση, μπορείτε να επικεντρωθείτε σε αυτό που έχει μεγαλύτερη σημασία: την εισαγωγή των καινοτόμων ιδεών σας στην αγορά.
Παράγγειλε το δικό σου σήμερα!
Παραγγείλετε το 2 ιντσών High Brightness IPS TFT-LCD Display Module σήμερα και βιώστε το τέλειο συνδυασμό ποιότητας, απόδοσης,και προσιτότηταΔιαθέσιμο τώρα για αποστολή σε όλες τις ΗΠΑ!
Προδιαγραφή του προϊόντος
| Άρθρο | Προδιαγραφές |
| Τρόπος εμφάνισης | Συνήθως μαύρο, μεταδοτικό. |
| Κατεύθυνση θέασης | Όλες |
| Χρώματα | 262 χλμ. |
| Δραστηριότητα IC | ΣΤ7789P3 |
| Τύπος διεπαφής | 4Wire SPI |
| Διαμετρικό περίγραμμα | 34.60 ((W) x 47.80 ((H) x 2.03 ((T) |
| LCD ενεργού περιοχής LCD | 30.60 ((W) x 40.80 ((H) |
| Απόφαση | 240 RGB ((H) x 320 ((V) |
| Πιξέλες | 0.1275 ((W) x 0.1275 ((H) |
| Επιφάνεια Brightnes | 400 νιτ |
Μηχανικές διαστάσεις
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | -Ούτε ένα.3 | 4.6 | V |
| Ανάλογη τάση τροφοδοσίας | ΚΑΚ | -Ούτε ένα.3 | 4.6 | V |
| Θερμοκρασία λειτουργίας | Πάνω | -20 | 70 | °C |
| Θέρμανση αποθήκευσης | Tst | - 30 | 80 | °C |
| Η υγρασία | RH |
- Δεν ξέρω. |
90% (μέγιστο 60C) | RH |
Ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | 1.65 | 1.8/2.8 | 3.3 | V |
| Ανάλογη τάση τροφοδοσίας | ΚΑΚ | 2.6 | 2.8 | 3.3 |
- |
| ρεύμα εισόδου | Ειδικότητα |
- Δεν ξέρω. |
20 |
- Δεν ξέρω. |
mA |
Χαρακτηριστικά του φωτισμού πίσω
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Προωθητική τάση | Vf | 3.0 | 3.2 | 3.4 | V |
| Προχωρητικό ρεύμα | Αν |
- Δεν ξέρω. |
60 |
- Δεν ξέρω. |
mA |
| Διάρκεια ζωής λειτουργίας |
- Δεν ξέρω. |
30000 | 40000 |
- Δεν ξέρω. |
Ωρες |
Ορισμός καρφίτσης διεπαφής
|
Πιν. Όχι. |
Σύμβολο | Περιγραφή |
| 1 | LED+ | Άνωδος του φώτος πίσω |
| 2 | LED- | Καθοδός φώτος πίσω |
| 3-4 | Εθνική Κεντρική Αρχή | |
| 5 | ΔΕΔΔΚ | Ηλεκτρική τροφοδοσία για διεπαφή ((1.8V-3.3V) |
| 6 | ΚΑΚ | Ηλεκτρική τροφοδοσία για αναλογικό (2.8V-3.3V) |
| 7-14 | DB7-DB0 | Παράλληλη είσοδος / έξοδος δεδομένων. |
| 15 | ΕΠ και ΕΤ |
Διάβασμα ενεργοποιημένο σε παράλληλη διεπαφή MCU 8080. |
|
16 |
WR |
Ενεργοποίηση γραφής σε παράλληλη διεπαφή. Εμφάνιση δεδομένων/πιν επιλογής εντολών σε τετραγραμμική σειριακή διεπαφή. |
|
17 |
RS |
Εγγραφείτε επιλέξτε πιν RS= ∆ 1 ∆: Εμφάνιση δεδομένων. RS= ∆0 ∆: Δεδομένα εντολών. |
| 18 | ΚΑ |
Τσιπ επιλέξτε πιν (("LoSw" ενεργοποιήστε) |
| 19 | ΤΕ | Το σήμα με την επίδραση του δακρύματος χρησιμοποιείται για να συγχρονίσει το MCU με τη μνήμη σφραγίδας |
| 20 | Επαναφορά | Πίνακα επαναφοράς LCM |
| 21 | ΣΔΑ | Εισαγωγή / έξοδος σειριακών δεδομένων. |
| 22 | Εθνική Τράπεζα | Γη |
Οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | Υπόθεση | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα |
|
Διαβίβαση (χωρίς πολωτήρα) |
T(%) |
- |
- |
(4.50) |
- |
% |
|
Μεταδοτικότητα (με Πολωνιστής) |
T(%) |
- |
- |
(Περίοδος 12.20) |
- |
% |
| Αντιδιαστολή | Επενδύσεις |
Θ=0 Κανονική προβολή γωνία |
640 | 800 |
- |
- |
| Χρόνος απόκρισης | TR +TF |
- |
30 | 40 |
msec |
|
| Χρωματική διάσταση | S(%) | 54 | 60 |
- |
% |

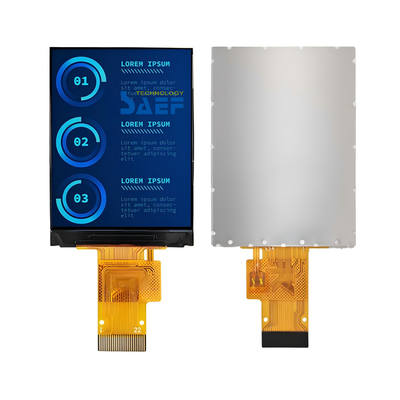

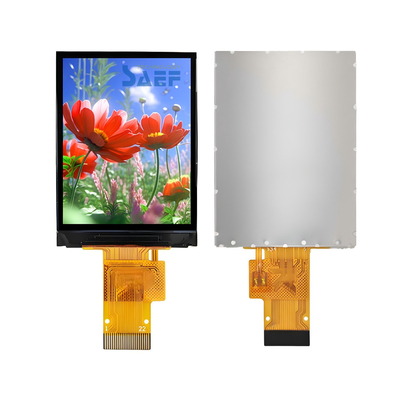

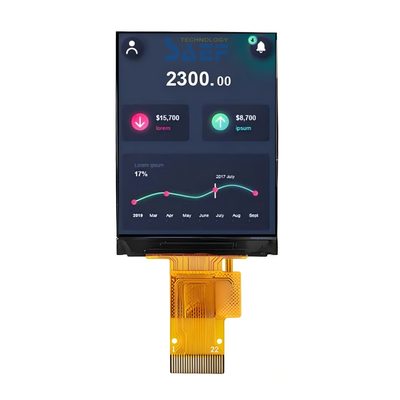

Εικόνα προϊόντος
Περισσότερες επιλογές: SPI Interface (Πρότυπο:SFTO200JY-7250AN)
