Λεπτομέρειες:
|
| Προϊόν: | 2,8 ίντσα TFT LCD | Απόφαση: | 480 x 640 ((VGA) |
|---|---|---|---|
| Χρώμα: | 262 χλμ. | Τύπος οθόνης: | IPS TFT LCD |
| Διασύνδεση: | RGB | γωνία θέασης: | 80°/80°/80°/80° (L/R/U/D) |
| Κύκλος ελέγχου οδηγού: | ST7701S | Διαγνωστικότητα από το φως του ήλιου: | - Ναι, ναι. |
| Φωτεινότητα επιφάνειας: | 1000 cd/m2 (νιτ) | Εφαρμογή: | Βιομηχανικά HMI, εξοπλισμός εξωτερικών χώρων |
| Ζωή του φωτισμού πίσω: | 40,000 ώρες | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Ηλιακή φωτεινή οθόνη TFT LCD,480x640 Βιομηχανική μονάδα οθόνης,Δείκτης TFT LCD 1000nits |
||
| Άρθρο | Προδιαγραφές | Μονάδα |
| Μέγεθος οθόνης | 2.8 ίντσες | Διαγώνια |
| Αριθμός pixel | 480RGB ((H) x 640 ((V) | Πιξέλες |
| Περιοχή εμφάνισης | 43.2 ((H) x57.6 ((V) | χμ |
| Πίτσα των pixel | 0.09(H) x0.09(V) | χμ |
| Διάσταση του σχεδίου | 46.2x65.2x2.3±0.2 | χμ |
| Διατάξη των pixel | Βόρεια λωρίδα RGB | ―― |
| Τρόπος εμφάνισης | Συνήθως μαύρο | ―― |
| Κατεύθυνση θέασης | Όλες | ―― |
| Εμφάνιση χρώματος | 262 χλμ. | ―― |
| Φωτεινότητα ((cd/m2) | 1100 | νιτ |
| Αντιδιαστολή | 1200:1 | ―― |
| Διασύνδεση | RGB | |
| Πίσω φωτισμός | Τύπος πλευρικού φωτισμού LED | ―― |
| Δραστηριότητα IC | ST7701S | |
| Θερμοκρασία λειτουργίας | -20~70 | °C |
| Θέρμανση αποθήκευσης | -30~80 | °C |
Η οθόνη LCD TFT υψηλής φωτεινότητας 1000nits 2.8 ιντσών είναι η απόλυτη λύση για τους επαγγελματίες που αναζητούν μια ισχυρή, ευέλικτη και υψηλής απόδοσης οθόνη.Ανυψώστε τις συσκευές σας με απαράμιλλη φωτεινότητα και σαφήνεια, και καλύπτουν μια ποικιλία εφαρμογών από τις βιομηχανίες έως τα καταναλωτικά ηλεκτρονικά.
Εξωτερικές διαστάσεις
Ορισμός καρφίτσης διεπαφής
| Αριθμός PIN. | Σύμβολο | Λειτουργία |
| 1 | LEDA | Πίσω φως LED (Καθοδίου) |
| 2 | LEDK | Πίσω φως LED (Καθοδίου) |
| 3 | Εθνική Τράπεζα | Γη |
| 4 | ΔΕΔ | Ηλεκτρική τροφοδοσία. 2,8~3,3V |
| 5 | Εθνική Τράπεζα | Γη |
| 6 | Επαναφορά | Επαναφορά εισόδου. |
| 7 | Εθνική Τράπεζα | Γη |
| 8 ~ 25 | DB17~DB0 | Εισαγωγή δεδομένων RGB μπλε |
| 26 | Εθνική Τράπεζα | Γη |
| 27 | ΣΔΑ | Ρολόι διεπαφής SPI |
| 28 | ΣΚΛ | Ρολόι διεπαφής SPI |
| 29 | ΚΑ | Τσιπ επιλέξτε πιν εισόδου |
| 30 | HSYNC | Σήμα συγχρονισμού γραμμής για λειτουργία διεπαφής RGB |
| 31 | HSYNC | Σήμα συγχρονισμού πλαισίου για λειτουργία διεπαφής RGB |
| 32 | PCLK | Σήμα ρολογιού με κηλίδες για λειτουργία διεπαφής RGB |
| 33 | DE | Σήμα ενεργοποίησης δεδομένων για λειτουργία διεπαφής RGB |
| 34 | Εθνική Τράπεζα | Γη |
Ηλεκτρικά χαρακτηριστικά
| Άρθρο | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα |
| Αναλογική τάση τροφοδότησης | ΔΕΔ | 2.4 | 2.8 | 3.3 | V |
| Ψηφιακή τάση τροφοδοσίας | ΔΕΔΔ | - | - | - | |
| Σημείο εισόδου | ΧΙΒ | 0.7VDDI | - | ΔΕΔΔ | V |
| VIL | Εθνική Τράπεζα | - | 0.3VDDI | V |
Μονάδα οπίσθιου φωτισμού (GND=0V)
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| ρεύμα LED | ΙΙ | - | 45 | 60 | mA |
| Ηλεκτρική τάση | Επικεφαλής | - | 11.2 | 13.6 | V |
| Διάρκεια ζωής λειτουργίας LED | Ηρ | 40000 | - | - | Η ώρα |
Οπτικές προδιαγραφές
| Άρθρο | Σύμβολο | Υπόθεση | Ελάχιστο | Τύπος | Μαξ | Μονάδα | |
| Λευκή φωτεινότητα (κέντρο) | Επτά |
Θ=0 Κανονικό Παρακολούθηση Γωνία ΙΒΛ=80mA |
1000 | 1100 | - Δεν ξέρω. | cd/m2 | |
| Χρόνος απόκρισης | Tr+Tf | - Δεν ξέρω. | 35 | 40 | ms | ||
| Αναλογία αντίθεσης | Επενδύσεις | 900 | 1200 | - Δεν ξέρω. | - Δεν ξέρω. | ||
|
Χρώμα Χρωματικότητα (CIE1931) |
λευκό |
Wx | 0.278 | 0.308 | 0.338 | ||
| Ο Γουάι | 0.309 | 0.339 | 0.369 | ||||
|
Γωνία θέασης |
Χορ |
ΘL |
CR≥10 |
- Δεν ξέρω. | 80 | - Δεν ξέρω. | |
| ΘR | - Δεν ξέρω. | 80 | - Δεν ξέρω. | ||||
|
Βε |
ΘU | - Δεν ξέρω. | 80 | - Δεν ξέρω. | |||
| ΘD | - Δεν ξέρω. | 80 | - Δεν ξέρω. | ||||
| Ομοιότητα φωτεινότητας | Μέσος όρος | Θ=0 | 80 | 90 | - Δεν ξέρω. | % | |
| Χρωματική διάσταση | NTSC | Θ=0 | 65 | 70 | - Δεν ξέρω. | % | |

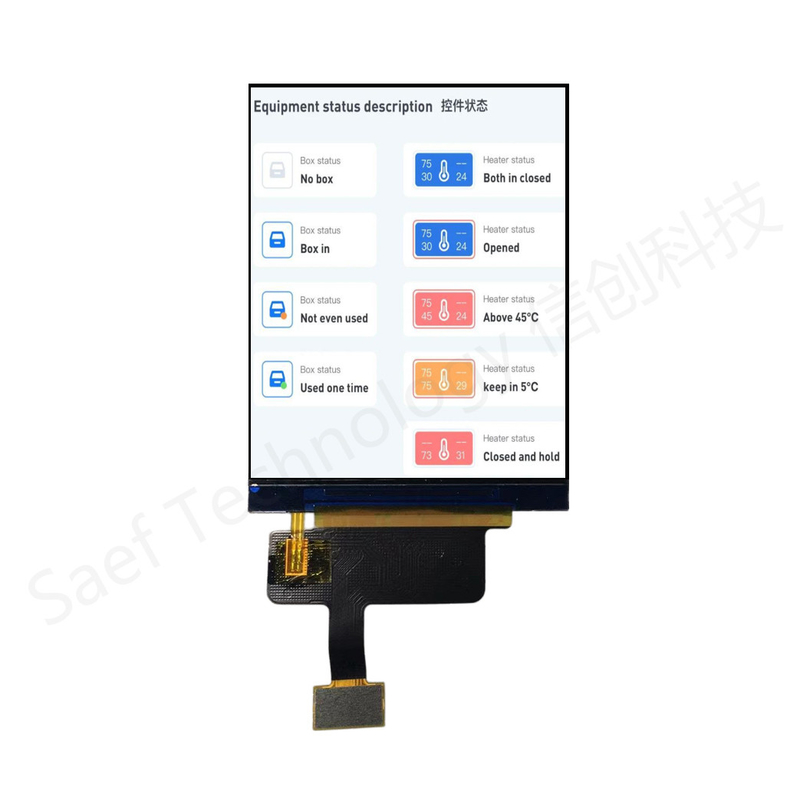

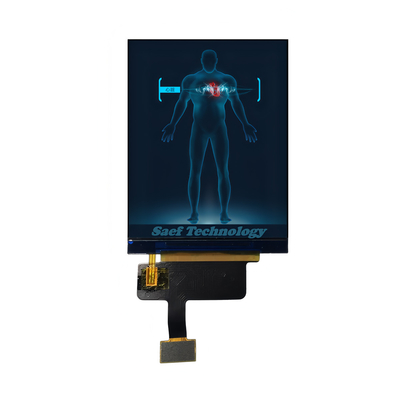

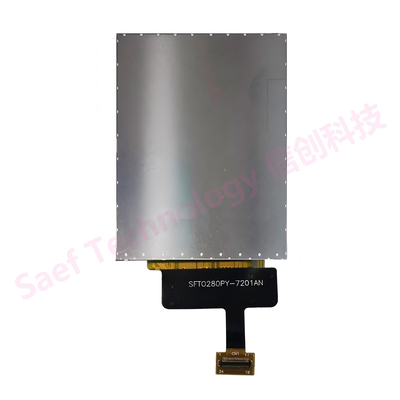

Εικόνα προϊόντος
