Λεπτομέρειες:
|
| Αριθμό μοντέλου: | SFTO560SH-7316AN | Μέγεθος οθόνης: | Διαγώνιος 5,6 ιντσών |
|---|---|---|---|
| Ανάλυση: | 640×480 Pixels (RGB Strip) | Φωτεινότητα: | 250 cd/m2 |
| Εργασιακή θερμοκρασία.: | -20°C έως +70°C | Τεχνολογία: | TN TFT, Μεταδοτικό |
| Διασύνδεση: | 24-bit ψηφιακό RGB | Πίσω φωτισμός: | 15 LED, |
| Κατεύθυνση θέασης: | 12 το μεσημέρι | Οπτική απόδοση: | 510,2% NTSC |
| Ηλεκτρική τροφοδοσία: | 3.3V λογική + διπλή τάση κίνηση | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Μονάδα οθόνης TFT LCD,640x480 Βιομηχανική οθόνη,Οθόνη TFT LCD 5 |
||
Υψηλής απόδοσης LCD TFT 5,6 ιντσών για βιομηχανικές εφαρμογές
Το SFTO560SH-7316AN προσφέρει ανθεκτική αξιοπιστία για συστήματα κρίσιμης σημασίας.
Βασικά Τεχνικά Πλεονεκτήματα
✅ Βελτιωμένη ορατότητα
640x480 ανάλυση με αντιφωτιστικό πόλαριο
250 cd/m2 υψηλή φωτεινότητα για ευανάγνωστη ηλιακή ακτινοβολία
5001:1 αναλογία αντίθεσης με 12 ωρών βέλτιστη θέαση
✅ Βιομηχανική αντοχή
Λειτουργεί σε ακραίες θερμοκρασίες (-20°C ~ +70°C)
Αντιστέκεται σε μηχανικές αναταραχές 100G (6ms διάρκεια)
Προστασία κατά της σκόνης ισοδύναμη με IP50 μέσω σφραγισμένης κατασκευής
✅ Σχεδιασμένο για σταθερότητα
24-bit RGB διεπαφή με λειτουργίες συγχρονισμού DE/HV
Συστήματα διπλής τάσης (VGH:15V, VGL:-12V)
Ελέγχος της κατεύθυνσης σάρωσης (L/R, U/D pin) για ευέλικτη τοποθέτηση
Πιστοποιημένη αξιοπιστία
Περνάει αυστηρές περιβαλλοντικές δοκιμές σύμφωνα με διεθνή πρότυπα:
96 ώρες υψηλής θερμοκρασίας (70°C) και υγρασίας (50°C/90% RH)
20 κύκλους θερμικού σοκ (-30°C·80°C)
Προστασία ESD: ±8kV (αέρος), ±4kV (σχέση)
Παγκόσμια συμμόρφωση
Συμμόρφωση με τις απαιτήσεις ROHS 2011/65/ΕΕ και REACH SVHC
Η συσκευασία πληροί τις οδηγίες 94/62/ΕΚ
Συμβατό με συγκόλληση χωρίς Pb (Sn96.3-Ag3.3-Cu0.4)
Εφαρμογές
Βιομηχανική αυτοματοποίηση: Πίνακες HMI, διεπαφές PLC
Ιατρικές συσκευές: Παρατηρητές ασθενών, φορητές διαγνωστικές συσκευές
Συστήματα μεταφοράς: οθόνες ελέγχου αμαξοστοιχιών, αεροηλεκτρονική
Εξοπλισμός δοκιμής: εργαλεία μέτρησης πεδίου, φορητοί σαρωτές
Ζητήστε προσαρμογή
Επικοινωνίαsales2@saef.com.cnγια τις σφραγισμένες εκδόσεις IP65, τις δυνατότητες χωρητικής αφής ή τις προσαρμοσμένες σχεδιαστικές πλακέτες.
Προδιαγραφές
| Χαρακτηριστικά | Λεπτομέρειες |
| Μέγεθος οθόνης (διαγώνιο) | 5.6 |
| Τύπος οθόνης LCD | TN TFT |
| Τρόπος εμφάνισης | Διαπεραστικό / κανονικά λευκό |
| Απόφαση | 640 RGB x 480 |
| Δείτε την κατεύθυνση | 12 Ώρες |
| Κατεύθυνση αντιστροφής της γκρι κλίμακας | 6 Ώρες |
| Σύνοψη ενότητας | 126.5 ((H) x 100 ((V) x 5,7 ((T) (Σημείωση 1) |
| Ενεργός χώρος | 112.896 ((H) x84.672 ((V) |
| Μέγεθος pixel | 58.8*3 x 176.4 |
| Διατάξη των pixel | RGB |
| Επεξεργασία επιφάνειας με πολωτικό | Αντιφωτισμός |
| Κύκλος ελέγχου οδηγού | ILI6192A-01&ILI5481A |
| Εμφάνιση χρωμάτων | 16.7M |
| Διασύνδεση | 24 Bits-RGB Διασύνδεση |
| Με ή χωρίς πίνακα αφής | Χωρίς |
| Θερμοκρασία λειτουργίας | -20Επικεφαλής70 |
| Θέρμανση αποθήκευσης | - 30Επικεφαλής80 |
| Βάρος | 100 |
Οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | Υπόθεση | Προδιαγραφές | Μονάδα | |||
| - Μίνι. | Τύπος. | Μαξ. Μαξ. | |||||
|
Φωτεινότητα ενεργοποιημένη ΤFT (εάν = 20mA/LED) |
Επτά |
Συνήθως γωνία θέασης θX = φY =0o |
200 |
250 |
- |
cd/m2 |
|
| Αναλογία αντίθεσης (βλέπε 6.3) | Επενδύσεις | 600 | 1000 | - | |||
|
Χρόνος απόκρισης (βλέπε 6.2) |
TR+TF |
- |
25 | 50 |
ms |
||
| Λευκό | XW | 0.25 | 0.30 | 0.35 | |||
| YW | 0.26 | 0.31 | 0.36 | ||||
|
Γωνία θέασης (βλέπε 6.4) |
Οριζόντια | θX+ |
Κέντρο CR≥10 |
60 | 70 | - |
Δέκα. |
| θX- | 60 | 70 | - | ||||
| Βόρειος | φY+ | 40 | 50 | - | |||
| φY- | 60 | 70 | - | ||||
| NTSC αναλογία (Gamut) | - | 51.2 | - | % | |||
Χαρακτηριστικά του φωτισμού πίσω
| Άρθρο | Σύμβολο | Υπόθεση | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα |
| Δυνατότητα ανάφλεξης | Επενδύσεις | Τα = 25 oC, IF = 20mA/LED | - | 9.3 | - | V |
| ρεύμα φώτων πίσω | ILED | Τα = 25 oC, VF = 3,1V/LED | - | 100 | - | mA |
| Απορρόφηση ισχύος | Π.Δ. | - | 930 | - | mW | |
| Ομοιομορφία | Μέσος όρος | 75 | 80 | - | % | |
| Διάρκεια ζωής των LED ((25°C) | - | 20000 | 30000 | - | Ωρες | |
| Μέθοδος οδήγησης | Συνεχή ρεύμα | |||||
| Διαμόρφωση LED | 15 λευκά LED ((3 LED σε μία χορδή και 5 ομάδες παράλληλα) | |||||
Εξωτερικές διαστάσεις
![]()
Ορισμός καρφίτσης διεπαφής
| Αριθμός PIN. | Σύμβολο | Εισαγωγή/Εξόδου | Λειτουργία |
| 1 | Επικαιροποίηση | Π | Δύναμη για άνοδο φώτισης LED |
| 2 | Επικαιροποίηση | Π | Δύναμη για άνοδο φώτισης LED |
| 3 | VLED- | Π | Δύναμη για τον καθοδικό φως LED |
| 4 | VLED- | Π | Δύναμη για τον καθοδικό φως LED |
| 5 | Εθνική Τράπεζα | Π | Ηλιακή υποδομή |
| 6 | VCOM | Εγώ... | Εισαγωγή VCOM |
| 7 | ΚΑΚ | Π | Ηλεκτρική τροφοδοσία ψηφιακού κυκλώματος |
| 8 | Τρόπος | Εγώ... | Ελέγχος της λειτουργίας DE ή HV |
| 9 | DE | Εγώ... | Ενεργοποίηση δεδομένων |
| 10 | VS | Εγώ... | Εισαγωγή σήματος Vsync |
| 11 | ΕΣ | Εγώ... | Εισαγωγή σήματος Hsync |
| 12 | Β7 | Εγώ... | Μπλε είσοδος δεδομένων (MSB) |
| 13 | Β6 | Εγώ... | Μπλε είσοδος δεδομένων |
| 14 | Β5 | Εγώ... | Μπλε είσοδος δεδομένων |
| 15 | Β4 | Εγώ... | Μπλε είσοδος δεδομένων |
| 16 | Β3 | Εγώ... | Μπλε είσοδος δεδομένων |
| 17 | Β2 | Εγώ... | Μπλε είσοδος δεδομένων |
| 18 | Β1 | Εγώ... | Μπλε είσοδος δεδομένων |
| 19 | Β0 | Εγώ... | Μπλε είσοδος δεδομένων (LSB) |
| 20 | G7 | Εγώ... | Πράσινη είσοδος δεδομένων (MSB) |
| 21 | G6 | Εγώ... | Εισαγωγή πράσινων δεδομένων |
| 22 | G5 | Εγώ... | Εισαγωγή πράσινων δεδομένων |
| 23 | G4 | Εγώ... | Εισαγωγή πράσινων δεδομένων |
| 24 | G3 | Εγώ... | Εισαγωγή πράσινων δεδομένων |
| 25 | G2 | Εγώ... | Εισαγωγή πράσινων δεδομένων |
| 26 | G1 | Εγώ... | Εισαγωγή πράσινων δεδομένων |
| 27 | Γ0 | Εγώ... | Πράσινη είσοδος δεδομένων (LSB) |
| 28 | Επενδύσεις | Εγώ... | Εισαγωγή δεδομένων σε κόκκινο (MSB) |
| 29 | R6 | Εγώ... | Εισαγωγή δεδομένων σε κόκκινο |
| 30 | R5 | Εγώ... | Εισαγωγή δεδομένων σε κόκκινο |
| 31 | R4 | Εγώ... | Εισαγωγή δεδομένων σε κόκκινο |
| 32 | R3 | Εγώ... | Εισαγωγή δεδομένων σε κόκκινο |
| 33 | R2 | Εγώ... | Εισαγωγή δεδομένων σε κόκκινο |
| 34 | R1 | Εγώ... | Εισαγωγή δεδομένων σε κόκκινο |
| 35 | R0 | Εγώ... | Εισαγωγή δεδομένων σε κόκκινο ((LSB) |
| 36 | Εθνική Τράπεζα | Π | Ηλιακή υποδομή |
| 37 | DCLK | Εγώ... | Δείγμα ρολογιού |
| 38 | Εθνική Τράπεζα | Π | Ηλιακή υποδομή |
| 39 | Α/Δ | Εγώ... | Επιλέξτε την κατεύθυνση σάρωσης αριστερά προς τα δεξιά |
| 40 | Ε/Δ | Εγώ... | Επιλέξτε την κατεύθυνση σάρωσης προς τα πάνω ή προς τα κάτω |
| 41 | VGH | Εγώ... | Θετική ισχύς για τον οδηγό σάρωσης |
| 42 | VGL | Εγώ... | Αρνητική ισχύς για τον οδηγό σάρωσης |
| 43 | ΑVDD | Π | Ηλεκτρική τροφοδοσία για αναλογικό κύκλωμα |
| 44 | Επαναφορά | Εγώ... | Επαναφορά |
| 45 | ΠΟΛ | Ο | Επιλογή πολικότητας για το σήμα ελέγχου αντιστροφής γραμμής |
| 46 | VCOM | Εγώ... | Εισαγωγή VCOM |
| 47 | Εθνική Κεντρική Αρχή | - | Χωρίς σύνδεσμο |
| 48 | Εθνική Κεντρική Αρχή | - | Χωρίς σύνδεσμο |
| 49 | Εθνική Κεντρική Αρχή | - | Χωρίς σύνδεσμο |
| 50 | Εθνική Κεντρική Αρχή | - | Χωρίς σύνδεσμο |

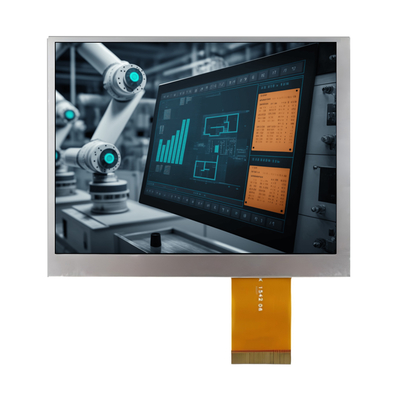

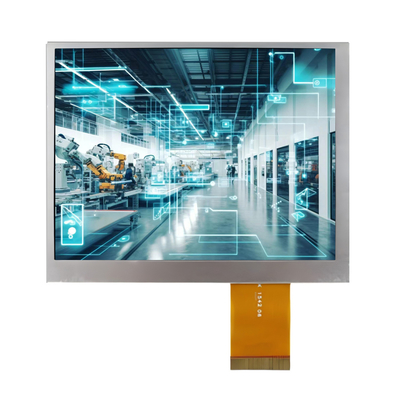

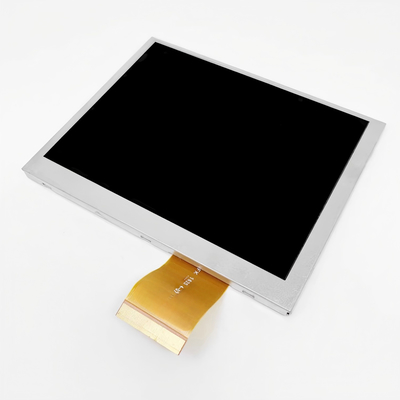

Εικόνα προϊόντος
![]()
![]()
