Λεπτομέρειες:
|
Αριθμό μοντέλου: | SFTO2150RX-7320AN | Μέγεθος οθόνης: | Διαγώνιος 21,5 ιντσών |
---|---|---|---|
Ανάλυση: | 1920×1080 Pixels (RGB Strip) | Φωτεινότητα: | 500 cd/m2 |
Εργασιακή θερμοκρασία.: | -30°C έως +80°C | Αντιδιαστολή: | 10001 (Τύπος.) |
Διασύνδεση: | Διπλού καναλιού LVDS (2 εικονοστοιχεία/ρολόι) | Πίσω φωτισμός: | 50,000 ώρες |
Κατανάλωση Ενέργειας: | 20.96W (LCD: 3,5W + φως πίσω: 17,46W) | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
Επισημαίνω: | 500 cd/m2 Τεχνολογική οθόνη LCD TFT,210,5-ιντσών βιομηχανική LCD TFT |
Υπερ-ακατάστατη 21,5 ιντσών FHD TFT LCD για κρίσιμα περιβάλλοντα
Το SFTO2150RX-7320AN προσφέρει στρατιωτική αξιοπιστία για βιομηχανικά συστήματα που απαιτούν αδιαμφισβήτητη οπτική απόδοση.Αυτή η οθόνη που διαβάζεται από το φως του ήλιου ξεχωρίζει στις ιατρικές διαγνώσεις, αεροδιαστημικών ελέγχων και υπεράκτιων επιχειρήσεων.
Κατασκευασμένο για Εξαιρετικές Συνθήκες
Πιστοποιημένη αξιοπιστία (κατά τα πρότυπα IEC):
240 ώρες @85°C/85%RH Λειτουργία
100 κύκλοι Θερμικό σοκ (-30°C-60°C)
Προστασία ESD: ±15kV (αέρος), ±8kV (σύνδεση)
Ιατρική απεικόνιση: χειρουργικές οθόνες, κονσόλες μαγνητικής τομογραφίας
Αεροτεχνία: οθόνες πιλοτηρίου, συστήματα ελέγχου πτήσης
Ναυτικές: γέφυρες πλοήγησης, πάνελ μηχανοστάθμου
Βιομηχανία 4.0: HMI για CNC, ρομποτική, SCADA
Οδηγίες της ΕΕ: ROHS 2011/65/ΕΕ, REACH SVHC, EN 55032 EMC
Πιστοποιητικά ασφάλειας: UL 60601-1 (Ιατρική), DNV-GL (Ναυτική)
Εγγύηση: 1 έτος λειτουργικής αντικατάστασης
ΧΧΣ: Χωρίς αλογόνες κατασκευές
Ζητήστε προσαρμογή
Επικοινωνίαsales2@saef.com.cnγια τις σφραγισμένες εκδόσεις IP65, τις δυνατότητες χωρητικής αφής ή τις προσαρμοσμένες σχεδιαστικές πλακέτες.
Προδιαγραφές
Άρθρα | Προδιαγραφές | Μονάδα |
Μέγεθος ενεργού οθόνης | 21.5 | χιλιοστό |
Αριθμός Pixels | 1920 X 1080 | Πικέλια |
Πεδίο εμφάνισης | 476.64 (H) x 268.11 ((V) | χμ |
Άνοιγμα κούτσουρου | 479.84 ((H) x 271.3 ((V) | χμ |
Διάσταση του σχεδίου | 495.6 ((H) x 292.4 ((V) x 10.35 ((D) | χμ |
Φωτεινότητα, λευκή | 500 (κέντρο 1 σημείο,τύπος) | cd/m2 |
Τεχνολογίες ηλεκτροπαραγωγής | 12 (τύπος) | V |
Τετάρτη | 5.0 (τύπος) | V |
Κατανάλωση ενέργειας | Συνολικά = 20,96 (Τύπος) | W |
Αντιδιαστολή | 1000:1 | - Δεν ξέρω. |
Χρόνος απόκρισης | 14 (τύπος) ((Γ έως Γ) | ms |
Θερμοκρασία χρώματος | ΔΕΠ | Κ |
Βάρος | ΔΕΔ (τύπος) | Κίλο |
Θερμοκρασία λειτουργίας | -30 ~ 80 | °C |
Θέρμανση αποθήκευσης | -30 ~ 85 | °C |
Οπτικά χαρακτηριστικά
Παράμετρος | Σύμβολο | Υπόθεση | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | ||
Γωνία θέασης εύρος |
Οριζόντια |
Θ3 |
ΚΑ > 10 |
85 | 89 | - | Δέκα. | |
Θ9 | 85 | 89 | - | Δέκα. | ||||
Βόρειος |
Θ12 | 85 | 89 | - | Δέκα. | |||
Θ6 | 85 | 89 | - | Δέκα. | ||||
Αντιδιαστολή φωτεινότητας | Επενδύσεις |
Θ = 0. (Κέντρο) Κανονικό Παρακολούθηση Γωνία |
450 | 500 | ||||
Η κυτταρική μετάδοση | Τρ | - | 3.55 | - | % | |||
Ομοιομορφία της λευκής φωτεινότητας | ΔY | 75 | 80 | - | % | |||
Αναπαραγωγή με χρώμα |
Λευκό |
Wx | 0.283 | 0.313 | 0.343 | - | ||
Ο Γουάι | 0.299 | 0.329 | 0.359 | - | ||||
Κόκκινο |
Rx | 0.607 | 0.637 | 0.667 | - | |||
Ρυ | 0.320 | 0.350 | 0.380 | - | ||||
Πράσινο |
Gx | 0.266 | 0.296 | 0.326 | - | |||
Γυ | 0.590 | 0.620 | 0.650 | - | ||||
Μπλε |
Bx | 0.120 | 0.150 | 0.180 | - | |||
Από | 0.02 | 0.05 | 0.08 | - | ||||
Ανταπόκριση Χρόνος |
ΓΤΓ | Tg | 14 | 25 | ms | |||
Διασταυρούμενη ομιλία | ΚΤ |
- |
- |
2.0 | % |
Χαρακτηριστικά του φωτισμού πίσω
Παράμετρος | Σύμβολο | Αξία | Μονάδα | ||
- Μίνι. | Τύπος. | Μαξ. Μαξ. | |||
Ηλεκτρονική φωτεινή γραμμή LED | Αριθμός VPIN | 46.5 | 48.5 | 51.5 | V |
Συνολικό ρεύμα εισόδου LED Light Bar | IPIN | --- | 360 | mA | |
Διάρκεια ζωής LED | Πτυχίο LLED | 40000 | 50000 | --- | Ωρες |
Κατανάλωση ενέργειας | ΠΛΠ | 17.46 | W |
Εξωτερικές διαστάσεις
Ορισμός καρφίτσης διεπαφής
Πσε Όχι | Σύμβολο | Λειτουργία |
1 | RXO0- | Αρνητικά δεδομένα μετάδοσης των Pixel 0 (ODD) |
2 | RXO0+ | θετικά δεδομένα μετάδοσης των pixel 0 (ODD) |
3 | RXO1- | Αρνητικά δεδομένα μετάδοσης των pixel 1 (ODD) |
4 | RXO1+ | θετικά δεδομένα μετάδοσης των pixel 1 (ODD) |
5 | RXO2- | Αρνητικά δεδομένα μετάδοσης των Pixel 2 (ODD) |
6 | RXO2+ | θετικά δεδομένα μετάδοσης των Pixel 2 (ODD) |
7 | Εθνική Τράπεζα | Σημείο ισχύος |
8 | RXOC- | Αρνητικό ρολόι μετάδοσης |
9 | RXOC+ | Επικαιροποιημένο ρολόι μετάδοσης (ODD) |
10 | RXO3- | Αρνητικά δεδομένα μετάδοσης των Pixel 3 (ODD) |
11 | RXO3+ | θετικά δεδομένα μετάδοσης των Pixel 3 (ODD) |
12 | RXE0- | Αρνητικά δεδομένα μετάδοσης των pixel 0 (EVEN) |
13 | RXE0+ | θετικά δεδομένα μετάδοσης των pixel 0 (EVEN) |
14 | Εθνική Τράπεζα | Σημείο ισχύος |
15 | RXE1- | Αρνητικά δεδομένα μετάδοσης των pixel 1 (EVEN) |
16 | RXE1+ | θετικά δεδομένα μετάδοσης των pixel 1 (EVEN) |
17 | Εθνική Τράπεζα | Σημείο ισχύος |
18 | RXE2- | Αρνητικά δεδομένα μετάδοσης του Pixel 2 (EVEN) |
19 | RXE2+ | θετικά δεδομένα μετάδοσης του Pixel 2 (EVEN) |
20 | RXEC- | Αρνητικό ρολόι μετάδοσης (EVEN) |
21 | RXEC+ | Επικαιροποιημένο ρολόι μετάδοσης (EVEN) |
22 | RXE3- | Αρνητικά δεδομένα μετάδοσης του Pixel 3 (EVEN) |
23 | RXE3+ | θετικά δεδομένα μετάδοσης του Pixel 3 (EVEN) |
24 | Εθνική Τράπεζα | Σημείο ισχύος |
25 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση, αυτή η καρφίτσα θα έπρεπε να είναι ανοιχτή. |
26 | Εθνική Κεντρική Αρχή | Δεν υπάρχει σύνδεση, αυτή η καρφίτσα θα έπρεπε να είναι ανοιχτή. |
27 | Εθνική Κεντρική Αρχή | Όχι σύνδεση |
28 | ΔΕΔ |
Ηλεκτρική τροφοδοσία: +5V |
29 | ΔΕΔ | |
30 | ΔΕΔ |

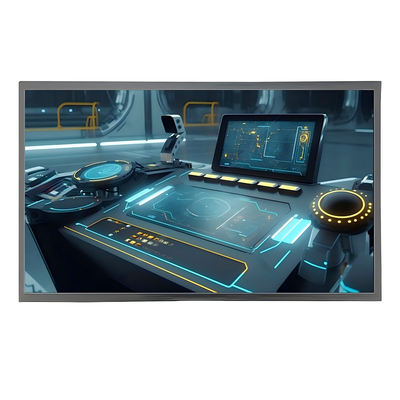

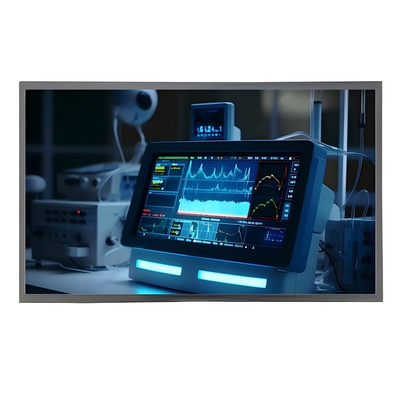

Εικόνα προϊόντος
