Λεπτομέρειες:
|
Μέγεθος οθόνης: | Διαγώνιος 23,8 ιντσών | Απόφαση: | 1920×1080 Pixels (RGB Strip) |
---|---|---|---|
Φωτεινότητα: | 350 Cd/m2 | Διασύνδεση: | LVDS (2-Θύρες, 8-bit) |
Χρωματική διάσταση: | 72% NTSC | Βάθος Χρώματος: | 16,7 εκατομμύρια χρώματα (6-bit Hi-FRC) |
Αγωνισμοί Παρατήρησης: | Ευρεία γωνία θέασης (χαμηλή αντανάκλαση) | Θερμοκρασία αποθήκευσης.: | 0°C σε +50°C |
Εργασιακή θερμοκρασία.: | -20°C έως +60°C | Τροφοδοσία ρεύματος: | 5V συνεχής (4.5V/5.5V) |
Τεχνολογία αφής: | Συγκινητικό πίνακα αφής | Ζωή του φωτισμού πίσω: | 50,000 ώρες (LED, @ 25°C) |
Σκληρότητα επιφάνειας: | ≥6H (Αντιθαμβωτικό, Θολούρα 10%) | Αντιδιαστολή: | 800:1 (Τυπικό) |
Επιλογές IC: | ΕΕΤΙ, EXC3189 | Περιβαλλοντική Ανθεκτικότητα: | Λειτουργικό σε Ομίχλη/Επιφανειακό Νερό |
Συμμόρφωση: | RoHS, REACH, Χωρίς αλογόντα, ISO 9001/14001 (Πιστοποιημένη ΕΕ/ΗΠΑ) | ||
Επισημαίνω: | Βιομηχανική οθόνη LCD με πιστοποίηση ΕΕ/ΗΠΑ,Βιομηχανική οθόνη LCD 350 cd/m2,23.8 Βιομηχανική οθόνη TFT LCD |
Εξαιρετικά αξιόπιστο 23,8 "FHD TFT LCD για απαιτητικές εφαρμογές ΕΕ/ΗΠΑ
Το SFTO2380HY-7253ACT είναι μια ενότητα LCD υψηλής απόδοσης 23,8 ιντσών που έχει σχεδιαστεί για βιομηχανική και εμπορική χρήση σε όλη τη Βόρεια Αμερική και την Ευρώπη. Με ανάλυση πλήρους HD (1920 × 1080), διασύνδεση LVDS και εκτεταμένο εύρος θερμοκρασίας λειτουργίας (0 ° C έως +50 ° C), αυτή η οθόνη προσφέρει εξαιρετική σαφήνεια και αξιοπιστία σε σκληρά περιβάλλοντα όπως εργοστάσια, ιατρικές εγκαταστάσεις και εξωτερικά περίπτερα. Πιστοποιημένο σε πρότυπα ROHS, Reach και ISO, πληροί τις αυστηρές κανονιστικές απαιτήσεις της ΕΕ/των ΗΠΑ.
Βιομηχανική ανθεκτικότητα: Αντιαγκλήστε σκληρή επικάλυψη (6Η επιφάνεια) αντέχει γρατζουνιές, χημικές ουσίες και υγρασία.
Διεπαφή LVDS υψηλής ταχύτητας: Τα LVDs διπλής θύρας (2x8-bit) εξασφαλίζουν την απρόσκοπτη μετάδοση δεδομένων για συστήματα ελέγχου σε πραγματικό χρόνο.
Φυσίδα LED 50.000 ωρών: Σχεδιασμός ενεργειακού αποδοτικού με υποστήριξη από PWM, μειώνοντας την κατανάλωση ενέργειας κατά 30% έναντι CCFL.
Χωρητικότητα έτοιμο για επαφή: Προαιρετική exc3189 Το Touch IC υποστηρίζει τη λειτουργία γάντι/υγρού επιφάνειας (διεπαφή I2C/USB).
Λειτουργία ευρείας θερμοκρασίας: Αξιόπιστες επιδόσεις από συνθήκες κατάψυξης (0 ° C) έως βιομηχανικές ρυθμίσεις υψηλής θερμοκρασίας (+50 ° C).
Οπτική απόδοση: 300 CD/M² Φωτεινότητα, χρώματα 16,7m και τεχνολογία χαμηλής αντανάκλασης για την αναγνωσιμότητα του ηλιακού φωτός.
Βέβαια κατασκευή: Προφίλ Slim 8.2mm, δοκιμασμένη δόνηση/πτώση (ύψος 60cm) και προστατευμένο ESD (± 15kV αέρας/± 8KV εκφόρτιση επαφής).
Εύκολη ενσωμάτωση: Εισαγωγή τροφοδοσίας 5V DC, I2C-ρυθμιζόμενο VCOM και σύνδεσμος LVDS Plug-and-Play (StarConn 300B30-0000RA-M4).
Πιστοποιημένη αξιοπιστία: Θερμική ποδηλασία 120 ωρών (-10 ° C↔+60 ° C), δοκιμή υγρασίας (90% RH) και υλικά χωρίς αλογόνου.
Βιομηχανικοί πίνακες ελέγχου (αυτοματισμός, ρομποτική)
Ιατρικός διαγνωστικός εξοπλισμός
Digital Signage & Public Information
POS/λιανικό τερματικό
Συστήματα ψυχαγωγίας μεταφοράς
Κατασκευασμένη από την SAEF Technology (Shenzhen), το SFTO2380HY-7253ACT συνδυάζει στρατιωτική ανθεκτικότητα με τεχνολογία προβολής αιχμής. Η διεπαφή LVDS απλοποιεί την ενσωμάτωση με το Raspberry PI, το NVIDIA Jetson και τους βιομηχανικούς υπολογιστές, ενώ η ROHS/REACH Compliance εξαλείφει τα εμπόδια εισαγωγών στη Γερμανία, τη Γαλλία, το Ηνωμένο Βασίλειο και τις ΗΠΑ. Υποστηριζόμενη από μια 1ετή εγγύηση, αυτή η ενότητα βελτιστοποιείται για λειτουργία 24/7 σε αυστηρά EMC της Ευρώπης και περιβάλλοντα που ρυθμίζονται από την FCC της Βόρειας Αμερικής.
Εξωτερικές διαστάσεις
Προσδιορισμός
Παράμετρος | Προσδιορισμός | Μονάδα |
Ενεργός χώρος | 527.04 (Η) × 296.46 (V) | Mm |
Αριθμός Pixels | 1920 (h) × 1080 (v) | εικονοστοιχεία |
Εικονοστοιχείο | 0.2745*0.2745 | Mm |
Διάταξη εικονοστοιχείων | RGB Vertical Stripe | |
Φωτεινότητα Blu | 350 | CD/㎡ |
Εμφάνιση χρωμάτων | 16,7μ. | χρωματιστά |
Λειτουργία εμφάνισης | Μεταδιδακτική λειτουργία, συνήθως μαύρη | |
Διαστατικό περίγραμμα |
543 (h) × 317.4 (V) × 8.2 (d) τύπος. |
mm |
Επιφανειακή επεξεργασία | Αντι-Glare, Hardocating (3h) | |
Οπισθοδρομικός | Τύπος φωτισμού 1 | Υπολογιστές |
Ορισμός πείρου διασύνδεσης
Καρφίτσα | Σύμβολο | Περιγραφή |
1 | RO (0) n | Περίεργο σήμα LVDS- |
2 | RO (0) P | Περίεργο σήμα LVDS+ |
3 | RO (1) n | Περίεργο σήμα LVDS- |
4 | RO (1) P | Περίεργο σήμα LVDS+ |
5 | RO (2) n | Περίεργο σήμα LVDS- |
6 | RO (2) P | Περίεργο σήμα LVDS+ |
7 | ΑΕΔ | Εδαφος |
8 | Rocklk- | Περίεργο ρολόι LVDS- |
9 | Rocklk+ | Περίεργο ρολόι LVDS + |
10 | RO (3) n | Περίεργο σήμα LVDS- |
11 | RO (3) P | Περίεργο σήμα LVDS+ |
12 | Re (0) n | Ακόμη και σήμα LVDS- |
13 | Re (0) P | Ακόμα και το σήμα LVDS+ |
14 | ΑΕΔ | Εδαφος |
15 | Re (1) n | Ακόμη και σήμα LVDS- |
16 | Re (1) P | Ακόμα και το σήμα LVDS+ |
17 | ΑΕΔ | Εδαφος |
18 | Re (2) n | Ακόμη και σήμα LVDS- |
19 | Re (2) P | Ακόμα και το σήμα LVDS+ |
20 | Ακυρώ | Ακόμη και ρολόι LVDS- |
21 | Reclk+ | Ακόμα και το ρολόι LVDS + |
22 | Re (3) n | Ακόμη και ρολόι LVDS- |
23 | Re (3) P | Ακόμα και το ρολόι LVDS + |
24 | ΑΕΔ | Εδαφος |
25 | WP | Write Protect (High: Ενεργοποίηση, χαμηλή ή ανοιχτή: Γράψτε απενεργοποίηση) |
26 | SCL | I2C σειριακό ρολόι (για ρύθμιση VCOM) |
27 | SDA | I2C σειριακό ρολόι (για ρύθμιση VCOM) |
28 | 5V | Τροφοδοτικό DC |
29 | 5V | Τροφοδοτικό DC |
30 | 5V | Τροφοδοτικό DC |
Απόλυτη μέγιστη αξιολογήσεις
Παράμετρος |
Σύμβολο |
Min. |
Μέγιστο. |
Μονάδα |
Τάση τροφοδοσίας |
V DD |
-0.3 |
6 |
V |
Τάση λογικής τροφοδοσίας |
V σε |
VSS-0.3 |
V DD +0.3 |
V |
Θερμοκρασία λειτουργίας |
T op |
0 |
50 |
℃ |
Θερμοκρασία αποθήκευσης |
Tt |
-20 |
60 |
℃ |
Χαρακτηριστικά οπίσθιου φωτισμού
Παράμετρος |
Min. |
Τύπος. |
Μέγιστο. |
Μονάδα |
|
Τάση εισόδου φωτός LED ανάΑκροδέκτης εισόδου |
Πινέλο |
- |
55.2 |
- |
V |
Ρεύμα εισόδου φωτός LED ανά ρεύμα ανάΑκροδέκτης εισόδου |
Ipin |
- |
60 |
- |
Α |
Κατανάλωση ισχύος LED |
P bl |
- |
13.2 |
- |
W |
Blu Brightncs |
- |
300 |
350 |
- |
CD/㎡ |
LED-life-time |
|
|
50000 |
|
HRS |
Προδιαγραφή CTP
Κατηγορία |
Παράμετρος |
Προσδιορισμός |
Γενικός |
Δομή |
Καλύψτε το γυαλί + ITO Sensor Glass |
|
Ενίσχυση του φακού κάλυψης |
Φυσικά ενισχυμένο |
|
Καλύψτε τη σκληρότητα της επιφάνειας του φακού |
≥6h (σκληρότητα μολυβιού) |
|
Ρυθμός μετάδοσης φωτός |
≥85% |
|
Θερμοκρασία λειτουργίας |
-10 ℃ ~ +60 ℃, ≤85% RH |
|
Θερμοκρασία αποθήκευσης |
-20 ℃ ~ +70 ℃, ≤85% RH |
Ηλεκτρικός |
Διασυνδέομαι |
IIC / USB προαιρετικό |
|
Αγγίξτε το IC |
EXC3189 |
|
Τάση τροφοδοσίας (VDD) |
IIC: 3.3V USB: 5V |
|
Αντίσταση κεντρικού υπολογιστή (SDA/SCL) |
Διαμορφώσιμο στο κεντρικό σκάφος |
Περιβαλλοντικός |
Όροι λειτουργίας |
Λειτουργική σε ομίχλη/ επιφανειακό νερό/γάντι |
Επιφανειακές ιδιότητες |
Επιφανειακό μελάνι |
Αντι-UV |
|
Επιφανειακή επεξεργασία |
Anti-glare (θολότητα: 3%) |
|
Πλαστικοποίηση LCD-TP |
OCR (οπτικά καθαρή ρητίνη) |
Συμμόρφωση |
Υλικά πρότυπα |
Rohs & Halogen-Free Compliant |

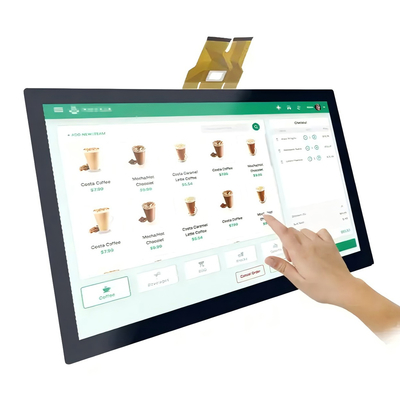

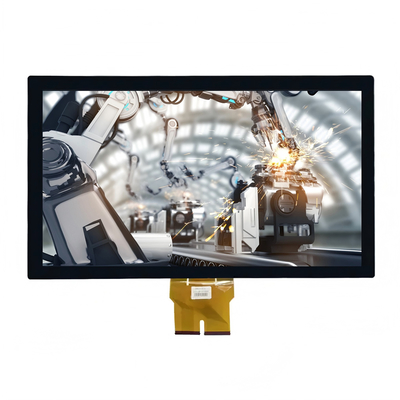

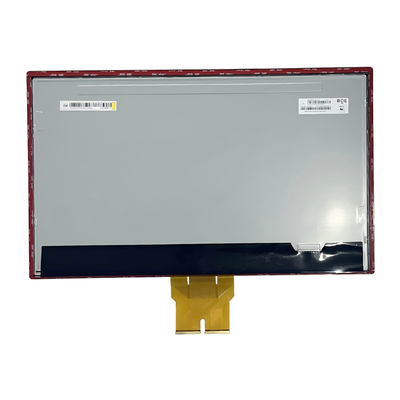

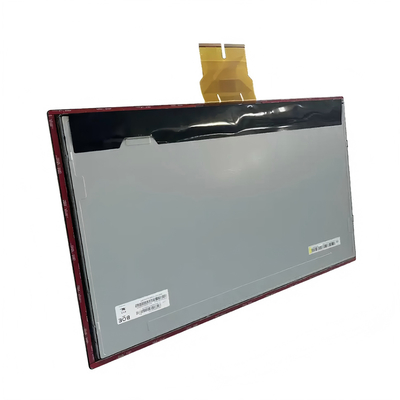

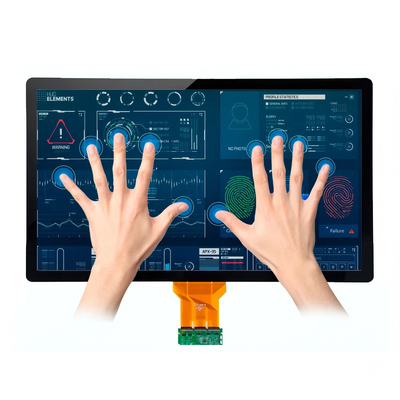

Εικόνα προϊόντος
