Λεπτομέρειες:
|
| Μέγεθος οθόνης: | 1,09 ίντσες Στρογγυλό | Ανάλυση: | 240×240 Pixels |
|---|---|---|---|
| Διασύνδεση: | SPI 4-Wire (SCL/SDA/CS/RS) | Βάθος Χρώματος: | 262K χρώματα |
| Κύκλος ελέγχου οδηγού: | GC9A01 (Ενσωματωμένη GRAM) | γωνία θέασης: | 85° προς όλες τις κατευθύνσεις |
| Φωτεινότητα επιφάνειας: | 400 cd/m2 | Εργασιακή θερμοκρασία.: | -20°C έως +70°C |
| Θερμοκρασία αποθήκευσης.: | -30°C έως +80°C | Δραστηριακή τάση: | Λογική: 1.65-3.3V (IOVCC) |
| Χρόνος απόκρισης: | 30 ms (Tr+Tf τυπικό) | Συμμόρφωση: | REACH, RoHS & Απαλλαγμένη από αλογόντα |
Υπερσύνθετο στρογγυλό TFT για φορητά & συσκευές IoT
Το SFTO109JY-7337AN είναι μια κυκλική μονάδα LCD TFT 1,09 ιντσών που έχει σχεδιαστεί για εφαρμογές περιορισμένου χώρου όπως smartwatches, ιατρικοί αισθητήρες και βιομηχανικές διεπαφές IoT.Με ανάλυση 240×240 και χρώματα 262K που τροφοδοτούνται από τον ελεγκτή GC9A01, παρέχει καθαρά γραφικά ενώ καταναλώνει εξαιρετικά χαμηλή ισχύ (μA-range sleep mode).
Βασικά Τεχνικά Πλεονεκτήματα
Απλουστευμένη ολοκλήρωση με ARM Cortex-M, ESP32 και Raspberry Pi Pico MCUs
Κριτικές προδιαγραφές για το ενσωματωμένο σχεδιασμό
Συμμόρφωση και διασφάλιση ποιότητας
Για τους μηχανικούς σχεδιασμού:Κατεβάστε διαγράμματα συγχρονισμού SPI, κώδικα εκκίνησης Arduino και αναφορές οπτικών δοκιμών στο πλήρες φύλλο δεδομένων.
Μηχανολογικές διαστάσεις περίγραμμα
![]()
Γενικές προδιαγραφές
| Άρθρα | Προδιαγραφές | Μονάδα |
| Στοιχείο οδήγησης | α-Si TFT | - |
| Μέγεθος περιγράμματος LCM | 30.59 (H) x 32.98 (V) | χμ |
| Ενεργός χώρος | 270,79 (H) x 27,79 (V) | χμ |
| Αριθμός εικονοστοιχείων | 240 ((H) X240 ((V) | pixel |
| Διατάξη των pixel | RGB Βόρεια λωρίδα | - |
| Πιξέλες | 0.1158 x 0.1158 | χμ |
| Εμφάνιση χρώματος | 262 χιλιάρικα. | χρώμα |
| Κατεύθυνση θέασης | Όλες | - |
| Ελεγκτής / οδηγός | GC9A01 | - |
| Διασύνδεση δεδομένων | SPI 4W | - |
| Πίσω φωτισμός | 2 Λευκό LED | - |
| Βάρος | ΔΕΠ | g |
Απόλυτες μέγιστες αξιολογήσεις
| Χαρακτηριστικά | Σύμβολο | - Μίνι. | Τύπος | Μαξ. Μαξ. |
Ενωση t |
|
Πρόσθετη τάση |
ΔΕΔΔΚ | -Τίποτα.3 | - | 4.6 | V |
| ΚΑΠ | -Τίποτα.3 | - | 4.6 | V | |
| Πύλη TFT σε τάση | VGH | -Τίποτα.3 | - | 27 | V |
| Τροφοδοσία TFT Gate Off | VGL | -Τίποτα.3 | - | 27 | V |
| Πίσω φως Προχωρητικό ρεύμα | ΑΝ | - | 40 | mA | |
| Θερμοκρασία λειτουργίας | ΤΟΠΡ | -20 | +70 | °C | |
| Θέρμανση αποθήκευσης | TSTG | - 30 | +80 | °C | |
| Η υγρασία | RH | - | 90 | % |
Χαρακτηριστικά DC
| Χαρακτηριστικά |
Σιμ μπόλ |
- Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα | Σημείωση |
| Η τάση τροφοδοσίας 1 |
ΔΕΔΚ Γ |
1.65 | 1.8 | 3.3 | V | |
| Δυναμική τάση τροφοδοσίας 2 | ΚΑΠ | 2.5 | 2.8 | 3.3 | V | |
| Διοδηγός πύλης υψηλής τάσης | VGH | 12 | - | 13 | V | |
| Οδηγός πύλης χαμηλής τάσης | VGL | - 11 | - | - 18 χρόνια. | V | |
|
Τρέχουσα κατανάλωση |
ΔΕΔ | - | ΔΕΠ | - | mA | Κανονική λειτουργία |
|
IDD-SL ΕΠΕ |
ΔΕΠ | UA | Κατάσταση ύπνου | |||
| Η τάση εισόδου | VIL | Εθνική Τράπεζα | - | 0.3IOVCC | V |
ΙΟVCC = 1,65 3.3 |
| Η τάση εισόδου | ΧΙΒ | 0.7IOVCC | - | ΔΕΔΔΚ | V | |
| Τεχνική διάταξη | Αεροπορία | Εθνική Τράπεζα | - | 0.2IOVCC | V | IOL= 1mA |
| Η τάση εξόδου είναι η τάση που καθορίζεται από το σύστημα. | VoH | 0.8IOVCC | - | ΔΕΔΔΚ | V | ΙΟΗ=-1mA |
Χαρακτηριστικά της μονάδας οπίσθιου φωτισμού
| Χαρακτηριστικά | Σύμβολο | Υπόθεση | - Μίνι. | Τύπος | Μαξ. Μαξ. | Μονάδα |
| Προωθητική τάση | Vf | IL=40mA | - | 2.8 | 3.0 | V |
| Προχωρητικό ρεύμα | ΙΙ | - | 40 | - | mA | |
| Φωτεινότητα | Επτά | IL=40mA | - | 450 | - Δεν ξέρω. | cd/m2 |
| Διάρκεια ζωής LED | - | IL=40mA | 20,000 | 25,000 | - Δεν ξέρω. | Ηρ |

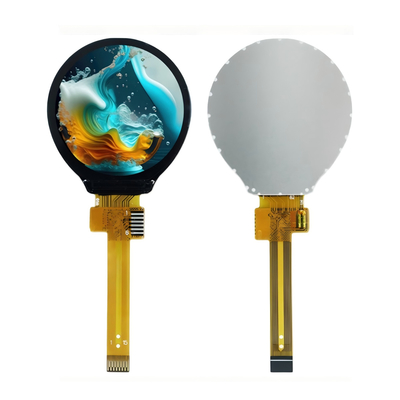

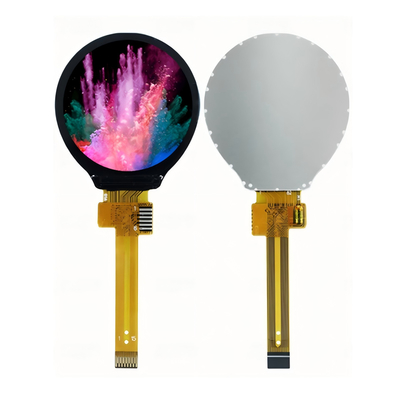

Εικόνα προϊόντος
![]()
![]()
