Λεπτομέρειες:
|
| Μέγεθος οθόνης: | 1.9 ίντσες (48.26 mm διαγώνιος) | Ανάλυση: | 176 (H) × 320 (V) εικονοστοιχίες |
|---|---|---|---|
| Τεχνολογία: | IPS TFT (Κανονικά Μαύρο) | Διασύνδεση: | Διπλή λειτουργία (SPI + 8-bit Parallel 8080) |
| Κύκλος ελέγχου οδηγού: | ST7789P3 (υποστηρίζει χρώματα 262K) | Φωτεινότητα: | 350 cd/m2 (νιτ) |
| Θερμοκρασία λειτουργίας: | -20°C έως +70°C (Βιομηχανική Κλάση) | Πίσω φωτισμός: | LED, 80mA Τυπ. | Διάρκεια ζωής 40.000 ώρες |
| Τροφοδοσία ρεύματος: | Αναλογικό 2.5V-3.3V. Λογική 1.65V-3.3V | Χρωματική γκάμα NTSC:: | 55% (CIE 1931) |
| Πίνακας αφής: | Πίνακας αφής: Προαιρετικός (Δομή G+F, I2C, IC CST816D) | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH και RoHS και απαλλαγή από αλογένια |
| Επισημαίνω: | Οθόνη LCD IPS TFT 1,9 ιντσών,LCD SPI παράλληλο ST7789P3 |
||
Το SFTO190JY-7267A-CT είναι μια μονάδα LCD TFT IPS 1,9 ιντσών σχεδιασμένη για βιομηχανικούς ελέγχους, ιατρικές συσκευές και φορητά όργανα. Διαθέτει οδηγό ST7789P3 και τεχνολογία σκληρής οθόνης IPS, προσφέροντας γωνίες θέασης 178°, αναλογία αντίθεσης 900:1 και χρωματική γκάμα 55% NTSC – εξασφαλίζοντας αξιόπιστη ορατότητα σε ακραία περιβάλλοντα (-20°C έως +70°C).
Υποστηρίζει τόσο διεπαφές SPI (4-αγωγών) όσο και 8-bit 8080 παράλληλες διεπαφές για απρόσκοπτη ενσωμάτωση με ARM Cortex-M/R, Raspberry Pi Pico και άλλες ενσωματωμένες πλατφόρμες.
Ειδικές ακίδες οδηγού οπίσθιου φωτισμού σταθερού ρεύματος (LED+/LED-) επεκτείνουν τη διάρκεια ζωής στις 40.000 ώρες (Σελίδα 8).
(2) Ανθεκτική Κατασκευή
Επικυρωμένο μέσω αποθήκευσης -30°C~80°C, προστασίας ±8kV ESD και δοκιμών πτώσης 60cm (συμμορφώνεται με IEC 60068-2-32).
Προαιρετικό χημικά ενισχυμένο γυαλί κάλυψης (≥6H σκληρότητα) με ≥85% μετάδοση φωτός (Σελίδα 5).
(3) Ακρίβεια Οπτικών Επιδόσεων
Ενεργή περιοχή: 22,7 × 42,72 mm | Βήμα pixel: 0,1335 mm | RGB κάθετη ριγωτή μήτρα.
Εργοστασιακά βαθμονομημένη λευκή κουκκίδα (CIE 1931 x=0,302/y=0,325) για ιατρική/βιομηχανική χρωματική ακρίβεια (Σελίδα 12).
Προ-δοκιμασμένος κώδικας αρχικοποίησης για πλατφόρμες STM32/Arduino (Σελίδες 18-19).
Μηχανικά σχέδια, χρονικά διαγράμματα και αναφορές οπτικών δοκιμών (πρότυπο BM-7) διαθέσιμα.
Προαιρετική λύση πολλαπλής αφής (IC CST816D μέσω I²C) με πλαστικοποίηση OCA.
◾ Πληροί τις οδηγίες RoHS (EU 2015/863), REACH SVHC και Halogen-Free.
◾ Η συσκευασία συμμορφώνεται με τις εντολές ανακυκλωσιμότητας EU 2025/40 (σε ισχύ από το 2026).
Μηχανικές Διαστάσεις
Πληροφορίες Προϊόντος
| Χαρακτηριστικά | Λεπτομέρειες | Μονάδα |
| Μέγεθος οθόνης (Διαγώνιος) | 1.9’’ | Ίντσα |
| Τύπος LCD | IPS TFT | - |
| Λειτουργία οθόνης | Κανονικά μαύρο | - |
| Ανάλυση | 170 RGB(H) x 320(V) | Pixels |
| Κατεύθυνση θέασης | ΟΛΕΣ | - |
| Μέγεθος μονάδας | 25(Π) x 49.33(Υ) x 2.11(T) | mm |
| Ενεργή περιοχή | 22.7(Π) x 42.72(Υ) | mm |
| Μέγεθος pixel | 0.1335(Π) x 0.1335(Υ) | mm |
| Διάταξη χρωμάτων | RGB κάθετη ρίγα | - |
| Διεπαφή | SPI/Παράλληλη | - |
| Χρώματα οθόνης | 262K | - |
| IC οδηγού | ST7789P3 | - |
| Με ή χωρίς πίνακα αφής | Χωρίς | - |
| Θερμοκρασία λειτουργίας | -20℃~70℃ | ℃ |
| Θερμοκρασία αποθήκευσης | -30℃~80℃ | ℃ |
| Φωτεινότητα επιφάνειας | 350 | cd/m2 |
Προδιαγραφή CTP
| Κατηγορία | Παράμετρος | Προδιαγραφή |
|
Γενικά |
Δομή | Γυαλί κάλυψης + φιλμ αισθητήρα ITO (G+F) |
| Διάσταση περιγράμματος | 31.0 (Υ) x 55.33 (V) x 3.64 (T) mm | |
| Ενίσχυση φακού κάλυψης | Χημικά ενισχυμένο | |
| Σκληρότητα επιφάνειας φακού κάλυψης | ≥6H (Σκληρότητα μολυβιού) | |
| Ρυθμός μετάδοσης φωτός | ≥85% | |
| Θερμοκρασία λειτουργίας | -20℃ ~ +70℃, ≤90% RH | |
| Θερμοκρασία αποθήκευσης | -30℃ ~ +80℃, ≤90% RH | |
|
Ηλεκτρικά |
Διεπαφή | I2C |
| Αφής IC | CST816D | |
| Τάση τροφοδοσίας (VDD) | 2.8V ~ 3.3V | |
| Αντίσταση κεντρικού υπολογιστή (SDA/SCL) | Διαμορφώσιμο στην κύρια πλακέτα | |
| Σημείο αφής | Μονή αφής, προαιρετική πολλαπλή αφής | |
| Περιβαλλοντικά | Συνθήκες λειτουργίας | Προσαρμόσιμο |
|
Επιφάνεια Ιδιότητες |
Μελάνι επιφάνειας | Διαφανής τύπος |
| Επεξεργασία επιφάνειας | Προσαρμόσιμο | |
| Πλαστικοποίηση LCD-TP | AIR, OCA Bonding Optional | |
| Συμμόρφωση | Πρότυπα υλικών | Συμμορφώνεται με RoHS & Halogen-Free |
Απόλυτες μέγιστες τιμές
| Στοιχείο | Σύμβολο | Ελάχ. | Μέγ. | Μονάδα |
| Τάση τροφοδοσίας λογικής | IOVCC | -0.3 | 4.0 | V |
| Τάση αναλογικής τροφοδοσίας | VCC | -0.3 | 4.6 | V |
| Θερμοκρασία λειτουργίας | Top | -20 | 70 | ℃ |
| Θερμοκρασία αποθήκευσης | Tst | -30 | 80 | ℃ |
Χαρακτηριστικά DC
| Στοιχείο | Σύμβολο | Ελάχ. | Τυπ. | Μέγ. | Μονάδα |
| Τάση αναλογικής τροφοδοσίας | VCC | 2.5 | 2.75 | 3.3 | V |
| Τάση τροφοδοσίας λογικής | IOVCC | 1.65 | 1.8 | 3.3 | V |
| Υψηλή τάση εισόδου | VIN | 0.7*IOVCC | - | IOVCC | V |
| Χαμηλή τάση εισόδου | VIL | GND | - | 0.3*IOVCC | V |
| Υψηλή τάση εξόδου | VOH | 0.8*IOVCC | - | IOVCC | V |
| Χαμηλή τάση εξόδου | VOL | GND | - | 0.2*IOVCC | V |
| Ρεύμα εισόδου | IIN | - | 20 | - | mA |
Χαρακτηριστικό οπίσθιου φωτισμού
| Στοιχείο | Σύμβολο | Ελάχ. | Τυπ. | Μέγ. | Μονάδα |
| Τάση προς τα εμπρός | VF | - | 3.2 | - | V |
| Ρεύμα προς τα εμπρός | IF | - | 80 | - | mA |
| Διασπορά ισχύος | Pd | - | 256 | - | mW |
| Διάρκεια ζωής LED (25 ºC) | - | 30000 | 40000 | - | Hrs |
Ορισμοί ακίδων
| Pin.No | Σύμβολο | Περιγραφή | |||||||||
| 1 | GND | Γείωση | |||||||||
| 2 | VCC | Τροφοδοσία για Analog | |||||||||
| 3 | IM2 |
|
|||||||||
| 4 | IM1 | ||||||||||
| 5 | RESET | Ακίδα επαναφοράς LCM | |||||||||
| 6 | CS | Ακίδα επιλογής τσιπ (“Low” ενεργοποίηση) | |||||||||
| 7 | DC/SCL | Ακίδα σειριακού ρολογιού. | |||||||||
| 8 | WR/RS | Ακίδα επιλογής καταχωρητή. | |||||||||
| 9 | RD | Ενεργοποίηση ανάγνωσης στη παράλληλη διεπαφή 8080 MCU. | |||||||||
| 10 | SDA | Ακίδα εισόδου/εξόδου διεπαφής SPI | |||||||||
| 11-18 | DB0-DB7 | Δίαυλος δεδομένων παράλληλης διεπαφής MCU. | |||||||||
| 19 | SDO | Ακίδα εξόδου διεπαφής SPI. | |||||||||
| 20 | LED+ | Άνοδος οπίσθιου φωτισμού | |||||||||
| 21-24 | LED- | Κάθοδος οπίσθιου φωτισμού | |||||||||
| 25 | GND | Γείωση | |||||||||
| 26-29 | NC | NC | |||||||||
| 30 | GND | Γείωση |

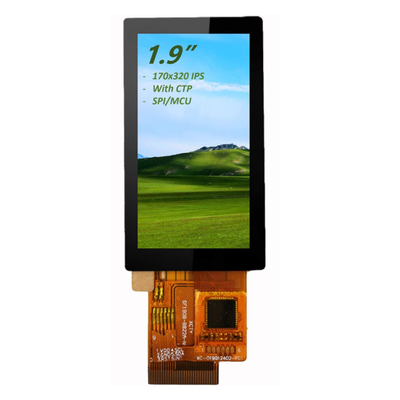

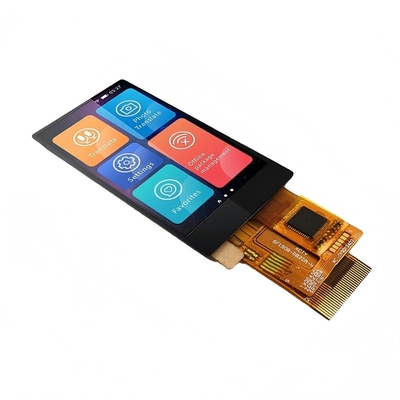

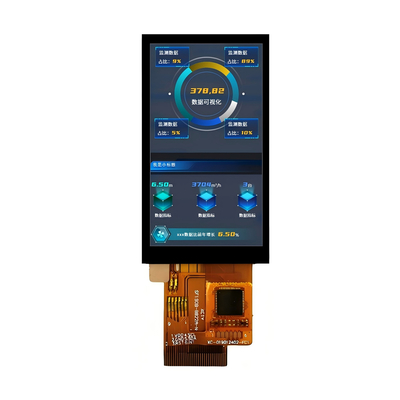

Εικόνα προϊόντος
![]()
![]()
