Λεπτομέρειες:
|
| Προϊόν: | Οθόνη LCD TFT | Μέγεθος οθόνης: | 5,0 ίντσες (διαγώνιος) |
|---|---|---|---|
| Ψήφισμα: | 480 (RGB) × 854 pixel | Φωτεινότητα: | 300 cd/m² (nits) |
| Διασύνδεση: | RGB 565 Παράλληλη | DRIVE IC: | ST7701S |
| Θερμοκρασία λειτουργίας: | -20 ° C έως +70 ° C | Θερμοκρασία αποθήκευσης: | -30°C έως +80°C |
| Τύπος οπίσθιου φωτισμού: | Πλαϊνό φως LED (12 LED) | Ζωή του φωτισμού πίσω: | 40.000 ώρες (Τυπικό) |
| Γωνία θέασης: | 80°/80°/80°/80° (Όλες οι κατευθύνσεις) | Συμμόρφωση: | Rohs, φτάστε |

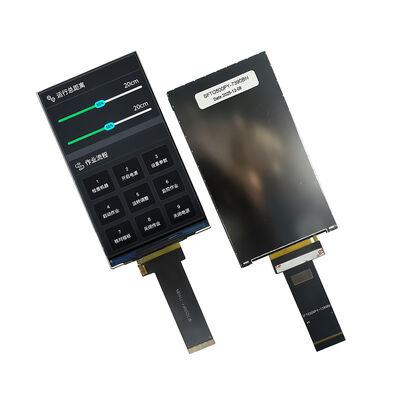

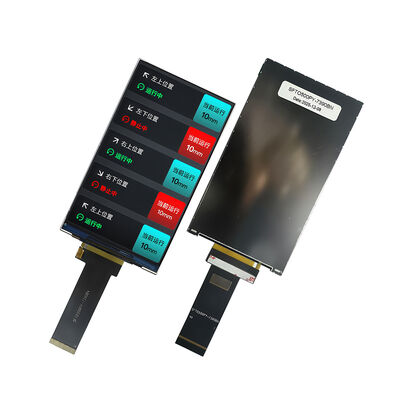

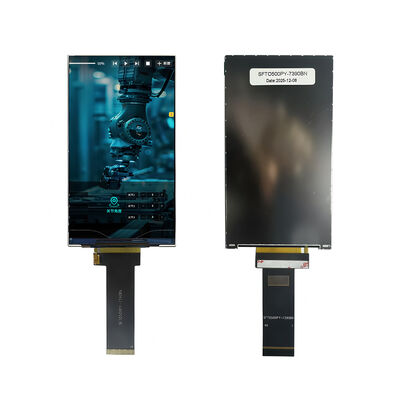

SFTO500PY-7390BN: Μια οικονομικά αποδοτική, 5 ιντσών TFT LCD μονάδα σχεδιασμένη για απαιτητικές εφαρμογές
Η SFTO500PY-7390BN είναι μια μονάδα LCD TFT 5,0 ιντσών που προσφέρει έναν ισορροπημένο συνδυασμό απόδοσης, αξιοπιστίας και εξαιρετικής αξίας.Με ανάλυση 480 (RGB) x 854, μια τυποποιημένη παράλληλη διεπαφή RGB και ένα ανθεκτικό σχεδιασμό που έχει επαληθευτεί για λειτουργία από -20°C έως 70°C, η ενότητα αυτή αποτελεί μια βέλτιστη λύση οθόνης για τους μηχανικούς και τους σχεδιαστές στο χώρο τηςΗνωμένες Πολιτείες και ΓερμανίαΗ τεχνολογία αυτή έχει ως στόχο την ανάπτυξη βιομηχανικών HMI, φορητών συσκευών, ιατρικών οργάνων και ενσωματωμένων συστημάτων ελέγχου.
Σχεδιασμένο για να απλοποιήσει τη διαδικασία ανάπτυξής σας:
Καθαρή οπτική απόδοση:Η φωτεινότητα των 300 νιτ και η αναλογία αντίθεσης 1200:1 εξασφαλίζουν την αναγνώσιμότητα σε τυπικά εσωτερικά περιβάλλοντα.Ένα εύρος χρωμάτων 70% NTSC παρέχει επαρκή χρωματική αναπαράσταση για τους δείκτες κατάστασης και τις διεπαφές χρήστη.
Εύκολη ενσωμάτωση υλικού:ΗΠαράλληλη διεπαφή RGB 565με τυποποιημένα σήματα ελέγχου (επιλέξιμη λειτουργία DE ή HV) εξασφαλίζει απλή συμβατότητα με ένα ευρύ φάσμα MPU, FPGAs και βιομηχανικών MCU που επικρατούν στις αγορές των ΗΠΑ και της Ευρώπης,μείωση του χρόνου και της πολυπλοκότητας της ολοκλήρωσης.
Κατασκευασμένο για βιομηχανικά περιβάλλοντα:Με έναεκτεταμένο εύρος θερμοκρασίας λειτουργίας (-20°C ~ +70°C)Η εν λόγω μονάδα είναι κατάλληλη για εφαρμογές που υπόκεινται σε διακυμάνσεις θερμοκρασίας.και προστασία ESD (±8kV εκκένωση αέρα), εξασφαλίζοντας μακροπρόθεσμη σταθερότητα σε δύσκολες συνθήκες.
Μακροχρόνιο φωτισμό:Το σύστημα πλευρικού φωτισμού LED προσφέρει μια τυπική διάρκεια ζωής40,000 ώρεςΗ δυνατότητα εξασθένησης PWM επιτρέπει εύκολη ρύθμιση της φωτεινότητας για τη βελτιστοποίηση της κατανάλωσης ενέργειας.
Σύνθετη και αξιόπιστη κατασκευή:Με λεπτό προφίλ2.1 mmΟι ενότητες είναι υπόκεινται σε πολύ υψηλές τιμές και σε ακριβείς διαστάσεις περίγραμμα, διευκολύνοντας το σχεδιασμό συμπαγούς προϊόντων.Επιθεώρηση AQL σύμφωνα με το MIL-STD-105E Επίπεδο II, εξασφαλίζοντας υψηλή ποιότητα και συνέπεια για την γραμμή παραγωγής σας.
Ιδανικό για την επίλυση ειδικών προκλήσεων σχεδιασμού σε:
Βιομηχανική αυτοματοποίηση (Germany/USA Focus):Ιδανική για εργοστασιακά πάνελ HMI, διεπαφές PLC και εξοπλισμό δοκιμών.ενώ η ανθεκτική ποιότητα κατασκευής ανταποκρίνεται στις προσδοκίες για μηχανήματα που προορίζονται για τις γερμανικές και βορειοαμερικανικές αγορές.
Φορητές συσκευές:Κατάλληλο για φορητές ιατρικές οθόνες, διαγνωστικά εργαλεία και εξοπλισμό δοκιμών πεδίου.
Μεταφορές & Λογιστική:Μπορεί να χρησιμοποιηθεί σε βοηθητικές οθόνες οχημάτων, συσκευές παρακολούθησης και τερματικούς σταθμούς ανελκυστήρων.
Πίνακες ελέγχου IoT και έξυπνα:Η διεπαφή RGB με άμεση κίνηση εξαλείφει την ανάγκη για εξωτερικό ελεγκτή οθόνης, συμβάλλοντας στη μείωση του συνολικού κόστους BOM του συστήματος και του αποτυπώματος σχεδιασμού.
Γιατί οι μηχανικοί στις ΗΠΑ και τη Γερμανία επιλέγουν την τεχνολογία Saef:
Ασφαλής αξία:Σε μια ελκυστική τιμή, δεν θυσιάζουμε την ποιότητα ή τη συμμόρφωση.Κανονισμοί RoHS (2011/65/EU & 2015/863) και REACH, διευκολύνοντας την είσοδο του προϊόντος σας στην αγοράΕυρωπαϊκή Ένωση (συμπεριλαμβανομένης της Γερμανίας)και τις αγορές της Βόρειας Αμερικής.
Υποστήριξη με επίκεντρο τον μηχανικό:Παρέχουμε ολοκληρωμένη τεκμηρίωση, συμπεριλαμβανομένου ενός πλήρους φύλλου δεδομένων, διαγραμμάτων, μηχανικών σχεδίων και προδιαγραφών χρονολόγησης διεπαφής, για να επιτρέψουμε ακριβή διάταξη PCB και ταχύτερη δημιουργία πρωτοτύπων.
Τεχνική εταιρική σχέση:Η ομάδα υποστήριξής μας κατανοεί τις προκλήσεις της ολοκλήρωσης. παρέχουμε την απαραίτητη τεχνική καθοδήγηση για το debugging της διεπαφής. Για έργα με απαιτήσεις όγκου ή ειδικές τροποποιήσεις (π.χ.,Προσαρμοσμένες ακολουθίες εκκίνησης, βαθμονόμηση φωτεινότητας), προσφέρουμεΣυνεργασία OEM/ODM.
Συμμόρφωση και εγγύηση
Εξασφάλιση ποιότητας:Κατασκευάστηκε υπό την ονομασίαISO9001:2015Εpiιχειρησιακό piρόγραα piροσδιορισούΕγγύηση λειτουργίας 1 έτος.
Περιβαλλοντική συμμόρφωση:Πλήρης συμμόρφωση με:ΕΕ RoHS και REACHΗ Επιτροπή θα πρέπει να λάβει τα αναγκαία μέτρα για ναΓερμανία και σε όλη την Ευρώπη.
Επόμενο βήμα:Το SFTO500PY-7390BN είναι διαθέσιμο για δειγματοληψία και παραγγελίες όγκου.Καλούμε τους μηχανικούς, τους ειδικούς προμηθειών και τους υπεύθυνους λήψης αποφάσεων να ζητήσουν ένα δείγμα για αξιολόγηση ή να επικοινωνήσουν με την ομάδα πωλήσεων μας για μια ανταγωνιστική προσφορά προσαρμοσμένη στις απαιτήσεις του έργου σας.Συνεργαστείτε με τη Saef για μια λύση οθόνης που συνδυάζει οικονομική απόδοση με αποδεδειγμένη αξιοπιστία.
Μηχανικές διαστάσεις
![]()
Χαρακτηριστικά του προϊόντος
| Άρθρο | Προδιαγραφές | Μονάδα |
| Μέγεθος οθόνης | 50,0 ίντσες | Διαγώνια |
| Αριθμός pixel | 480RGB ((H) x 854 ((V) | Πιξέλες |
| Περιοχή εμφάνισης | 61.56 ((H) x109.53 ((V) | χμ |
| Πίτσα των pixel | 128.25 ((H) x128.25 ((V) | Εμ... |
| Διάσταση του σχεδίου | 66.4x120.05x2.1 ±0.1 | χμ |
| Διατάξη των pixel | Βόρεια λωρίδα RGB | - Τι; |
| Τρόπος εμφάνισης | Συνήθως μαύρο | - Τι; |
| Κατεύθυνση θέασης | Όλες | - Τι; |
| Κατεύθυνση αντιστροφής γκρι | - Δεν ξέρω. | |
| Εμφάνιση χρώματος | 262 χλμ. | - Τι; |
| Φωτεινότητα ((cd/m2) | 300 | νιτ |
| Αντιδιαστολή | 1200:1 | - Τι; |
| Επεξεργασία επιφάνειας | - Τι; | - Τι; |
| Διασύνδεση | RGB565 | |
| Πίσω φωτισμός | Τύπος πλευρικού φωτισμού LED | - Τι; |
| Δραστηριότητα IC | ST7701S | |
| Θερμοκρασία λειτουργίας | -20~70 | °C |
| Θέρμανση αποθήκευσης | -30~80 | °C |
| Βάρος | - Τι; | g |
Ορισμός διεπαφής καρφίτσας
| Πίνακα αριθμού. | Σύμβολο | Λειτουργία |
| 1 | LEDK | Πίσω φως LED (Καθοδίου) |
| 2 | LEDA | Πίσω φως LED ((Ανόδος) |
| 3 | Εθνική Τράπεζα | Γη |
| 4 | ΚΑΚ | Ηλεκτρική τροφοδοσία. 2.8V |
| 5~9 | Ρ0-Ρ4 | Εισαγωγή δεδομένων RGB κόκκινο |
| 10 ~ 12 | Εθνική Τράπεζα | Γη |
| 13 έως 18 | Γ0-Γ5 | Εισαγωγή δεδομένων RGB πράσινο |
| 19~20 | Εθνική Τράπεζα | Γη |
| 21 ~ 25 | Β0-Β4 | Εισαγωγή δεδομένων RGB μπλε |
| 26 ~ 29 | Εθνική Τράπεζα | Γη |
| 30 | PCLK | Σήμα ρολογιού με κηλίδες για λειτουργία διεπαφής RGB |
| 31 | Εθνική Κεντρική Τράπεζα | Εθνική Κεντρική Τράπεζα |
| 32 | HSYNC | Σήμα συγχρονισμού γραμμής για λειτουργία διεπαφής RGB |
| 33 | VSYNC | Σήμα συγχρονισμού πλαισίου για λειτουργία διεπαφής RGB |
| 34 | DE | Σήμα ενεργοποίησης δεδομένων για λειτουργία διεπαφής RGB |
| 35 | Εθνική Κεντρική Τράπεζα | Εθνική Κεντρική Τράπεζα |
| 36 | Εθνική Τράπεζα | Γη |
| 37 | Επαναφορά | Επαναφορά εισόδου. |
| 38 | ΣΔΑ | Πινάκη δύο κατευθύνσεων εισόδου/εξόδου σειριακών δεδομένων SPI |
| 39 | ΣΚΛ | Ρολόι διεπαφής SPI |
| 40 | ΚΑ | Τσιπ επιλέξτε πιν εισόδου |
Οπτική προδιαγραφή
| Άρθρο | Σύμβολο | Υπόθεση | Ελάχιστο | Τύπος | Μαξ | Μονάδα | |
| Λευκή φωτεινότητα (κέντρο) | Επτά |
Θ=0 φυσιολογικό Παρακολούθηση Γωνία ΙΒΛ=80mA |
- Δεν ξέρω. | 300 | - Δεν ξέρω. | cd/m2 | |
| Χρόνος απόκρισης | Tr+Tf | - Δεν ξέρω. | 35 | 40 | ms | ||
| Αναλογία αντίθεσης | Επενδύσεις | 900 | 1200 | - Δεν ξέρω. | - Δεν ξέρω. | ||
|
Χρώμα Χρωματικότητα (CIE1931) |
λευκό | Wx | 0.278 | 0.308 | 0.338 | ||
| Ο Γουάι | 0.309 | 0.339 | 0.369 | ||||
|
Γωνία θέασης |
Χορ |
ΘL |
CR≥10 |
- Δεν ξέρω. | 80 | - Δεν ξέρω. | |
| ΘR | - Δεν ξέρω. | 80 | - Δεν ξέρω. | ||||
|
Βε |
ΘU | - Δεν ξέρω. | 80 | - Δεν ξέρω. | |||
| ΘD | - Δεν ξέρω. | 80 | - Δεν ξέρω. | ||||
| Ομοιότητα φωτεινότητας | Μέσος όρος | Θ=0 | 80 | 90 | - Δεν ξέρω. | % | |
| Χρωματική διάσταση | NTSC | Θ=0 | 65 | 70 | - Δεν ξέρω. | % | |
| Οπτιμική κατεύθυνση θέασης | Όλες | ||||||
Ηλεκτρικά χαρακτηριστικά της μονάδας TFT LCD
| Άρθρο | Σύμβολο | - Μίνι. | Τύπος. | Μαξ. Μαξ. | Μονάδα |
| Αναλογική τάση τροφοδότησης | ΔΕΔ | 2.4 | 2.8 | 3.3 | V |
| Ψηφιακή τάση τροφοδοσίας | ΔΕΔΔ | 1.65 | 1.8 | 3.3 | |
| Σημείο εισόδου | ΧΙΒ | 0.7VDDI | - | ΔΕΔΔ | V |
| VIL | Εθνική Τράπεζα | - | 0.3VDDI | V |
Χαρακτηριστικά μονάδας οπίσθιου φωτισμού
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| ρεύμα LED | ΙΙ | - | 30 | 40 | mA |
| Ηλεκτρική τάση | Επικεφαλής | - | 18 | 19.2 | V |
| Διάρκεια ζωής λειτουργίας LED | Ηρ | 30000 | 40000 | - | Η ώρα |
