Λεπτομέρειες:
|
| Προϊόν: | Οθόνη LCD TFT | Μέγεθος οθόνης: | 0.96 ίντσες (διαγώνια) |
|---|---|---|---|
| Ψήφισμα: | 80 (RGB) x 160 pixel | Διασύνδεση: | 4-Wire SPI (σειριακή περιφερειακή διεπαφή) |
| IC προγράμματος οδήγησης: | ST7735S | Λάμψη: | 260 cd/m² (Τυπικό) |
| Γωνία θέασης: | 80° (Όλες οι κατευθύνσεις) | Λειτουργική θερμοκρασία.: | -20 ° C έως +70 ° C |
| Διαστάσεις μονάδας: | 13,5 mm (Υ) x 27,9 mm (V) x 1,5 mm (Δ) | Τάση τροφοδοσίας: | 2,8V / 3,3V (VCC), 1,8V/2,8V/3,3V (IOVCC) |
| Οπίσθιος φωτισμός: | 1x Λευκό LED (20mA τυπικό) | Συμμόρφωση: | Rohs, φτάστε |

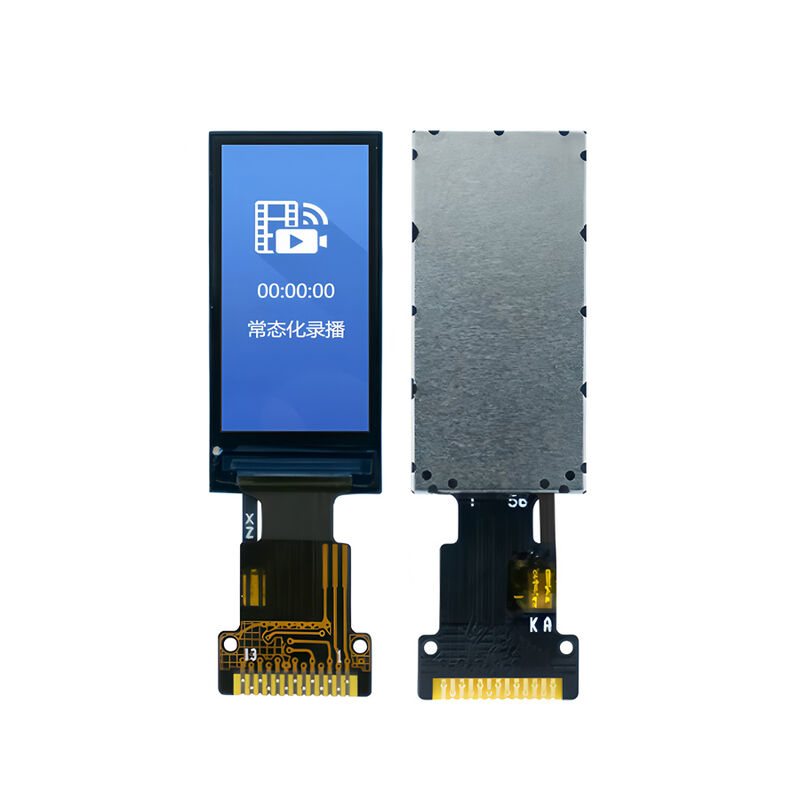

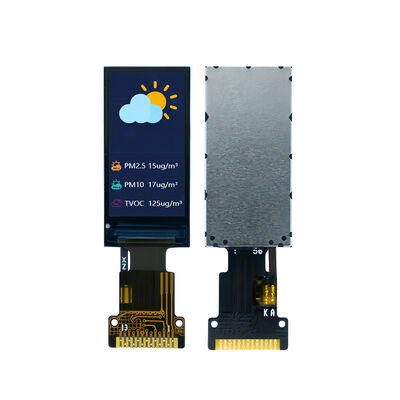

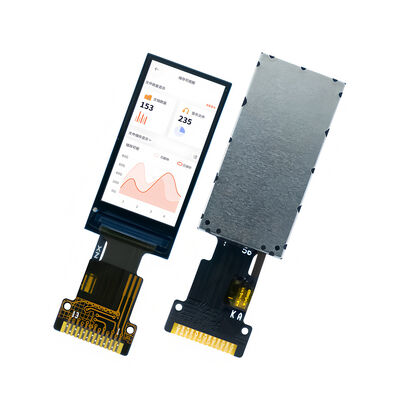

SFTO096JY-7419AN: Η απόλυτη λύση οθόνης με πολύ συμπαγές χρώμα για περιορισμένα σε χώρο ενσωματωμένα συστήματα
Το SFTO096JY-7419AN, κατασκευασμένο από την Saef Technology Limited, καθορίζει το σημείο αναφοράς για μικροσκοπικές έγχρωμες οθόνες.Το 96 ιντσών TFT LCD μοντέλο προσφέρει μια καθαρή ανάλυση 80x160 μέσα σε ένα απίστευτα συμπαγές αποτύπωμα 13.5mm x 27.9mm. Διοδηγείται από το δημοφιλές ST7735S IC μέσω μιας απλής 4-σύρματης διεπαφής SPI, προσφέρει στους μηχανικούς στις ΗΠΑ και την Ευρώπη μια αξιόπιστη, χαμηλής κατανάλωσης λύση εμφάνισης χρώματος για φορητή τεχνολογία,Αισθητήρες IoT, φορητές ιατρικές συσκευές, και συμπαγές βιομηχανικό έλεγχο όπου κάθε κυβικό χιλιοστόμετρο μετράει.
Σχεδιασμένο για ενσωμάτωση όπου οι άλλοι δεν μπορούν να χωρέσουν:
Μεγιστοποιώντας το ελάχιστο ακίνητο PCB: Με ενεργό χώρο μόλις 10,8 χ 21,7 χιλιοστών και συνολικό βάθος μονάδας 1,5 χιλιοστών,Αυτή η οθόνη λύνει την κύρια πρόκληση της προσθήκης μιας διεπαφής χρήστη σε συσκευές μεγέθους γραμματοσήμουΕπιτρέπει την ένδειξη της κατάστασης χρώματος, βασικά γραφικά και ανάγνωση δεδομένων, όπου προηγουμένως ήταν δυνατή μόνο η χρήση LED.
Η αποτελεσματικότητα είναι φιλική προς τον μικροελεγκτή: Η 4-σύρματη διεπαφή SPI ελαχιστοποιεί τις απαιτήσεις αριθμού πινών (CS, DC, RESET, SDA, SCL),απελευθέρωση κρίσιμων GPIO σε μικροελεγκτές περιορισμένων πόρων (MCU) όπως ARM Cortex-M0+ ή ESP32Αυτό απλοποιεί τη δρομολόγηση PCB και μειώνει το υπερχρέωμα firmware σε σύγκριση με τις παράλληλες διεπαφές.
Υψηλή ορατότητα σε ένα μικροσκοπικό πακέτο: Παρά το μέγεθός του, παρέχει φωτεινή έκδοση 260 νιτ με αναλογία αντίθεσης 800:1, εξασφαλίζοντας σαφή αναγνώσιμη σε διάφορες συνθήκες φωτισμού.Η γωνία θέασης 80 μοιρών παρέχει ευελιξία στον προσανατολισμό της συσκευής.
Δυνατότητα για απαιτητικές εφαρμογές: Προσαρμοσμένη για λειτουργία από -20 °C έως +70 °C και υποβλήθηκε σε πλήρη δοκιμή περιβαλλοντικών πιέσεων (θερμικός κύκλος, δονήσεις, ESD),Αυτή η μονάδα έχει σχεδιαστεί για να αντέξει τις δυσκολίες της φορητής και εξωτερικής χρήσης..
Απλοποιημένη διαχείριση ισχύος: ευέλικτες λογικές (IOVCC: 1,8V/3,3V) και αναλογικές (VCC: 2,8V/3,3V) τάσεις τροφοδοσίας, σε συνδυασμό με ένα ενιαίο φως LED χαμηλού ρεύματος,διευκόλυνση της ενσωμάτωσης σε αρχιτεκτονικές συστημάτων χαμηλής κατανάλωσης.
Ιδανικό για την επόμενη γενιά μικροεξοπλισμού:
Φορούμενα ηλεκτρονικά και ελεγκτικά συστήματα υγείας (φιλικές ταινίες, έξυπνα πακέτα): παρέχει απαραίτητη ανατροφοδότηση από τον χρήστη με ελάχιστο μέγεθος και ισχύ.
Βιομηχανικοί αισθητήρες IoT και χειροκίνητα εργαλεία: Για την εμφάνιση μετρήσεων σε πραγματικό χρόνο, μενού διαμόρφωσης ή κωδικών κατάστασης σε φορητό διαγνωστικό εξοπλισμό.
Διασύνδεση καταναλωτικών ηλεκτρονικών συσκευών (έξυπνο σπίτι, συσκευές ήχου): Προσθέτει υψηλής ποιότητας ανατροφοδότηση σε συμπαγείς τηλεχειριστήρες, ανιχνευτές Bluetooth ή χειριστήρια έξυπνων συσκευών.
Φορητές ιατρικές και διαγνωστικές συσκευές: Κατάλληλες για συμπαγείς οθόνες όπου απαιτείται η εμφάνιση ζωτικών αριθμητικών δεδομένων ή απλών μορφών κυμάτων.
Η τεχνολογία Saef: Συνεργάτης σας για μικροσκοπικές λύσεις οθόνης
Προσαρμόστε στην ακριβή ανάγκη σας: Χρειάζεστε μια έκδοση με δυνατότητα αφής (RTP ή PCAP) για διαδραστικές μικροεπιφάνειες; Απαιτείτε διαφορετικό συνδετήρα ή προσανατολισμό FPC;Ειδικευόμαστε σε χαμηλή MOQ προσαρμογές και ημι-προσαρμοσμένα σχέδια για να προσαρμόσει αυτό το 096 ιντσών πλατφόρμα για τις ειδικές μηχανικές και ηλεκτρικές απαιτήσεις σας.
Σχεδιασμένο για αξιόπιστη κατασκευή: Η μονάδα υποβάλλεται σε επιθεώρηση AQL σύμφωνα με το MIL-STD-105E, διασφαλίζοντας συνεπή ποιότητα για την παραγωγή όγκου.σχεδιακές αναφορές, βιβλιοθήκες οδηγών, και ακριβή 2D / 3D μηχανικά αρχεία.
Μια αξιόπιστη αλυσίδα εφοδιασμού για τις παγκόσμιες αγορές: Ως πιστοποιημένος κατασκευαστής ISO, τα προϊόντα μας έχουν σχεδιαστεί για να πληρούν τις απαιτήσεις της ΕΕ RoHS και REACH,διευκόλυνση της ομαλής ενσωμάτωσης σε προϊόντα που προορίζονται για τις αγορές της Βόρειας Αμερικής και της Ευρώπης.
Τεχνική εξασφάλιση για τους μηχανικούς
Αποδεδειγμένη αξιοπιστία: Οι ολοκληρωμένες δοκιμές αξιοπιστίας επικυρώνουν την απόδοση υπό θερμική, μηχανική και περιβαλλοντική πίεση.
Μηχανικός-Κεντρική τεκμηρίωση: παρέχουμε σαφή φύλλα δεδομένων, ακολουθίες εκκίνησης και σημειώσεις εφαρμογής για να επιταχύνουμε τη φάση πρωτότυπησης σας από ημέρες σε ώρες.
Εγχειρίδιο & Υποστήριξη έτοιμο: Καλούμε μηχανικούς ενσωματωμένου υλικού, σχεδιαστές προϊόντων και ειδικούς προμηθειών να αξιολογήσουν το SFTO096JY-7419AN.Συζητήστε τις ιδέες προσαρμογήςΣυνεργαστείτε με την Saef για να ξεπεράσετε τους περιορισμούς μεγέθους χωρίς να συμβιβαστεί η ικανότητα προβολής ή η αξιοπιστία του προμηθευτή.
Μηχανικές διαστάσεις
![]()
Ορισμός διεπαφής καρφίτσας
| Πιν. Όχι. | Σύμβολο | Περιγραφή |
| 1 | ΤΠ0 | Διασύνδεση TP |
| 2 | ΤΠ1 | Διασύνδεση TP |
| 3 | ΣΔΑ |
Εισαγωγή σειριακών δεδομένων |
| 4 | ΣΚΛ |
Σειριακή καρφίτσα ρολογιού. |
|
5 |
Δ/Κ |
Εγγραφείτε επιλέξτε πιν D/C = ∆ 1 ∆: Εμφάνιση δεδομένων. D/C = ∆0 ∆: Δεδομένα εντολής. |
| 6 | Επαναφορά |
Πίνακα επαναφοράς LCM |
| 7 | ΚΑ |
Τσιπ επιλέξτε πιν (((Κατώτατη ενεργοποίηση) |
| 8 | Εθνική Τράπεζα | Γη |
| 9 | Εθνική Κεντρική Τράπεζα | Άδειο PIN |
| 10 | ΚΑΚ |
Ηλεκτρική τροφοδοσία για αναλογικό (2.8V-3.3V) |
| 11 | LEDK |
Καθοδός φώτος πίσω |
| 12 | LEDA |
Άνωδος του φώτος πίσω |
| 13 | Εθνική Τράπεζα | Γη |
Απόλυτες μέγιστες αξιολογήσεις
| Παράμετρος | Σύμβολο | Ελάχιστο | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | -Ούτε ένα.3 | 4.6 | V |
| Ανάλογη τάση τροφοδοσίας | ΚΑΚ | -Ούτε ένα.3 | 4.6 | V |
| Θερμοκρασία λειτουργίας | Πάνω | -20 | 70 | °C |
| Θέρμανση αποθήκευσης | Tst | - 30 | 80 | °C |
| Η υγρασία | RH |
- Δεν ξέρω. |
90% (μέγιστο 60C) | RH |
Ηλεκτρικά χαρακτηριστικά
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Η τάση τροφοδοσίας λογικής | ΔΕΔΔΚ | 1.65 | 1.8/2.8 | 3.3 | V |
| Ανάλογη τάση τροφοδοσίας | ΚΑΚ | 2.6 | 2.8 | 3.3 |
- Δεν ξέρω. |
| ρεύμα εισόδου | Ειδικότητα |
- Δεν ξέρω. |
20 |
- Δεν ξέρω. |
mA |
Χαρακτηριστικά της μονάδας οπίσθιου φωτισμού
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα |
| Προωθητική τάση | Vf | 3.0 | 3.2 | 3.4 | V |
| Προχωρητικό ρεύμα | Αν |
- Δεν ξέρω. |
20 |
- Δεν ξέρω. |
mA |
| Διάρκεια ζωής λειτουργίας |
- Δεν ξέρω. |
20000 | 30000 |
- Δεν ξέρω. |
Ωρες |
| Φως επιφάνειας |
- Δεν ξέρω. |
- Δεν ξέρω. |
260 |
- Δεν ξέρω. |
cd/m2 |
