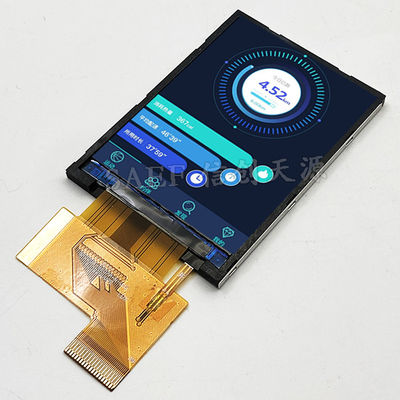

QVGA 240x320 Οθόνη TFT 2.2 ιντσών, Οθόνη LCD 39 ακίδων ST7789V 18 Bits Interface

SF-TC220T-8607A-N: Μονάδα LCD TFT υψηλής απόδοσης 2,2 ιντσών που έχει σχεδιαστεί για ευέλικτη ενσωμάτωση ενσωματωμένων συστημάτων
Η Saef Technology Limited παρουσιάζει τηνSF-TC220T-8607A-N, ένα ισχυρό και ευέλικτο2Μονάδα LCD TFT 0,2 ιντσώνΗ συσκευή είναι κατασκευασμένη με την ικανότηταST7789V διασταυρωτής IC οδηγούΗ εν λόγω ενότητα έχει σχεδιαστεί για μηχανικούς και προγραμματιστές στον τομέα της τεχνολογίας.ΗΠΑ και ΕυρώπηΟι νέες τεχνολογίες που χρησιμοποιούνται για την κατασκευή συσκευών ηλεκτρονικού ρεύματος και ηλεκτρονικών συστημάτων, περιλαμβάνουν επίσης την τεχνολογία των συσκευών ηλεκτρονικού ρεύματος και των συσκευών ηλεκτρονικού ρεύματος.-20°C έως +70°CΗ ευκολότερη λειτουργία του, το καθιστά αξιόπιστη επιλογή τόσο για εμπορικά όσο και για απαιτητικά περιβάλλοντα.

Τεχνική κατάδυση: Αντιμετώπιση των βασικών προκλήσεων ολοκλήρωσης
Σχεδιασμένα για την επίλυση συγκεκριμένων εμποδίων σχεδιασμού σε ενσωματωμένες οθόνες:

• Ευελιξία διεπαφής για τη βέλτιστη αντιστοίχιση του επεξεργαστή:Η βασική δύναμη της ενότητας είναι ηρυθμιζόμενη παράλληλη διεπαφήΧρησιμοποιώντας τις καρφίτσες IM[3:0], οι μηχανικοί μπορούν να επιλέξουν μεταξύ16/18-bit λειτουργία RGBγια υψηλής ταχύτητας, ειδικούς ελεγκτές οθόνης ήΠαράλληλη λειτουργία MCU (8080/6800 σειρά)Αυτό λύνει το κοινό δίλημμα της επιλογής μιας οθόνης που ταιριάζει με την εγγενή διεπαφή του επεξεργαστή σας,αποφεύγοντας την ανάγκη για εξωτερικά κυκλώματα διασύνδεσης γέφυρας και απλοποιώντας το σχεδιασμό PCB.

• Υψηλότερη οπτική απόδοση σε συμπαγές μέγεθος:Με τυπική φωτεινότητα300 νιτκαι αναλογία αντίθεσης700:1, αυτή η οθόνη 2,2 ιντσών εξασφαλίζει εξαιρετική ευανάγνωση.12 η ώρα κατεύθυνση θέασηςείναι βελτιστοποιημένο για τυπική κάθετη τοποθέτηση σε συσκευές χειριστή ή πίνακες ελέγχου, παρέχοντας σταθερό χρώμα και αντίθεση στον κύριο χρήστη.

• Σκληρή κατασκευή για μακροχρόνια αξιοπιστία:Σχεδιασμένη για να αντέχει στις αυστηρές συνθήκες συνεχούς λειτουργίας, η μονάδα είναι κατάλληλη για ένα ευρύ φάσμαβιομηχανικό εύρος θερμοκρασίαςκαι υποβλήθηκαν σε ολοκληρωμένες δοκιμές αξιοπιστίας, συμπεριλαμβανομένης της λειτουργίας σε υψηλές/χαμηλές θερμοκρασίες, θερμικού σοκ και αντοχής στην υγρασία.Αυτό εξασφαλίζει σταθερή απόδοση σε εφαρμογές από το εργοστάσιο μέχρι τα εσωτερικά των αυτοκινήτων.

• Απλοποιημένη σχεδίαση ισχύος:Η χωριστή λογική (IOVCC: 1.8V/2.8V) και οι αναλογικές (VDD: 2.8V) πινές τροφοδοσίας επιτρέπουν τη διαχείριση της ισχύος με λεπτό κόκκο,βοηθώντας στη βελτιστοποίηση της συνολικής κατανάλωσης ενέργειας του συστήματος, ένας κρίσιμος παράγοντας στις φορητές συσκευές με μπαταρία.

Στοχευμένες εφαρμογές και δυνατότητες προσαρμογής
Ιδανικό για την ενίσχυση της αλληλεπίδρασης του χρήστη σε:

• Βιομηχανικά χειροκίνητα τερματικά και HMI:Για καταγραφείς δεδομένων, φορητό εξοπλισμό δοκιμών και πίνακες ελέγχου όπου απαιτείται σαφής και ευαίσθητη οθόνη σε διαφορετικές περιβαλλοντικές συνθήκες.

• Καταναλωτικά Ηλεκτρονικά & Έξυπνες Συσκευές:Ιδανικό για υψηλού επιπέδου τηλεχειριστήρια, διεπαφές θερμοστάτη, οθόνες οπτικού εξοπλισμού, και έξυπνα γαστρονομικά εργαλεία που απαιτούν ένα ζωντανό χρώμα UI.

• Αγορά μεταχειριστικών ειδών αυτοκινήτων και τηλεματικής:Κατάλληλο για οθόνες που τοποθετούνται στο ταμπλό, χειριστήρια ψυχαγωγίας στο πίσω κάθισμα ή εργαλεία διάγνωσης εντός του καθορισμένου εύρους θερμοκρασίας.

Saef Technology: Συνεργάτης σας για προσαρμοσμένες λύσεις οθόνης

1. Πλέξτε το χάσμα με την προσαρμογή:Το σχεδιασμό σας απαιτείλειτουργία αντίστασης (RTP) ή χωρητικότητας (CTP) αφήςΧρειάζεστε συγκεκριμένο μήκος FPC, τύπο συνδέσμου ή φωτεινότητα φώτων;Προσφέρουμε ευέλικτες υπηρεσίες προσαρμογής με χαμηλά MOQΜπορούμε να ενσωματώσουμε τα πάνελ αφής, να τροποποιήσουμε τις ρυθμίσεις ή να προσαρμόσουμε τις προδιαγραφές για να δημιουργήσουμε μια μονάδα οθόνης που ταιριάζει άψογα στο προϊόν σας, όχι το αντίστροφο.

2. Υποστήριξη σχεδιασμού για μηχανικούς:Παρέχουμε πλήρη και σαφή τεχνική τεκμηρίωση: λεπτομερείς περιγραφές pinout, προδιαγραφές χρονολόγησης διεπαφής (χρόνοι εγκατάστασης / διατήρησης), κατευθυντήριες γραμμές ακολουθίας ισχύος και παραδείγματα κώδικα εκκίνησης.Αυτό επιτρέπει στην ομάδα μηχανικών σας να ενσωματώσει γρήγορα και με αυτοπεποίθηση.

3. Ποιότητα και συμμόρφωση για τις παγκόσμιες αγορές:Κατασκευάστηκε υπό την ονομασίαISO9001:2015Πιστοποιημένο σύστημα ποιότητας και τήρησηRoHS και REACHΟι ενότητες μας έχουν σχεδιαστεί για να ανταποκρίνονται στις αυστηρές απαιτήσεις τωνΒόρεια Αμερική και ευρωπαϊκές αγορές, εξασφαλίζοντας μια ομαλή πορεία προς την πιστοποίηση για το τελικό σας προϊόν.

Κλήση δράσης για τους τεχνικούς αγοραστές

• Σχεδιασμένο για τους υπεύθυνους λήψης αποφάσεων:Κατανοούμε τα κριτήρια που αξιολογούν οι μηχανικοί και οι ειδικοί προμηθειών: τεχνικές προδιαγραφές, δεδομένα αξιοπιστίας, ευελιξία προμηθευτών και συνολικό κόστος ολοκλήρωσης.

• Αίτηση αξιολόγησης:Καλούμεσχεδιαστές προϊόντων, μηχανικοί ενσωματωμένων προϊόντων και επαγγελματίες προμήθειαςγια την αξιολόγηση του SF-TC220T-8607A-N.Επικοινωνήστε με την τεχνική ομάδα πωλήσεων μας για να ζητήσετε δείγματα, να συζητήσετε τις συγκεκριμένες απαιτήσεις εφαρμογής σας ή να εξερευνήσετε επιλογές προσαρμογής για το έργο σας.Επιλέξτε την Saef ως τεχνολογικό συνεργάτη που δεσμεύεται να παρέχει όχι μόνο εξαρτήματα, αλλά βελτιστοποιημένες λύσεις οθόνης που φέρνουν το όραμά σας στο προσκήνιο.

Μηχανικές διαστάσεις




Ορισμός διεπαφής PIN

Μέγιστο απόλυτο όριο

Χαρακτηριστικά DC

Πίσω φωτισμός LEDΧαρακτηριστικά

ΟπτικήΧαρακτηριστικά
