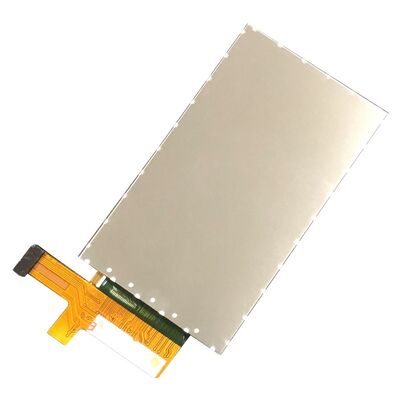

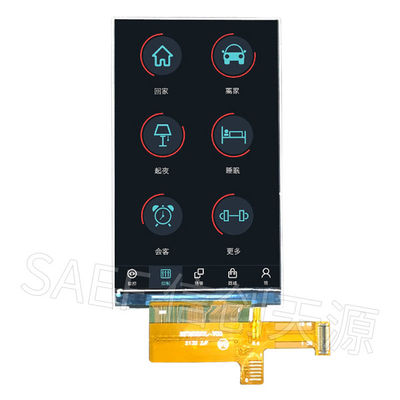

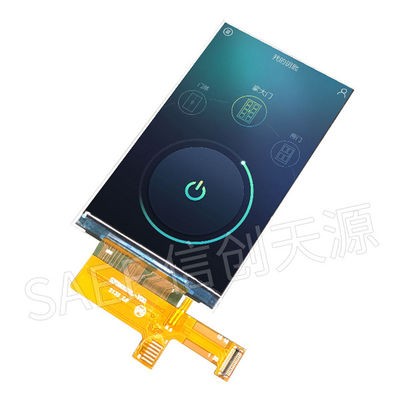

Μονάδα οθόνης LCD TFT IPS 3,1 ιντσών – Ανάλυση HD, Διεπαφή MIPI, Βιομηχανική ποιότητα με προαιρετική αφή
Η Saef Technology Limited παρουσιάζει μια μονάδα LCD TFT IPS 3,1 ιντσών υψηλής απόδοσης, σχεδιασμένη για εφαρμογές που απαιτούν εξαιρετικές γωνίες θέασης, σταθερή αναπαραγωγή χρωμάτων και αξιόπιστη λειτουργία. Διαθέτοντας ανάλυση HD 480×800, διεπαφή MIPI και προαιρετική χωρητική αφή, αυτή η οθόνη είναι ιδανική για φορητές ιατρικές συσκευές, φορητά όργανα, βιομηχανικά HMIs, έξυπνα οικιακά χειριστήρια και ενσωματωμένα συστήματα όπου ο χώρος, η καθαρότητα και η διαδραστικότητα είναι κρίσιμα.
Βασικά χαρακτηριστικά και τεχνικά πλεονεκτήματα:
- Τεχνολογία IPS για σταθερές γωνίες θέασης
Η γωνία θέασης 80° σε όλες τις κατευθύνσεις εξασφαλίζει ελάχιστη αλλαγή χρώματος και σταθερή ποιότητα εικόνας από οποιαδήποτε οπτική γωνία—ιδανική για εφαρμογές πολλαπλών χρηστών ή εκτός άξονα.
- Υψηλή ανάλυση και απόδοση χρωμάτων
Τα 480×800 pixel με υποστήριξη 16,7M χρωμάτων προσφέρουν ευκρινές κείμενο, γραφικά και εικονίδια. Η χρωματική γκάμα NTSC έως και 60% παρέχει ζωντανή και ακριβή αναπαράσταση χρωμάτων.
- Διεπαφή MIPI για μεταφορά δεδομένων υψηλής ταχύτητας
Η MIPI 2 λωρίδων (D-PHY) μειώνει τις EMI, απλοποιεί τη διάταξη και επιτρέπει τη λειτουργία χαμηλής κατανάλωσης—ιδανική για φορητά και μπαταριοκίνητα σχέδια.
- Ευρύ φάσμα θερμοκρασιών λειτουργίας
Βαθμολογημένο για -20°C έως +60°C, εξασφαλίζοντας σταθερή απόδοση σε διάφορες περιβαλλοντικές συνθήκες, από εσωτερικά πάνελ ελέγχου έως συσκευές που αναπτύσσονται στο πεδίο.
- Ενσωματωμένη διεπαφή αφής έτοιμη
Προ-διαμορφωμένοι ακροδέκτες I²C (CTP_INT, CTP_RST, CTP_SDA, CTP_SCL) επιτρέπουν την εύκολη ενσωμάτωση χωρητικών πάνελ αφής για διαδραστικές εφαρμογές.
- Χαμηλή κατανάλωση ενέργειας με οδηγό ST7701S
Τυπική κατανάλωση ρεύματος μόλις 30mA σε κανονική λειτουργία και 100µA σε κατάσταση αναμονής—βελτιστοποιημένη για σχέδια ευαίσθητα στην ενέργεια.
- Συμπαγής συντελεστής μορφής
Το μέγεθος της μονάδας 43,48mm × 74,72mm × 1,6mm (χωρίς FPC) επιτρέπει την ενσωμάτωση σε προϊόντα περιορισμένου χώρου χωρίς συμβιβασμούς στην περιοχή οθόνης.
- Προσαρμόσιμες επιλογές αφής και μηχανικών
Προσφέρουμε ημι-προσαρμοσμένες υπηρεσίες σχεδιασμού—προσθέστε χωρητική ή αντιστάσιμη αφή, τροποποιήστε τα πλαίσια, προσαρμόστε τα σημεία στερέωσης ή ρυθμίστε το υλικολογισμικό της οθόνης ώστε να ταιριάζει με τις απαιτήσεις του συστήματός σας.
Σχεδιασμένο για αξιόπιστη ενσωμάτωση σε απαιτητικές εφαρμογές
Η μονάδα TFT 3,1 ιντσών της Saef αντιμετωπίζει βασικές μηχανικές προκλήσεις στον ενσωματωμένο σχεδιασμό οθόνης:
-
Υποστήριξη ακεραιότητας σήματος MIPI με ενσωματωμένη αντιστοίχιση σύνθετης αντίστασης και καταστολή θορύβου
-
Ακριβείς οδηγίες ακολουθίας ισχύος για την αποφυγή κλειδώματος και τη διασφάλιση μακροπρόθεσμης αξιοπιστίας
-
FPC με ενισχυμένες περιοχές κάμψης για αξιόπιστες συνδέσεις σε συμπαγή ή πτυσσόμενα σχέδια
-
Λεπτομερής κώδικας αρχικοποίησης και χρονικά διαγράμματα που παρέχονται για ταχύτερη ενσωμάτωση λογισμικού
Είτε αναπτύσσετε ένα φορητό διαγνωστικό εργαλείο, ένα βιομηχανικό φορητό τερματικό, έναν έξυπνο θερμοστάτη ή μια διεπαφή φορητής συσκευής—αυτή η μονάδα προσφέρει σταθερή απόδοση και ευκολία ενσωμάτωσης.
Γιατί να συνεργαστείτε με την Saef Technology;
-
Υποστήριξη με επίκεντρο τη μηχανική: Η ομάδα μας παρέχει ανάλυση ακεραιότητας σήματος, προσαρμογή υλικολογισμικού και καθοδήγηση σχεδιασμού θερμικής.
-
Γρήγορη δημιουργία πρωτοτύπων: Τα δείγματα αποστέλλονται εντός 5–7 εργάσιμων ημερών με πλήρη τεκμηρίωση.
-
Ποιότητα και ιχνηλασιμότητα: Κάθε μονάδα ελέγχεται σύμφωνα με τα πρότυπα AQL (Major 0.4, Minor 1.0) και υποστηρίζει πλήρη ιχνηλασιμότητα παρτίδας.
-
Παγκόσμια συμμόρφωση: Έτοιμο για ROHS και συμβατό με τις απαιτήσεις της αγοράς ΕΕ/ΗΠΑ.
Ιδανικές εφαρμογές:
-
Φορητές ιατρικές και διαγνωστικές συσκευές
-
Βιομηχανικά φορητά τερματικά και HMIs
-
Έξυπνα οικιακά και IoT πάνελ ελέγχου
-
Οθόνες φορητών συσκευών
-
Βοηθητικές οθόνες αυτοκινήτων
-
Τερματικά λιανικής και πληρωμών
Είστε έτοιμοι να ενσωματώσετε μια οθόνη υψηλής απόδοσης;
Επικοινωνήστε με την τεχνική ομάδα πωλήσεων για δελτία δεδομένων, οπτικές αναφορές, επιλογές πάνελ αφής ή μια προσαρμοσμένη διαβούλευση προϊόντος. Αφήστε μας να σας βοηθήσουμε να προσφέρετε σαφήνεια, αξιοπιστία και διαδραστικότητα στον επόμενο ενσωματωμένο σχεδιασμό σας.
Μηχανικές διαστάσεις
Ορισμός ακροδεκτών διεπαφής
| ΟΧΙ |
ΣΥΜΒΟΛΟ |
ΛΕΙΤΟΥΡΓΙΑ |
| 1 |
GND |
Γείωση ισχύος |
| 2 |
CLKP |
MIPI clk |
| 3 |
CLKN |
MIPI clk |
| 4 |
GND |
Γείωση ισχύος |
| 5 |
DATA0P |
MIPI data |
| 6 |
DATA0N |
MIPI data |
| 7 |
GND |
Γείωση ισχύος |
| 8 |
DATA1P |
MIPI data |
| 9 |
DATA1N |
MIPI data |
| 10 |
GND |
Γείωση ισχύος |
| 11-12 |
NC |
NC |
| 13 |
GND |
Γείωση ισχύος |
| 14-15 |
NC |
NC |
| 16 |
LEDA |
Ανοδική LED |
| 17 |
LEDK |
Κάθοδος LED |
| 18 |
VDD |
Τροφοδοσία για αναλογικό, VDD=2.5V~3.3V. |
| 19 |
VDDIO |
Τροφοδοσία για λογική, VDDIO=1.8V~3.3V. |
| 20-21 |
NC |
NC |
| 22-23 |
GND |
Γείωση ισχύος |
| 24 |
CTP_INT |
Έξοδος διακοπής πάνελ αφής. |
| 25 |
CTP_RST |
Επαναφορά πάνελ αφής. |
| 26 |
CTP_SDA |
Δεδομένα I2C πάνελ αφής. |
| 27 |
CTP_SCL |
Ρολόι I2C πάνελ αφής. |
| 28 |
LCM_RST
|
Αυτό το σήμα θα επαναφέρει τη συσκευή και πρέπει να εφαρμοστεί για τη σωστή αρχικοποίηση του τσιπ. Το σήμα είναι ενεργό χαμηλό. |
| 29 |
TE |
Το σήμα εφέ σχισίματος χρησιμοποιείται για τον συγχρονισμό του MCU με την εγγραφή μνήμης καρέ. |
| 30 |
GND |
Γείωση ισχύος |
Απόλυτες μέγιστες τιμές
| Στοιχείο |
Σύμβολο |
Ελάχ. |
Μέγ. |
Μονάδα |
| Τάση τροφοδοσίας |
Τροφοδοσία |
VDD |
-0.3 |
+4.6 |
V |
| Αναλογικό |
% |
% |
% |
V |
| IO |
IOVDD |
-0.3 |
+4.6 |
V |
| Τάση εισόδου |
Vi |
-0.3 |
IOVDD+0.3 |
V |
| Θερμοκρασία αποθήκευσης |
T stg |
-30 |
+80 |
ºC |
| Θερμοκρασία λειτουργίας |
T op |
-20 |
+70 |
ºC |
| Υγρασία αποθήκευσης |
Hstg
|
10 |
Σημείωση 1 |
%RH |
| Υγρασία λειτουργίας |
H op |
10 |
Σημείωση 1 |
%RH |
Σημείωση 1: 90%RH max, Εάν Ta είναι κάτω από 50ºC; 60%RH max, Εάν Ta είναι πάνω από 60ºC.
Χαρακτηριστικά DC
| Στοιχείο |
Σύμβολο |
Ελάχ. |
Τυπ. |
Μέγ. |
Μονάδα |
| Τάση τροφοδοσίας |
Τροφοδοσία |
VDD |
2.4 |
2.8 |
3.3 |
V |
| Αναλογικό |
VCI |
2.4 |
2.8 |
3.3 |
V |
| IO |
IOVDD |
1.65 |
1.8/2.8 |
3.3 |
V |
| Τάση εισόδου χαμηλής λογικής |
VIL |
-0.3IOVDD |
% |
0.3IOVDD |
V |
| Τάση εισόδου υψηλής λογικής |
VIH |
0.7IOVDD |
% |
IOVDD |
V |
| Τάση εξόδου χαμηλής λογικής |
VOL |
% |
% |
0.2IOVDD |
V |
| Τάση εξόδου υψηλής λογικής |
VOH |
0.8IOVDD |
% |
% |
V |
| Κατανάλωση ρεύματος |
Κανονική οθόνη |
Ivdd |
% |
30 |
% |
mA |
| Λειτουργία αναμονής |
Ivdd |
% |
100 |
% |
uA |
| Συχνότητα καρέ |
fFR |
% |
- |
% |
Hz |
Οπτικές προδιαγραφές
| Οπίσθιος φωτισμός ενεργοποιημένος (Διαπεραστικός τρόπος) |
Στοιχείο |
Σύμβολο |
Συνθήκη |
Προδιαγραφή |
Μονάδα |
| Ελάχ. |
Τυπ. |
Μέγ. |
| Φωτεινότητα στην επιφάνεια (If =15mA) |
Lv
|
Κανονικά
θέαση
γωνία
θX = θY =0º
|
300
|
350
|
%
|
cd/m²
|
| Αναλογία αντίθεσης |
CR |
% |
1000 |
% |
% |
| Χρόνος απόκρισης |
TR |
% |
10 |
20 |
ms
|
| TF |
% |
% |
20 |
30 |
|
Χρωματικότητα
Διαπεραστικό
|
Κόκκινο |
XR |
%
|
0.645 |
0.660 |
0.675 |
% |
| YR |
0.300 |
0.315 |
0.330 |
% |
| Πράσινο |
XG |
0.229 |
0.244 |
0.259 |
% |
| YG |
0.554 |
0.569 |
0.584 |
% |
| Μπλε |
XB |
0.128 |
0.143 |
0.158 |
% |
| YB |
0.073 |
0.088 |
0.103 |
% |
| Λευκό |
XW |
0.273 |
0.288 |
0.303 |
% |
| YW |
0.293 |
0.308 |
0.326 |
% |
|
Γωνία
Θέασης
|
Οριζόντια
θX+
|
Κέντρο |
CR≥10
-
|
% |
- |
% |
θX-
|
| - |
% |
- |
% |
|
al
θY+
|
- |
% |
- |
% |
| - |
% |
- |
% |
| |
- |
% |
% |
% |
- |
% |
|
