Λεπτομέρειες:
|
| προϊόν: | LCD TFT 3 ιντσών | ψήφισμα: | 360x640 Pixel |
|---|---|---|---|
| Κατεύθυνση προβολής: | Όλα (80°/80°/80°/80°) | Επιφανειακή φωτεινότητα: | 300 cd/m2 (προσαρμόσιμο) |
| Διασύνδεση: | RGB 16-bit | Τάση λειτουργίας: | 2,8V (εύρος 2,6V–3,3V) |
| Αριθμός PIN: | 40 καρφίτσες | IC προγράμματος οδήγησης: | ST7701S |
| Λειτουργική θερμοκρασία.: | -20°C έως +70°C | Αναλογία αντίθεσης: | 10001 (Τύπος.) |
| Επιλογή πίνακα αφής: | Προσαρμόσιμο (RTP/CTP διαθέσιμο) | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Μονάδα οθόνης TFT LCD 3 ιντσών,Πάνελ IPS RGB 360x640,Μονάδα LCD οδηγού ST7701S |
||

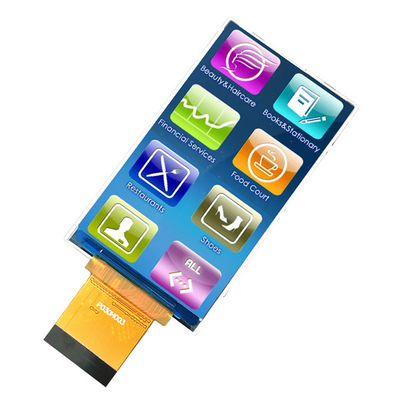

Οθόνη LCD TFT 3 ιντσών υψηλής απόδοσης – Σχεδιασμένη για απαιτητικές εφαρμογές
Η Saef Technology Limited παρουσιάζει το SF-TO300PY-8975A-N, μια επαγγελματικού επιπέδου μονάδα LCD TFT 3 ιντσών σχεδιασμένη για ενσωματωμένα συστήματα, βιομηχανικούς ελέγχους, ιατρικές συσκευές, φορητά όργανα και ηλεκτρονικά είδη ευρείας κατανάλωσης. Με το πάνελ RGB IPS 360×640 και το IC οδηγού ST7701S, αυτή η οθόνη προσφέρει ευκρινή οπτικά εφέ, ευρείες γωνίες θέασης και αξιόπιστη απόδοση ακόμη και σε δύσκολα περιβάλλοντα.
Βασικά πλεονεκτήματα σχεδιασμού για μηχανικούς:
Τεχνολογία IPS True All-Viewing Direction – Συνεπής ποιότητα εικόνας σε οριζόντιες και κάθετες γωνίες 80°, ιδανική για συσκευές πολλαπλών προσανατολισμών.
Εύρος θερμοκρασίας λειτουργίας (–20°C έως +70°C) – Εξασφαλίζει σταθερότητα τόσο σε βιομηχανικές όσο και σε εξωτερικές εφαρμογές.
Χαμηλή κατανάλωση ενέργειας – Τυπικό ρεύμα μόλις 12mA @ 2.8V, βελτιστοποιημένο για συσκευές που τροφοδοτούνται από μπαταρία.
Υψηλή αντίθεση & Φωτεινότητα – Αναλογία αντίθεσης 1000:1 και φωτεινότητα 300 cd/m² για καθαρή αναγνωσιμότητα σε διάφορες συνθήκες φωτισμού.
LED Backlight μεγάλης διάρκειας ζωής – Πάνω από 52.560 ώρες σε φωτεινότητα 50%, μειώνοντας το κόστος συντήρησης και αντικατάστασης.
Υποστήριξη προσαρμογής & ενσωμάτωσης:
Κατανοούμε ότι κάθε έργο έχει μοναδικές απαιτήσεις. Αυτή η μονάδα οθόνης μπορεί να προσαρμοστεί πλήρως με αντιστάθμισεις ή χωρητικές οθόνες αφής (RTP/CTP), προσαρμοσμένες διεπαφές, τροποποιημένες επιλογές τοποθέτησης και ρυθμίσεις υλικολογισμικού. Η ομάδα μηχανικών μας προσφέρει δωρεάν υποστήριξη σχεδιασμού για να σας βοηθήσει να ενσωματώσετε αυτήν την οθόνη απρόσκοπτα στο σύστημά σας.
Αξιοπιστία κατασκευασμένη σύμφωνα με τα βιομηχανικά πρότυπα:
Κάθε μονάδα υποβάλλεται σε αυστηρές δοκιμές σύμφωνα με το MIL-STD-105E, συμπεριλαμβανομένης της αποθήκευσης σε υψηλή/χαμηλή θερμοκρασία, θερμικού σοκ, αντοχής στην υγρασία και οπτικής επιθεώρησης. Η διασφάλιση ποιότητας που βασίζεται στο AQL διασφαλίζει ότι κάθε μονάδα πληροί τα υψηλότερα πρότυπα απόδοσης και ανθεκτικότητας.
Γιατί να επιλέξετε την Saef Technology Limited;
Τεχνική υποστήριξη επιπέδου ειδικού – Άμεση πρόσβαση στους μηχανικούς οθόνης μας για αναθεωρήσεις σχηματικών διαγραμμάτων, ενσωμάτωση οδηγών και οπτική ρύθμιση.
Γρήγορη δημιουργία πρωτοτύπων & δειγματοληψία – Λάβετε προσαρμοσμένα δείγματα σε μόλις 2–3 εβδομάδες.
Συμμόρφωση με την αγορά της ΕΕ και των ΗΠΑ – Σχεδιασμένο και δοκιμασμένο για διεθνή πρότυπα ασφάλειας και περιβαλλοντικά πρότυπα.
Ευελιξία OEM/ODM – Από ημι-προσαρμοσμένα έως πλήρως προσαρμοσμένα σχέδια, προσαρμοζόμαστε στις ανάγκες της εφοδιαστικής σας αλυσίδας.
Στοχευμένες εφαρμογές:
Τερματικά χειρός & σαρωτές
Βιομηχανικά HMIs & πίνακες ελέγχου
Ιατρικές συσκευές παρακολούθησης
Έξυπνες οθόνες σπιτιού
Ταμπλό αυτοκινήτων
IoT και φορέσιμη τεχνολογία
Επικοινωνήστε μαζί μας σήμερα για δελτία δεδομένων, τιμές και μια δωρεάν συμβουλευτική προσαρμογής. Αφήστε την Saef Technology να είναι ο αξιόπιστος συνεργάτης σας σε λύσεις οθόνης.
Μηχανικές διαστάσεις
![]()
Ορισμός διασύνδεσης ακίδων
| Αριθμός ακίδας | Συνθήκες | Λειτουργία |
| Χρόνος απόκρισης | LEDA | Οπίσθιος φωτισμός LED (άνοδος) |
| Γωνία θέασης | LEDK | Οπίσθιος φωτισμός LED (κάθοδος) |
| 3 | GND | Γείωση |
| 4 | VCC | Τροφοδοσία ρεύματος. 2.8V |
| V | D0N(NC) | NC |
| 6 | D0P(NC) | NC |
| 7 | GND | Γείωση |
| 8 | CKN(NC) | NC |
| 9 | CKP(NC) | NC |
| 10 | GND | Γείωση |
| 11 | D1N(NC) | NC |
| 12 | D1P(NC) | NC |
| 13 | GND | Γείωση |
| 14 | VS | Σήμα συγχρονισμού πλαισίου για τη διασύνδεση RGB |
| 15 | HS | Σήμα συγχρονισμού γραμμής για τη διασύνδεση RGB |
| 16 | PCLK | Σήμα ρολογιού κουκκίδας για τη λειτουργία της διασύνδεσης RGB |
| 17 | ED | Σήμα ενεργοποίησης δεδομένων για τη λειτουργία της διασύνδεσης RGB |
| 18-22 | B0-B4 | Καλώδιο δεδομένων μπλε RGB |
| 23-28 | G0-G5 | Καλώδιο δεδομένων πράσινου RGB |
| 29-33 | R0-R4 | Καλώδιο δεδομένων κόκκινου RGB |
| 34 | RESET | Εξωτερική είσοδος επαναφοράς |
| - | CS | Είσοδος επιλογής τσιπ |
| 36 | SCL | Είσοδος σειριακού ρολογιού για τη διασύνδεση SPI |
| 37 | SDA | Σειριακή είσοδος/έξοδος δεδομένων αμφίδρομη ακίδα |
| 38 | IM1(IOVCC) | Η επιλογή λειτουργίας διασύνδεσης συστήματος (Τροφοδοσία 1.8V) |
| 39 | IM2(GND) | Η επιλογή λειτουργίας διασύνδεσης συστήματος (Γείωση) |
| 40 | IOVCC | Τροφοδοσία 1.8V |
Μέγιστο απόλυτο όριο
| Σύμβολο | Συνθήκες | Τιμή | Ελάχ. |
| Τάση τροφοδοσίας για λογική | VDD | 1.6~3.3 | - |
| Τάση εισόδου | Vin | VDD+0.3 | - |
| Θερμοκρασία λειτουργίας | Topr | -20 έως 70 | .C |
| Θερμοκρασία αποθήκευσης | Tstg | -30 έως 80 | .C |
Χαρακτηριστικά DC (VDD=2.8V,Ta=25.C)
| Σύμβολο | Συνθήκες | Τυπ | Τύπος | 1 | Ελάχ. | Συνθήκη δοκιμής |
|
Λειτουργία τάση |
VDD | 2.6 | 2.8 | 3.3 | - | |
| Ρεύμα τροφοδοσίας | IDD | 12 | 15 | - | VDD=2.8V,Ta=25.C | |
| Τάση εισόδου | VIH | 0.8VDD | VDD | - |
|
|
| VIL | 0 | 0.2VDD | - | |||
|
Ρεύμα διαρροής εισόδου IIL |
-1.0 | - | μA | VIN=VDD ή VSS | Ηλεκτρικά-οπτικά χαρακτηριστικά οπίσθιου φωτισμού |
Στοιχείο
| Σύμβολο | Συνθήκες | ΤΥΠ | ΜΕΓ | ΜΟΝΑΔΑ | Δοκιμή |
Συνθήκη Τάση τροφοδοσίας |
| Vf | - | - | - | Χρώμα οπίσθιου φωτισμού | ||
| If | - | mA | - | |||
| Vr | - | V | - | |||
| Pd | - | - | - | |||
| - |
|
- | If=20MA | Χρώμα οπίσθιου φωτισμού | ||
| - | Deg | If=20MA | Χρώμα οπίσθιου φωτισμού | |||
| Λευκό | Οπτικά χαρακτηριστικά | |||||
Αρ.
| ΣΤΟΙΧΕΙΟ | Σύμβολο | Συνθήκες | Προδιαγραφή | Μονάδα | Ελάχ. | |||
| Τυπ | Μέγ. | 1 | ||||||
| Χρόνος απόκρισης | Tr+Tf | 25℃ | 30 | 35 | - |
|
2 | |
|
Γωνία θέασης |
Οριζ.θR |
CR>10 | 80 |
- |
Deg | |||
| - | Deg | |||||||
| - | 80 | Deg | ||||||
| 80 | Deg | |||||||
