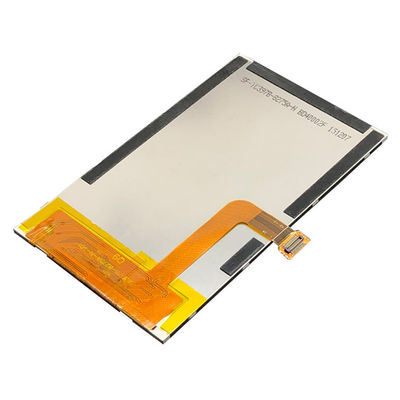

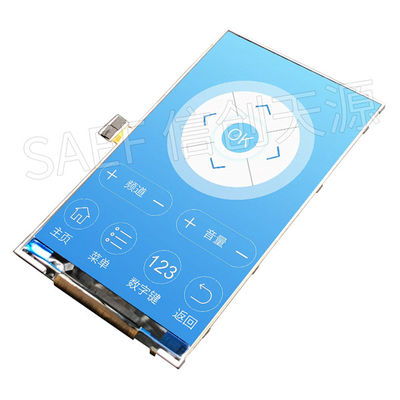

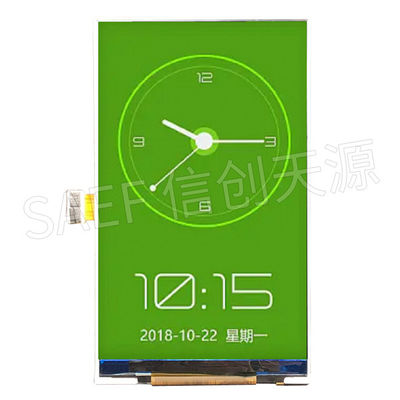

3.97 ιντσών TFT LCD Display Module, 480x800 MIPI Interface, υψηλή φωτεινότητα, NT35512SH Driver

3.97 ιντσών TFT LCD Display Module, 480x800 MIPI Interface, υψηλή φωτεινότητα, NT35512SH Driver
3.97 ιντσών TFT LCD Display Module, 480x800 MIPI Interface, υψηλή φωτεινότητα, NT35512SH Driver 3.97 ιντσών TFT LCD Display Module, 480x800 MIPI Interface, υψηλή φωτεινότητα, NT35512SH Driver 3.97 ιντσών TFT LCD Display Module, 480x800 MIPI Interface, υψηλή φωτεινότητα, NT35512SH Driver

Μεγάλες Εικόνας :  3.97 ιντσών TFT LCD Display Module, 480x800 MIPI Interface, υψηλή φωτεινότητα, NT35512SH Driver

Λεπτομέρειες:
Τόπος καταγωγής: Shenzhen / china
Μάρκα: SAEF
Πιστοποίηση: ISO9001 / ISO14000
Αριθμό μοντέλου: SF-TC397B-8275A-N
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 3 μονάδες (διαπραγματεύσιμες για παραγγελίες δείγματος)
Τιμή: USD4.0 - 5.0 (FOB Shenzhen, Price varies based on order quantity & configuration)
Συσκευασία λεπτομέρειες: Τυπικό πακέτο εξαγωγής
Χρόνος παράδοσης: 3 εργάσιμες ημέρες για δείγματα, 5-6 εβδομάδες για MP
Όροι πληρωμής: L/C, T/T, Paypal
Δυνατότητα προσφοράς: 3000 χιλιάδες τεμάχια το μήνα.

3.97 ιντσών TFT LCD Display Module, 480x800 MIPI Interface, υψηλή φωτεινότητα, NT35512SH Driver

περιγραφή
προϊόν: LCD TFT 3,97 ιντσών ψήφισμα: 480 x 800 pixel (RGB)
IC προγράμματος οδήγησης: NT1αποκατάσταση Εξωτερικές Διαστάσεις: 57.14 x 96,85 x 1,95 mm
Θερμοκρασία λειτουργίας: -20 ° C έως +70 ° C Επιλογή πίνακα αφής: Προσαρμόσιμο (RTP/CTP διαθέσιμο)
Κατεύθυνση προβολής: Όλες οι γωνίες θέασης (IPS) Διασύνδεση: MIPI (DSI)
Αναλογία αντίθεσης: 800:1 (τύπος.) Αριθμός PIN: 24 καρφίτσες
Επιφανειακή φωτεινότητα: 420 cd/m2 ((νίτσες) Τύπος οπίσθιου φωτισμού: Λευκός λυχνία
LED διάρκεια ζωής: 40,000 ώρες Συμμόρφωση: Συμμόρφωση με τα πρότυπα REACH & RoHS
Επισημαίνω:

3.97 ιντσών TFT LCD οθόνη

,

480x800 οθόνη διεπαφής MIPI

,

υψηλής φωτεινότητας NT35512SH driver



Μονάδα TFT LCD υψηλής φωτεινότητας 3,97 ιντσών MIPI Interface, ιδανική για εξωτερικές και βιομηχανικές οθόνες



Η Saef Technology Limited παρουσιάζει το SF-TC397B-8275A-N, μια ανθεκτική μονάδα LCD TFT 3,97 ιντσών που έχει σχεδιαστεί για εφαρμογές που απαιτούν ανώτερη ορατότητα σε συνθήκες υψηλού φωτισμού περιβάλλοντος.Με ανάλυση 480×800 RGB, διεπαφή MIPI (DSI) και εξαιρετική φωτεινότητα 420 cd / m2, αυτή η οθόνη είναι ιδανική για βιομηχανικά HMI, εξοπλισμό εξωτερικών χώρων, ιατρικές συσκευές και οθόνες αυτοκινήτων.



Σχεδιασμένο για τους μηχανικούς

  • Υπερ-υψηλή φωτεινότητα (420 cd/m2) εξασφαλίζει σαφή αναγνώριση ακόμη και υπό άμεσο ηλιακό φως ή έντονο εσωτερικό φωτισμό.

  • Διασύνδεση MIPI DSI Διασύνδεση σειράς χαμηλής ισχύος και υψηλής ταχύτητας ιδανική για σύγχρονους ενσωματωμένους επεξεργαστές (ARM, Qualcomm κ.λπ.).

  • Ευρεία θερμοκρασία λειτουργίας (από 20°C έως +70°C)

  • Υψηλή αναλογία αντίθεσης (800:1) ∆ιαδίδει καθαρές εικόνες με βαθύ μαύρο και έντονα χρώματα.

  • Ολοκατευθυντική προβολή ∙ Συνεπής ποιότητα εικόνας από κάθε γωνία.

  • NT35512SH Διοικητικός παράγοντας IC ¢ Υποστηρίζει προηγμένο έλεγχο οθόνης και λειτουργίες χαμηλής ισχύος.



Υποστήριξη προσαρμογής και ενσωμάτωσης:
Η ενότητα αυτή είναι διαθέσιμη ως ανεξάρτητη οθόνη ή μπορεί να προσαρμοστεί πλήρως με αντίσταση ή χωρητικά πάνελ αφής (RTP / CTP), προσαρμοσμένα μήκη FPC, προσαρμογές διεπαφής και οπτική σύνδεση.Η ομάδα μηχανικών μας παρέχει δωρεάν υποστήριξη σχεδιασμού για να εξασφαλίσει την απρόσκοπτη ενσωμάτωση στο σύστημά σας.

Χτισμένο για αξιοπιστία και μακροζωία:
Κάθε μονάδα υποβάλλεται σε αυστηρές δοκιμές σύμφωνα με το MIL-STD-105E, συμπεριλαμβανομένης της αποθήκευσης υψηλής / χαμηλής θερμοκρασίας, αντίστασης στην υγρασία, θερμικού σοκ και οπτικής επιθεώρησης με βάση το AQL.Ζωή σε λειτουργία 000 ωρών, αυτή η οθόνη είναι κατασκευασμένη για να αντέξει τις απαιτητικές εφαρμογές.



Γιατί συνεργαζόμαστε με την Saef Technology;

  • Εμπειρογνώμονας Τεχνική Οδηγία άμεση πρόσβαση στους μηχανικούς οθόνης μας για σχηματικές αναθεωρήσεις, ρύθμιση firmware και οπτική βελτιστοποίηση.

  • Ταχεία δημιουργία πρωτοτύπων ∙ Προσαρμοσμένα δείγματα διαθέσιμα μέσα σε 2-3 εβδομάδες.

  • Έτοιμη για την αγορά της ΕΕ και των ΗΠΑ ∆ημιουργήθηκε για να ανταποκρίνεται στα διεθνή πρότυπα ασφάλειας και περιβάλλοντος.

  • Ευελιξία OEM/ODM Από ημιπροσαρμοσμένα σε πλήρως προσαρμοσμένα σχέδια, προσαρμόζουμε την εφοδιαστική σας αλυσίδα και τις ανάγκες συμμόρφωσης.



Ιδανικές εφαρμογές:

  • Εξωτερικά POS και περίπτερα

  • Πίνακες χειρισμού βιομηχανικών συσκευών και συσκευές χειρισμού βιομηχανικών συσκευών

  • Μηχανοκίνητα οχήματα

  • Πίνακες ελέγχου αυτοκινήτων και πληροφορικής ψυχαγωγίας

  • Εκθέσεις αεροπορίας και ναυτιλίας

  • Τερματικά χειριστήρια υψηλής φωτεινότητας



Επικοινωνήστε μαζί μας σήμεραΑφήστε την Saef Technology να είναι ο έμπιστος συνεργάτης σας για λύσεις υψηλής απόδοσης οθόνης.





Μηχανικές διαστάσεις





3.97 ιντσών TFT LCD Display Module, 480x800 MIPI Interface, υψηλή φωτεινότητα, NT35512SH Driver 0





Ορισμός καρφίτσης διεπαφής



- Όχι, όχι. Ονομασία PIN Περιγραφή
1 MIPI_TCN Σήματα ρολογιού DSI-CLK
2 MIPI_TCP Σημάδια ρολογιού DSI-CLK+
3 Εθνική Τράπεζα ΓΕΡΑΣΙΑ
4 Δελτίο ΕΚΑΧ Σημάδια δεδομένων DSI-D0
5 Δελτίο ΕΚΑΧ Σήματα δεδομένων DSI-D0+
6 Εθνική Τράπεζα ΓΕΡΑΣΙΑ
7 MIPI_TDP1 Σήματα δεδομένων DSI-D1+
8 Δελτίο ΕΚΑΧ DSI-D1- σήματα δεδομένων
9 Εθνική Τράπεζα ΓΕΡΑΣΙΑ
10-11 Εθνική Κεντρική Τράπεζα Εθνική Κεντρική Τράπεζα
12 Εθνική Τράπεζα ΓΕΡΑΣΙΑ
13-14 Εθνική Κεντρική Τράπεζα Εθνική Κεντρική Τράπεζα
15 Εθνική Τράπεζα ΓΕΡΑΣΙΑ
16 Δελτίο ΕΚΑΧ Ηλεκτρική τροφοδοσία 1,8V-2,8V
17 Εθνική Κεντρική Τράπεζα Εθνική Κεντρική Τράπεζα
18 Επενδύσεις Εισαγωγή επαναφοράς LCM
19 Εθνική Κεντρική Τράπεζα Εθνική Κεντρική Τράπεζα
20 ΠΕΠΕ Έκδοση φαινομένου σχίσματος
21 Δελτίο ΕΚΑΧ Ηλεκτρική τροφοδοσία 2.8V
22 Εθνική Τράπεζα ΓΕΡΑΣΙΑ
23 Επικαιροποίηση Άνωση LED
24 Επικαιροποίηση Καθοδικός LED



Απόλυτες μέγιστες αξιολογήσεις



Άρθρο Σύμβολο - Μίνι. Μαξ. Μαξ. Μονάδα
Πρόσθετη τάση Ηλεκτρική τροφοδοσία ΔΕΔ -Ούτε ένα.3 +5.1 V
Ανάλογο - - - V
ΙΟ ΔΕΔΔΑ -Ούτε ένα.3 +5.1 V
Τεχνολογία Vi -Ούτε ένα.3 IOVDD+0.3 V
Θέρμανση αποθήκευσης T stg - 30 +80 oC
Θερμοκρασία λειτουργίας Επ. -20 +70 oC
Ενυδάτωση αποθήκευσης Hstg 10 Σημείωση 1 % RH
Υγρασία λειτουργίας H op 10 Σημείωση 1 % RH

Σημείωση 1: 90%RH max, εάν η Ta είναι κάτω των 50oC· 60%RH max, εάν η Ta είναι άνω των 60oC.





Χαρακτηριστικά DC



Άρθρο Σύμβολο - Μίνι. Τύπος. Μαξ. Μαξ. Μονάδα
Πρόσθετη τάση Ηλεκτρική τροφοδοσία ΔΕΔ 2.4 2.8 3.3 V
Ανάλογο ΚΑΚ 2.4 2.8 3.3 V
ΙΟ ΔΕΔΔΑ 1.65 1.8/2.8 3.3 V
Λογική Χαμηλή τάση εισόδου VIL -0.3IOVDD - 0.3IOVDD V
Λογική Υψηλή τάση εισόδου ΧΙΒ 0.7IOVDD - ΔΕΔΔΑ V
Λογική Χαμηλή τάση εξόδου Αερομεταφορές - - 0.2IOVDD V
Λογική Υψηλή τάση εξόδου VOH 0.8IOVDD - - V
Τρέχουσα κατανάλωση Κανονική εμφάνιση Επενδύσεις - 30 - mA
Κατάσταση αναμονής Επενδύσεις - 100 - UA
Συχνότητα καρέ fFR - 60 - Hz





Οπτικά χαρακτηριστικά



Πίσω φωτισμός ενεργοποιημένος (μεταδοτική λειτουργία) Άρθρο Σύμβολο Υπόθεση Προδιαγραφές Μονάδα
- Μίνι. Τύπος. Μαξ. Μαξ.
Φωτεινότητα στην επιφάνεια (αν = 15mA) Επτά

Συνήθως

Παρακολούθηση

γωνία

θX = θY =0o

360 420 - cd/m2
Αναλογία αντίθεσης Επενδύσεις - 1000 - -
Χρόνος απόκρισης ΤΡ - 10 20 ms
ΔΕ - - 20 30







Χρωματικότητα

Μεταδοτικό

Κόκκινο XR



-

0.645 0.660 0.675 -
ΥΡ 0.300 0.315 0.330 -
Πράσινο XG 0.229 0.244 0.259 -
ΥΓ 0.554 0.569 0.584 -
Μπλε XB 0.128 0.143 0.158 -
YB 0.073 0.088 0.103 -
Λευκό XW 0.273 0.288 0.303 -
YW 0.293 0.308 0.326 -

Παρακολούθηση

Γωνία

Χόριζ

Ονταλ

θX+



Κέντρο

CR≥10

- 80 -





Δέκα.

θX- - 80 -

Βόρεια

αλ

θY+ - 80 -
θY- - 80 -
  NTSC αναλογία (Gamut) - - - 60 - %
