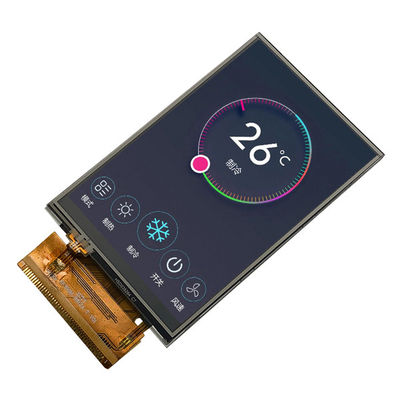

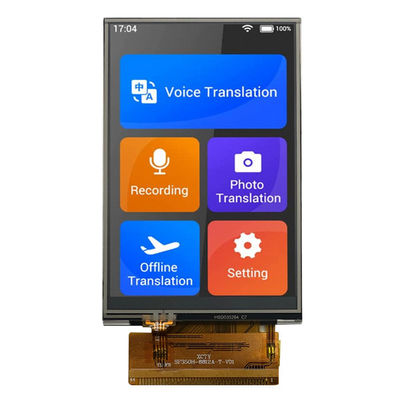

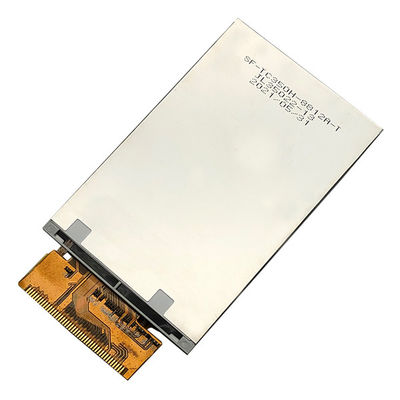

3.5 ιντσών TFT LCD με ανθεκτικό πίνακα αφής. 320×480 16-bit παράλληλη διεπαφή. ILI9488 Driver

Αξιόπιστη, οικονομική λύση οθόνης αφής για απαιτητικές ενσωματωμένες εφαρμογές

Η Saef Technology Limited παρουσιάζει το SF-TC350H-8812A-T, μια στιβαρή μονάδα TFT LCD 3,5 ιντσών σχεδιασμένη για εφαρμογές όπου η ανθεκτικότητα, η απλότητα και η αξιοπιστία είναι υψίστης σημασίας. Διαθέτοντας ανάλυση 320×480, ενσωματωμένο πίνακα αφής αντιστάσεως και μια ευρέως υποστηριζόμενη παράλληλη διασύνδεση 16 bit που οδηγείται από το IC ILI9488, αυτή η μονάδα είναι ιδανική για βιομηχανικά HMI, ιατρικές συσκευές, συστήματα σημείων πώλησης και ενσωματωμένους πίνακες ελέγχου.

Σχεδιασμένο για σταθερότητα και ευκολία ενσωμάτωσης:

• Δοκιμασμένη τεχνολογία αφής αντιστάσεως: Με πάνω από 1.000.000 κύκλους εισόδου και γραμμικότητα εντός ±1,5%, αυτό το RTP προσφέρει αξιόπιστη απόδοση σε περιβάλλοντα όπου η χωρητική αφή μπορεί να είναι λιγότερο κατάλληλη, όπως η λειτουργία με γάντια ή οι σκονισμένες συνθήκες.

• Εύρος θερμοκρασίας λειτουργίας: Πιστοποιημένο για λειτουργία -20°C έως +70°C και αποθήκευση -30°C έως +80°C, εξασφαλίζοντας σταθερή απόδοση σε απαιτητικά περιβάλλοντα.

• Απλή διασύνδεση και χαμηλό λειτουργικό κόστος συστήματος: Η παράλληλη διασύνδεση 16 bit μειώνει την πολυπλοκότητα της ανάπτυξης και είναι συμβατή με ένα ευρύ φάσμα μικροελεγκτών και ενσωματωμένων επεξεργαστών, επιταχύνοντας τον χρόνο κυκλοφορίας στην αγορά.

• Οπτική απόδοση προσαρμοσμένη για αναγνωσιμότητα: Η φωτεινότητα 300 cd/m² και η αναλογία αντίθεσης 250:1 παρέχουν καθαρή ορατότητα σε τυπικές συνθήκες εσωτερικού και βιομηχανικού φωτισμού. Η κατεύθυνση θέασης 12 η ώρα βελτιστοποιεί τον προσανατολισμό της οθόνης για εφαρμογές κάθετης τοποθέτησης.

Τεχνικές προδιαγραφές για εξέταση σχεδιασμού:

• Τροφοδοσία: VDD = 2,8V ±0,2V, IOVCC = 1,8V–2,8V

• Οπίσθιος φωτισμός: Λευκό LED με φωτισμό άκρων, τυπική τάση προς τα εμπρός 19,2V (κίνηση 20mA)

• Βαθμολογίες πίνακα αφής: Αντίσταση άξονα Χ 300–900Ω, Υ-άξονας 200–500Ω; τάση λειτουργίας ≤7V DC

• Μηχανικό περίγραμμα: 54,48mm × 84,71mm × 3,25mm (max)

• Συμμόρφωση: Σχεδιασμένο για να πληροί τα βιομηχανικά πρότυπα αξιοπιστίας με δοκιμές για υψηλή/χαμηλή θερμοκρασία, υγρασία, θερμικό σοκ και αντοχή σε κραδασμούς

Γιατί να επιλέξετε την Saef για τη λύση οθόνης σας;

Ενώ αυτή η μονάδα διαθέτει στάνταρ πίνακα αφής αντιστάσεως, κατανοούμε ότι οι απαιτήσεις του έργου εξελίσσονται. Η Saef προσφέρει δωρεάν επιλογές ημιατομικής προσαρμογής, όπως:

• Αναβαθμίσεις πίνακα αφής: Μεταβείτε από την αντιστάσιμη στην χωρητική αφή (PCT) με διασύνδεση I²C/SPI.

• Προσαρμογή διασύνδεσης: Τροποποιήστε σε διασυνδέσεις RGB, SPI ή MIPI DSI με βάση την αρχιτεκτονική του συστήματός σας.

• Οπτικές και μηχανικές ρυθμίσεις: Προσαρμόστε τη φωτεινότητα, τις μεθόδους συγκόλλησης, το μήκος FPC ή τις διαστάσεις περιγράμματος.

• Προσαρμοσμένη επωνυμία: Προσθέστε λογότυπα, προσαρμοσμένες μάσκες ή διακοσμητικά περιγράμματα.

Ιδανικό για:

• Βιομηχανικοί πίνακες ελέγχου και HMI

• Ιατρικός εξοπλισμός παρακολούθησης και διάγνωσης

• Φορητές συσκευές δοκιμών και μέτρησης

• Τερματικά και περίπτερα λιανικής πώλησης

• Οθόνες aftermarket αυτοκινήτων

• Πίνακες αυτοματισμού και ασφάλειας σπιτιού

Σχεδιασμένο για μηχανικούς, από μηχανικούς.
Στην Saef, συνεργαζόμαστε μαζί σας καθ' όλη τη διάρκεια του κύκλου σχεδιασμού—παρέχοντας δείγματα, τεχνική τεκμηρίωση και υποστήριξη προσαρμογής για να διασφαλίσουμε ότι η οθόνη σας ενσωματώνεται απρόσκοπτα και αποδίδει αξιόπιστα.

Κλήση για δράση για έρευνες υψηλής αξίας:
Χρειάζεστε μια οθόνη που να ταιριάζει με τις απαιτήσεις αξιοπιστίας σας; Επικοινωνήστε με την ομάδα μηχανικών μας για δελτία δεδομένων, δείγματα αξιολόγησης ή μια συμβουλευτική σχεδιασμού.

Μηχανικές διαστάσεις

Ορισμός ακίδων διασύνδεσης

Μέγιστο απόλυτο όριο

Χαρακτηριστικά DC

Στοιχείο

Είναι em

pecificationsΟΧΙ.
