Λεπτομέρειες:
|
| Προϊόν: | LCD TFT 1,14 ιντσών | Ψήφισμα: | 135 x 240 pixel (RGB) |
|---|---|---|---|
| Τύπος οθόνης: | IPS TFT, Κανονικά Μαύρο | Διασύνδεση: | 4-συρματόπλεγμα |
| Θερμοκρασία λειτουργίας: | -20°C έως +70°C | IC προγράμματος οδήγησης: | ST7789V |
| Επιφανειακή φωτεινότητα: | 400 cd/m² (τυπικό) | Κατεύθυνση προβολής: | 80° προς όλες τις κατευθύνσεις |
| Τάση τροφοδοσίας: | 2,5V – 3,3V | Οπίσθιος φωτισμός: | λευκό LED, ρεύμα κίνησης 20mA |
| Πίνακας αφής: | Δεν περιλαμβάνεται (Προσαρμόζεται κατόπιν αιτήματος) | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 1.14 ιντσών TFT LCD μονάδα,Δείκτης TFT SPI Interface,Μονάδα LCD χαμηλής ισχύος ST7789V |
||
Εξαιρετικά Συμπαγής, Υψηλής Απόδοσης TFT LCD για Σχεδιασμούς Ενσωματωμένων Συστημάτων με Περιορισμένο Χώρο

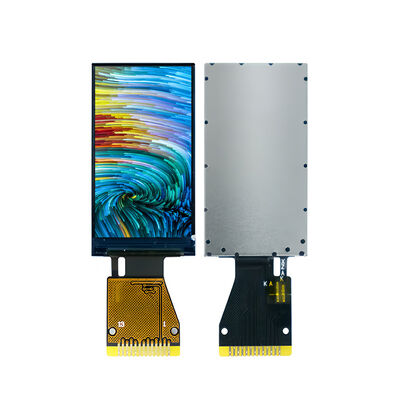

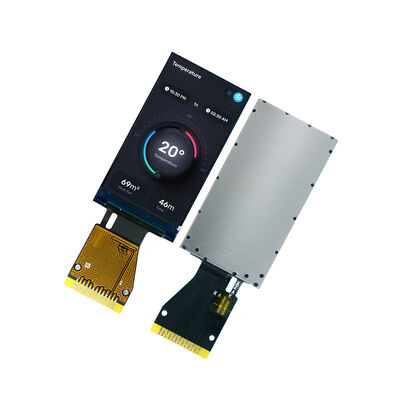

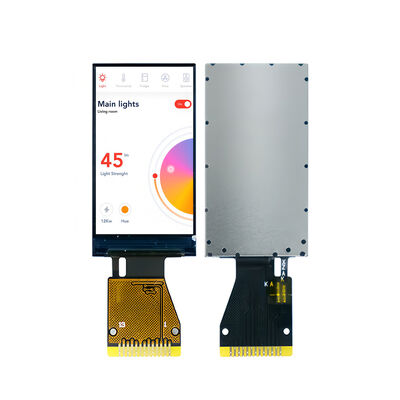

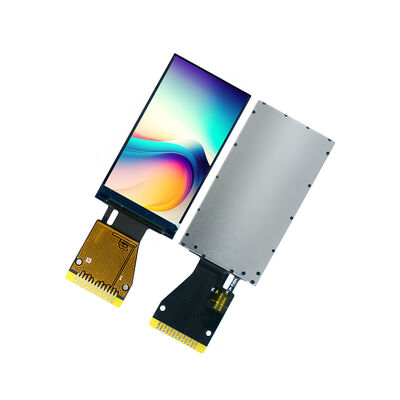

Η Saef Technology Limited παρουσιάζει το SFTO114JY-7422AN, μια μονάδα TFT LCD 1,14 ιντσών σχεδιασμένη για εφαρμογές όπου το μέγεθος, η ενεργειακή απόδοση και η οπτική καθαρότητα είναι κρίσιμα. Με ανάλυση 135×240, φωτεινότητα 400 cd/m² και εξαιρετικά συμπαγές αποτύπωμα 17,6mm × 31,0mm, αυτή η οθόνη είναι ιδανική για φορητές συσκευές, φορητές ιατρικές οθόνες, ταμπλό IoT, φορητά όργανα και έξυπνες διεπαφές σπιτιού.
Βελτιστοποιημένο για Σχεδιασμούς Χαμηλής Ισχύος & Υψηλής Ενσωμάτωσης:
Αποτελεσματική Διεπαφή SPI: Η διεπαφή SPI 4 γραμμών ελαχιστοποιεί τον αριθμό των ακίδων και απλοποιεί τη διάταξη PCB, καθιστώντας την ιδανική για συστήματα που βασίζονται σε μικροελεγκτές με περιορισμένο I/O.
Υψηλή Φωτεινότητα & Αντίθεση: Στα 400 cd/m² και αναλογία αντίθεσης 800:1, αυτή η οθόνη εξασφαλίζει εξαιρετική αναγνωσιμότητα τόσο σε εσωτερικούς όσο και σε παρακείμενους εξωτερικούς χώρους.
Εύρος Θερμοκρασίας Λειτουργίας: Πιστοποιημένο για λειτουργία από -20°C έως +70°C, κατάλληλο για συσκευές που εκτίθενται σε μεταβαλλόμενες περιβαλλοντικές συνθήκες.
Χαμηλό Προφίλ Ισχύος: Καταναλώνει μόνο 8mA τυπικά κατά τη λειτουργία και μόλις 15µA σε κατάσταση αναστολής λειτουργίας, επεκτείνοντας τη διάρκεια ζωής της μπαταρίας σε φορητές εφαρμογές.
Τεχνικές Προδιαγραφές για Μηχανική Αξιολόγηση:
Ενεργή Περιοχή: 14,864mm × 24,912mm
Βήμα Pixel: 0,1101mm (H) × 0,1038mm (V)
Τάση Τροφοδοσίας: VDD = 2,4V–3,3V, VDDIO = 1,65V–3,3V
Τάση Οπίσθιου Φωτισμού: 2,9V–3,1V (τυπικό 3,0V)
Διάρκεια Ζωής: 30.000 ώρες τυπικά
Συμμόρφωση: RoHS, REACH, ISO9001:2015, ISO14001:2015
Γιατί να συνεργαστείτε με την Saef για την Οθόνη σας;
Ενώ αυτή η μονάδα προσφέρεται ως τυπική οθόνη χωρίς αφή, η Saef ειδικεύεται σε ημιατομικές και πλήρως προσαρμοσμένες λύσεις οθόνης. Μπορούμε να ενσωματώσουμε αντιστάθμιση ή χωρητικά πάνελ αφής, να τροποποιήσουμε διεπαφές, να προσαρμόσουμε τα επίπεδα φωτεινότητας ή να προσαρμόσουμε μηχανικά περιγράμματα ώστε να ταιριάζουν στις ακριβείς απαιτήσεις του σχεδιασμού σας—όλα με μηχανική υποστήριξη καθ' όλη τη διάρκεια της διαδικασίας.
Ιδανικό Για:
Φορητές συσκευές υγείας και φυσικής κατάστασης
Φορητός ιατρικός διαγνωστικός εξοπλισμός
Έξυπνα πάνελ ελέγχου σπιτιού
Οθόνες αισθητήρων IoT
Φορητά εργαλεία δοκιμών και μέτρησης
Ενδείξεις βιομηχανικής κατάστασης
Βοηθητικές οθόνες ηλεκτρονικών ειδών ευρείας κατανάλωσης
Σχεδιασμένο για να ταιριάζει, κατασκευασμένο για να αποδίδει.
Στην Saef, καταλαβαίνουμε ότι κάθε pixel και ακίδα μετράει. Η ομάδα μηχανικών μας είναι έτοιμη να σας βοηθήσει να ενσωματώσετε αυτήν την οθόνη απρόσκοπτα στο προϊόν σας—ή να την προσαρμόσετε για να καλύψει καλύτερα τις ανάγκες σας.
Κάλεσμα για Δράση για Ερωτήσεις Υψηλής Αξίας:
Χρειάζεστε μια συμπαγή λύση οθόνης που δεν συμβιβάζει την απόδοση; Ζητήστε ένα δείγμα, ένα δελτίο δεδομένων ή μια διαβούλευση προσαρμοσμένου σχεδιασμού με την ομάδα μηχανικών μας σήμερα.
Μηχανικές Διαστάσεις
![]()
Απόλυτες Μέγιστες Τιμές
| Παράμετρος | Σύμβολο | Ελάχ. | Μέγ. | Μονάδα |
| Τάση Τροφοδοσίας (I/O) | VDD | -0,3 | 4,6 | V |
| Τάση Αναλογικής Τροφοδοσίας | VDDIO | -0,3 | 4,6 | V |
| Τάση Εισόδου Λογικής | VIN | -0,3 | VDD+0,3 | V |
| Θερμοκρασία Λειτουργίας | Top | -20 | 70 | ℃ |
| Θερμοκρασία Αποθήκευσης | Tst | -30 | 80 | ℃ |
Ηλεκτρικά Χαρακτηριστικά
| Παράμετρος | Σύμβολο | Ελάχ. | TYP | Μέγ. | Μονάδα |
| Τάση για οπίσθιο φωτισμό LED | VbL | 2,9 | 3,0 | 3,1 | V |
| Τάση Τροφοδοσίας για Λογική | VDD | 2,4 | 2,8 | 3,3 | V |
| Τάση Λειτουργίας Διεπαφής | VDDIO | 1,65 | 1,8 | 3,3 | V |
| Υψηλή Τάση Οδηγού Πύλης | VGH | 12,2 | - | 14,97 | V |
| Χαμηλή Τάση Οδηγού Πύλης | VGL | -12,5 | - | -7,16 | V |
| Ρεύμα Λειτουργίας για VDD | IDD | -- | 8 | 10 | mA |
| Ρεύμα για οπίσθιο φωτισμό LED | I bL | 20 | - | mA | |
| Φωτεινότητα | Lbr | 350 | 400 | -- | cd/m2 |
| Sleep In Mode VDD | I dd | -- | 15 | 30 | uA |
| Sleep In Mode VDDIO | I ddio | -- | 5 | 10 | uA |
|
Διάρκεια Ζωής |
-- |
20000 |
30000 |
-- |
Ώρες |
Ορισμός Ακίδων Διεπαφής
| ΑΡΙΘ. | Σύμβολο | Περιγραφή |
| 1 | NC | Δεν υπάρχει σύνδεση. |
| 2 | NC | Δεν υπάρχει σύνδεση. |
| 3 | SDA | Ακίδα εισόδου/εξόδου διεπαφής SPI. |
| 4 | SCL | Αυτή η ακίδα χρησιμοποιείται για το ρολόι σειριακής διεπαφής. |
| 5 | RS | Ακίδα επιλογής δεδομένων/εντολών οθόνης στη σειριακή διεπαφή 4 γραμμών. |
| 6 | RESET | Αυτό το σήμα θα επαναφέρει τη συσκευή, το σήμα είναι ενεργό χαμηλό. |
| 7 | CS | Ακίδα επιλογής τσιπ, Χαμηλή ενεργοποίηση, Υψηλή απενεργοποίηση. |
| 8 | GND | Γείωση ρεύματος. |
| 9 | NC | Δεν υπάρχει σύνδεση. |
| 10 | VDD | Τροφοδοσία για Αναλογικό |
| 11 | LEDK | Κάθοδος LED |
| 12 | LEDA | Άνοδος LED |
| 13 | GND | Γείωση ρεύματος. |
Οπτικά Χαρακτηριστικά
| Στοιχείο | Σύμβολο |
Μέτρηση Συνθήκες |
Ελάχ. | Τυπ. | Μέγ. | Μονάδα | |
| Χρόνος Απόκρισης | Tr+Tf |
θ = 0o φ = 0o |
25 oC |
- |
30 | 40 |
ms |
|
Γωνία Θέασης |
θ |
φ = 0o | 25 oC | - | 80 | - |
Deg |
| φ =180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ =270o | 25 oC | - | 80 | - | |||
| Αναλογία Αντίθεσης | CR | - | 25 oC | 800 | - | - | |
|
Χρώμα CIE Συντεταγμένη |
Λευκό | X | 25 oC | 0,304 | 0,306 | 0,308 |
- |
| Y | 25 oC | 0,325 | 0,327 | 0,329 | |||
| Κόκκινο | X | 25 oC | 0,608 | 0,610 | 0,612 | ||
| Y | 25 oC | 0,331 | 0,333 | 0,335 | |||
| Πράσινο | X | 25 oC | 0,279 | 0,281 | 0,283 | ||
| Y | 25 oC | 0,531 | 0,533 | 0,535 | |||
| Μπλε | X | 25 oC | 0,144 | 0,146 | 0,148 | ||
| Y | 25 oC | 0,136 | 0,138 | 0,140 | |||
|
Διαπερατότητα (με πολωτή) |
4,8 | % | |||||
