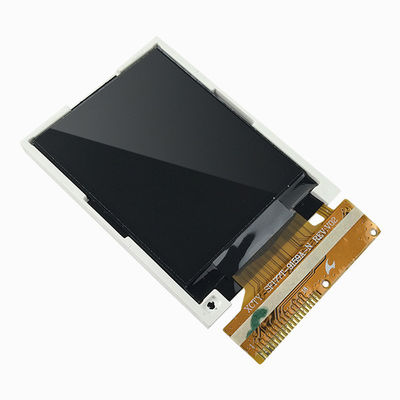

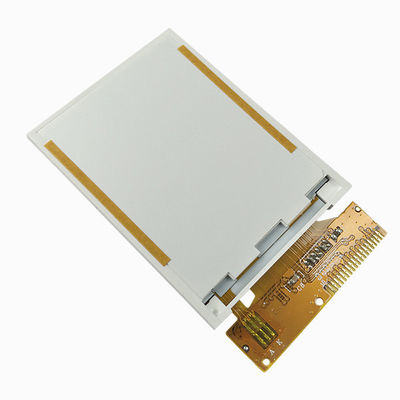

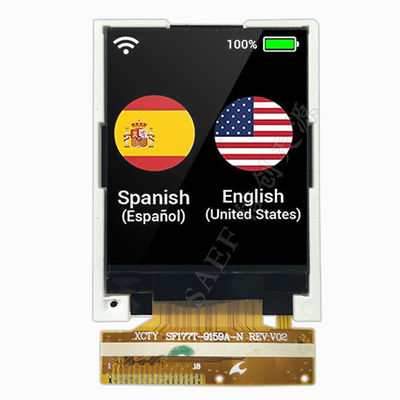

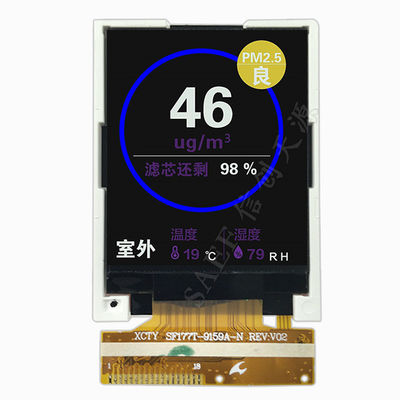

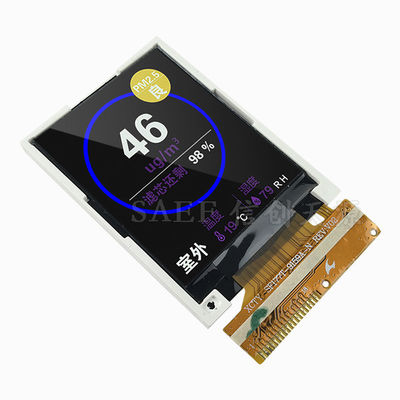

1,77 ιντσών TFT LCD με οθόνη αφής 4-Wire Resistive | Διασύνδεση SPI 128x160 | Οδηγός ILI9163C | Συμπαγής ενσωματωμένη οθόνη

Συμπαγής, οικονομική λύση οθόνης αφής για ενσωματωμένες και βιομηχανικές εφαρμογές

Η Saef Technology Limited παρουσιάζει το SF-TC177T-9159B-N, μια αξιόπιστη μονάδα TFT LCD 1,77 ιντσών σχεδιασμένη για εφαρμογές όπου ο χώρος, το κόστος και η λειτουργικότητα αφής είναι βασικά. Διαθέτοντας ανάλυση 128x160, ενσωματωμένο πάνελ αφής αντίστασης 4 καλωδίων και διασύνδεση SPI που οδηγείται από το IC ILI9163C, αυτή η μονάδα είναι ιδανική για φορητές συσκευές, βιομηχανικούς ελέγχους, φορητά όργανα και διεπαφές ηλεκτρονικών καταναλωτικών προϊόντων.

Σχεδιασμένο για απλότητα και ανθεκτικότητα:

• Ενσωματωμένη αντίσταση αφής: Με 1.000.000+ κύκλους αφής και γραμμικότητα εντός ±1,5%, αυτό το RTP προσφέρει αξιόπιστη είσοδο σε περιβάλλοντα όπου η χωρητική αφή μπορεί να μην είναι κατάλληλη, όπως λειτουργία με γάντια ή συνθήκες σκόνης.

• Διασύνδεση SPI για εύκολη ενσωμάτωση: Ελαχιστοποιεί τον αριθμό των ακίδων και απλοποιεί τη διάταξη PCB, καθιστώντας την συμβατή με ένα ευρύ φάσμα μικροελεγκτών και μειώνοντας την πολυπλοκότητα του συστήματος.

• Συμπαγές αποτύπωμα: Με διαστάσεις μόνο 34,0 mm × 43,70 mm × 2,4 mm, αυτή η οθόνη είναι ιδανική για σχέδια με περιορισμένο χώρο χωρίς να θυσιάζεται η λειτουργικότητα.

• Εύρος θερμοκρασίας λειτουργίας: Πιστοποιημένο για λειτουργία -20°C έως +70°C, εξασφαλίζοντας σταθερή απόδοση σε μεταβαλλόμενες περιβαλλοντικές συνθήκες.

Τεχνικές προδιαγραφές για επικύρωση σχεδιασμού:

• Ενεργή περιοχή: Περίπου 28,03 mm × 35,04 mm (υπολογίζεται με βάση το τυπικό βήμα pixel)

• Τροφοδοσία: VDD = 2,6V–3,3V, VDDIO = 2,8V/1,8V

• Οπίσθιος φωτισμός: Λευκό LED, τάση προς τα εμπρός 3,0V–3,4V (κίνηση 30mA)

• Βαθμολογίες πάνελ αφής: Αντίσταση άξονα Χ 150–500Ω, Υ-άξονας 200–800Ω; τάση λειτουργίας ≤7V DC

• Συμμόρφωση: Σχεδιασμένο για να πληροί τα βιομηχανικά πρότυπα αξιοπιστίας με δοκιμές για υψηλή/χαμηλή θερμοκρασία, υγρασία, θερμικό σοκ και αντοχή σε κραδασμούς

Γιατί να επιλέξετε την Saef για τη λύση οθόνης σας;

Ενώ αυτή η μονάδα διαθέτει στάνταρ πάνελ αφής αντίστασης, η Saef προσφέρει δωρεάν ημιατομική προσαρμογή για να προσαρμόσει την οθόνη στις ακριβείς σας ανάγκες:

• Αναβαθμίσεις πάνελ αφής: Μετάβαση σε χωρητική αφή (PCT) με διασύνδεση I²C/SPI.

• Ευελιξία διασύνδεσης: Τροποποίηση σε διεπαφές RGB ή παράλληλες βάσει της επιλογής MCU σας.

• Οπτική προσαρμογή: Ρυθμίστε τη φωτεινότητα, την αντίθεση ή τα χαρακτηριστικά γωνίας θέασης.

• Μηχανική προσαρμογή: Προσαρμόστε τις διαστάσεις περιγράμματος, το μήκος FPC ή τις επιλογές τοποθέτησης.

Ιδανικό για:

• Φορητά βιομηχανικά τερματικά

• Φορητές ιατρικές συσκευές παρακολούθησης

• Έξυπνα πάνελ ελέγχου σπιτιού

• Οθόνες aftermarket αυτοκινήτων

• Διεπαφές ηλεκτρονικών καταναλωτικών προϊόντων

• Πίνακες ελέγχου συσκευών IoT

Κατασκευασμένο για ενσωμάτωση, σχεδιασμένο για απόδοση.
Στην Saef, συνεργαζόμαστε με μηχανικούς καθ' όλη τη διάρκεια του κύκλου σχεδιασμού—προσφέροντας δείγματα, τεχνική υποστήριξη και προσαρμογή για να διασφαλίσουμε ότι η οθόνη σας ενσωματώνεται απρόσκοπτα και αποδίδει αξιόπιστα στην εφαρμογή σας.

Μηχανικές διαστάσεις περιγράμματος

Ορισμός ακίδων διασύνδεσης

Μέγιστο απόλυτο όριο

Χαρακτηριστικά DC

Στοιχείο

Όχι.
