Μονάδα TFT LCD 2,4 ιντσών με ευέλικτη διασύνδεση | 240x320 IPS/Παράλληλο/RGB | Οδηγός ILI9341 | Βιομηχανική οθόνη

Υψηλής διαμόρφωσης 2,4-ιντσών TFT LCD για ευέλικτες ενσωματωμένες και βιομηχανικές εφαρμογές

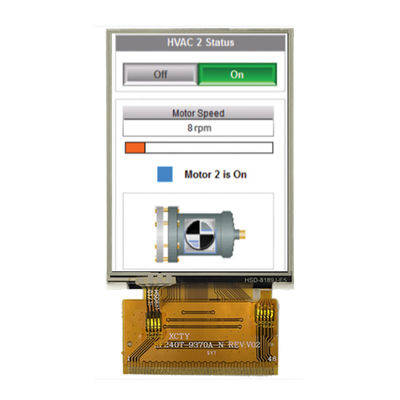

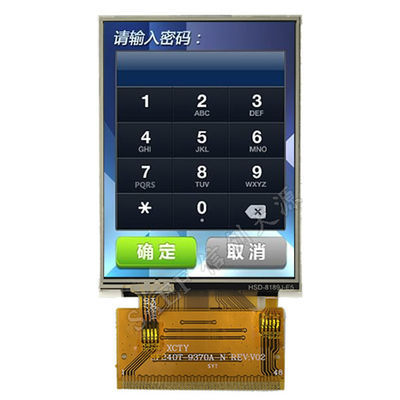

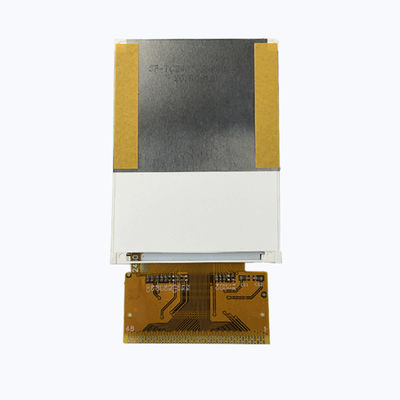

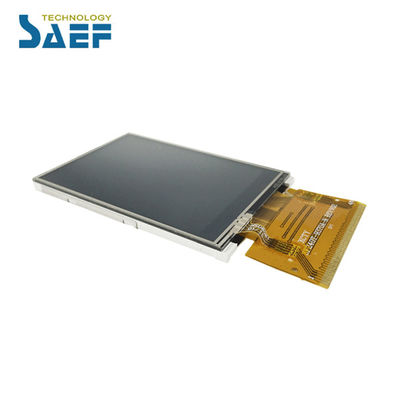

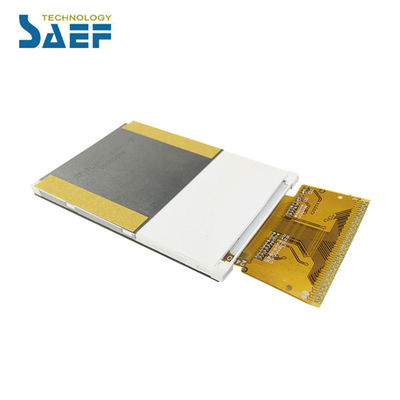

Η Saef Technology Limited παρουσιάζει το SF-TC240H-8944A-N, μια ευπροσάρμοστη μονάδα LCD TFT 2,4 ιντσών σχεδιασμένη για μηχανικούς που χρειάζονται ευελιξία διεπαφής χωρίς να διακυβεύεται η απόδοση οθόνης.Με ανάλυση 240x320, ο οδηγός ILI9341 και υποστήριξη πολλαπλών τρόπων διεπαφής, συμπεριλαμβανομένων των παράλληλων MPU, SPI και RGB, η ενότητα αυτή είναι ιδανική για βιομηχανικά HMI, ιατροτεχνολογικές συσκευές, εξοπλισμό δοκιμών, καταναλωτικά ηλεκτρονικάκαι πίνακες ελέγχου IoT.

Σχεδιασμένο για ευελιξία σχεδιασμού και ευκολία ενσωμάτωσης:

• Υποστήριξη πολλαπλών διεπαφών: Διαμορφώνεται ως MPU 8/9/16/18-bit παράλληλη, SPI ή RGB διεπαφή μέσω IM[3:0] pins, επιτρέποντας απρόσκοπτη συμβατότητα με ένα ευρύ φάσμα MCU και επεξεργαστών.

• Φωτεινή και ευανάγνωστη οθόνη: φωτεινότητα 250 cd/m2 και αναλογία αντίθεσης 250:1 εξασφαλίζουν καθαρή ορατότητα σε διάφορες συνθήκες φωτισμού.Η κατεύθυνση προβολής 12 ωρών είναι βελτιστοποιημένη για εφαρμογές πορτρέτου.

• Ετοιμασία πίνακα αφής: Περιλαμβάνει ειδικές καρφίτσες (YU, XL, YD, XR) για εύκολη ενσωμάτωση ενός αντισταθμιστικού πίνακα αφής 4 καλωδίων, απλοποιώντας τα σχέδια που επιτρέπουν την αφής.

• Αδύναμος και αξιόπιστος: Το εύρος θερμοκρασίας λειτουργίας από -20°C έως +70°C και οι ολοκληρωμένες δοκιμές αξιοπιστίας εξασφαλίζουν σταθερή απόδοση σε απαιτητικά περιβάλλοντα.

Τεχνικές προδιαγραφές για την ολοκλήρωση συστήματος:

• Ενεργός χώρος: ~ 36,72 mm × 48,96 mm

• Μέγεθος της μονάδας: 42,72 mm × 60,26 mm × 2,3 mm

• Η τάση τροφοδοσίας: VCI = 2,6 V ̇ 3,3 V, VDD3 = 1,8 V ̇ 3,3 V

• Πίσω φωτισμός: 4 λευκά LED, Vf = 3,0V·3,4V, If = 80mA συνολικά

• Σήματα διεπαφής: Περιλαμβάνει TE (φαινόμενο δάκρυας), DOTCLK, HSYNC/VSYNC για τη λειτουργία RGB

• Συμμόρφωση: Σχεδιασμένο για να πληροί βιομηχανικά πρότυπα με δοκιμές περιβαλλοντικής και αξιοπιστίας

Γιατί να συνεργαστείτε με τη Saef για την λύση οθόνης σας;

Ενώ αυτή η ενότητα έχει σχεδιαστεί για την ενσωμάτωση του αντισταθμιστικού αφής, η Saef ειδικεύεται σε προσαρμοσμένες και ημιπροσαρμοσμένες λύσεις οθόνης.

• Αναβάθμιση σε χωρητική επαφή: Ενσωμάτωση της προβλεπόμενης χωρητικής επαφής (PCT) με τη διεπαφή I2C/SPI.

• Τροποποιήστε το Interface & Pinout: Προσαρμόστε τη διάταξη FPC, τη χαρτογράφηση σήματος ή τον τύπο συνδέσμου ώστε να ταιριάζει με το σχεδιασμό του PCB σας.

• Ρυθμίστε την οπτική απόδοση: Προσαρμόστε τη φωτεινότητα, τη αντίθεση, τη χρωματική γκάμα ή τα χαρακτηριστικά γωνίας θέασης.

• Μηχανική προσαρμογή: Τροποποιήστε τις διαστάσεις του περιγράμματος, το πλάτος του πλαισίου ή τα χαρακτηριστικά τοποθέτησης.

Ιδανικό για:

• Βιομηχανικές διεπαφές ανθρώπου-μηχανής

• Φορητές ιατρικές συσκευές παρακολούθησης

• Εργαλεία δοκιμής και μέτρησης που χρησιμοποιούνται στο χέρι

• Πίνακες ελέγχου έξυπνου σπιτιού

• Εικονικές οθόνες πίνακα ελέγχου οχημάτων

• Καταναλωτικά ηλεκτρονικά προϊόντα και συσκευές παιχνιδιών

Σχεδιασμένο να προσαρμόζεται, κατασκευασμένο να διαρκεί.
Στη Saef, συνεργαζόμαστε στενά με τις μηχανικές ομάδες για να διασφαλίσουμε ότι οι οθόνες ενσωματώνονται ομαλά και λειτουργούν αξιόπιστα.παρέχουμε την τεχνική υποστήριξη και την προσαρμογή που απαιτείται για να φέρετε το προϊόν σας στην αγορά γρηγορότερα.

Κλήση για δράση για ερωτήσεις υψηλής αξίας:
Χρειάζεστε μια ευπροσάρμοστη οθόνη που να ταιριάζει στις απαιτήσεις της διεπαφής σας; Ζητήστε ένα φύλλο δεδομένων, δείγμα αξιολόγησης ή μια προσαρμοσμένη διαβούλευση σχεδιασμού με την ομάδα μηχανικών μας σήμερα.

Μηχανολογικές διαστάσεις περίγραμμα

Ορισμός καρφίτσης διεπαφής

Μέγιστο απόλυτο όριο

Χαρακτηριστικά DC

Ηλεκτρικά-οπτικά χαρακτηριστικά

ΟπτικήΧαρακτηριστικά
