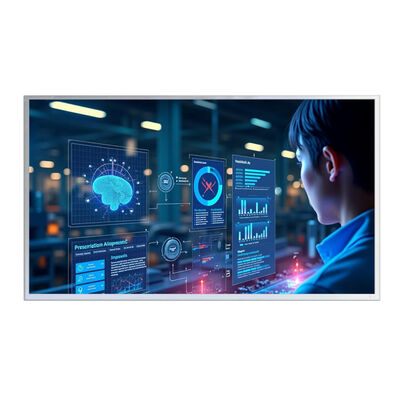

15.6 ιντσών FHD TFT LCD Μονάδα (1920x1080 IPS, eDP Interface)

15.6 ιντσών FHD TFT LCD Μονάδα (1920x1080 IPS, eDP Interface)
15.6 ιντσών FHD TFT LCD Μονάδα (1920x1080 IPS, eDP Interface) 15.6 ιντσών FHD TFT LCD Μονάδα (1920x1080 IPS, eDP Interface)

Μεγάλες Εικόνας :  15.6 ιντσών FHD TFT LCD Μονάδα (1920x1080 IPS, eDP Interface)

Λεπτομέρειες:
Τόπος καταγωγής: Shenzhen / china
Μάρκα: SAEF
Πιστοποίηση: ISO9001 / ISO14000
Αριθμό μοντέλου: SFTO1560SM-7411AN
Έγγραφο: SFTO1560SM-7411AN Datasheet...et.pdf
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 3 μονάδες (διαπραγματεύσιμες για παραγγελίες δείγματος)
Τιμή: USD46- 49 (FOB Shenzhen, Price varies based on order quantity & configuration)
Συσκευασία λεπτομέρειες: Τυπικό πακέτο εξαγωγής
Χρόνος παράδοσης: 3 εργάσιμες ημέρες για δείγματα, 5-6 εβδομάδες για MP
Όροι πληρωμής: L/C, T/T, Western Union, PayPal
Δυνατότητα προσφοράς: 3000 χιλιάδες τεμάχια το μήνα.

15.6 ιντσών FHD TFT LCD Μονάδα (1920x1080 IPS, eDP Interface)

περιγραφή
Μέγεθος οθόνης: 15,6 ίντσες Ψήφισμα: 1920x1080 Full HD
Τεχνολογία: Πίνακας IPS Διασύνδεση: eDP 1.2 (2 λωρίδα)
Επιφανειακή φωτεινότητα: 500–600 cd/m² Γωνία θέασης: 85°/85°/85°/85° (L/R/T/B)
Χρωματική γκάμα: 45% NTSC Οπίσθιος φωτισμός: LED, 40.000 ώρες διάρκεια ζωής
Θερμοκρασία λειτουργίας: 0°C έως 50°C Τροφοδοτικό: 3.3V συνεχές ρεύμα
Βάση: Τυπικό VESA ή Custom Επιφανειακή επεξεργασία: Anti-Glare (Σκληρότητα 3H)
Συμμόρφωση: RoHS, Χωρίς αλογόνο Αγγίξτε Έτοιμο: Χωρητικός πίνακας αφής
Επισημαίνω:

150

,

6 ιντσών FHD TFT LCD μονάδα

,

Δείκτης βιομηχανικής ποιότητας IPS



Σχεδιασμένο για ακρίβεια: Το 15,6 ιντσών FHD TFT LCD Μοντέλο Σχεδιασμένο για Βιομηχανική Αριστεία



Η Saef Technology Limited παρουσιάζει την SFT01560SM-7411AN, μια υψηλής απόδοσης 15.6 ιντσών FHD TFT LCD μονάδα κατασκευασμένη για να ανταποκριθεί στις αυστηρές απαιτήσεις του βιομηχανικού αυτοματισμού, των συστημάτων HMI,και ενσωματωμένες εφαρμογέςΜε την τεχνολογία IPS, τις ευρείες γωνίες θέασης και την ισχυρή διεπαφή eDP, αυτή η οθόνη προσφέρει εξαιρετική σαφήνεια, αξιοπιστία,και ευελιξία για τους μηχανικούς και τους ενοποιητές συστημάτων σε όλη την Ευρώπη και τις Ηνωμένες Πολιτείες.



Βασικές παραμέτρους σχεδιασμού και τεχνική υπεροχή

  • Ακριβής οπτική απόδοση:
    Η ανάλυση 1920×1080 με τεχνολογία IPS εξασφαλίζει σταθερό χρώμα και σαφήνεια σε οπτικές γωνίες 85°, ιδανική για πάνελ ελέγχου και περιβάλλοντα πολλαπλών θεατών.

  • Βιομηχανική αντοχή:
    Διαθέτοντας μια επιφάνεια αντιφωτισμού (3H σκληρότητα) και εύρος θερμοκρασίας λειτουργίας από 0 °C έως 50 °C, αυτή η μονάδα ξεχωρίζει σε εργοστάσια, ιατρικές συσκευές και εξωτερικά κιόσκι.

  • Προχωρημένη ολοκλήρωση eDP:
    Υποστηρίζει το eDP 1.2 με αρχιτεκτονική 2 λωρίδων, απλοποιώντας την ολοκλήρωση ενώ μειώνει την καλωδίωση και την κατανάλωση ενέργειας.

  • Υψηλή φωτεινότητα και μακροζωία:
    Η φωτεινότητα των 500-600 cd/m2 και ο φωτισμός LED 30.000-40.000 ωρών διασφαλίζουν την αναγνώσιμότητα σε σενάρια υψηλού φωτισμού περιβάλλοντος και συνεχούς λειτουργίας.

  • Αρχιτεκτονική προετοιμασίας:
    Ενώ τα τυποποιημένα μοντέλα έρχονται χωρίς άγγιγμα, προσφέρουμε πλήρως προσαρμόσιμες λύσεις, συμπεριλαμβανομένων αντίστατων ή χωρητικών οθόνων αφής (RTP/CTP), τροποποιημένων ορίων, εναλλακτικών διεπαφών (LVDS, HDMI),και προσαρμοσμένο firmware.



Λύστε τις Προκλήσεις του Σχεδιασμού

  • Χρειάζεσαι μια οθόνη που να ταιριάζει με τις συγκεκριμένες μηχανικές προδιαγραφές;
    Το λεπτό προφίλ των ενσωματωμένων μονάδων μας (βαρύτητα 6,25 mm) και το ακριβές περίγραμμα (360,0 × 212,3 mm) επιτρέπουν την απρόσκοπτη ενσωμάτωση σε συμπαγή περίβλημα.

  • Ανησυχείτε για την ακεραιότητα του σήματος σε θορυβώδη περιβάλλοντα;
    Η διεπαφή eDP με ενσωματωμένο ρολόι μειώνει το EMI, ενώ η προαιρετική προστασία και οι ισχυρές επιλογές συνδέσμων εξασφαλίζουν σταθερή απόδοση.

  • Ψάχνετε για μια οθόνη που υποστηρίζει 24/7 λειτουργία;
    Με χαμηλή κατανάλωση ενέργειας (<0,7W τυπικά) και υψηλή αξιοπιστία, η ενότητα αυτή δοκιμάζεται για εκτεταμένη χρήση σε βιομηχανικά και εμπορικά περιβάλλοντα.

  • Απαιτούν προσαρμογή χωρίς υψηλά κόστη NRE;
    Η Saef προσφέρει δωρεάν ή χαμηλού κόστους ημιπροσαρμοσμένες τροποποιήσεις, συμπεριλαμβανομένης της ολοκλήρωσης αφής, της εκτύπωσης λογότυπου, των αλλαγών συνδέσμων και των προσαρμογών του πίνακα οδήγησης.



Γιατί να Επιλέξετε Ασφαλής Τεχνολογία;

  • ISO 9001:2015 & ISO 14001:2015 Πιστοποιημένο ∙ Δεσμεύσεις για ποιότητα και βιωσιμότητα.

  • Άμεση εργοστασιακή υποστήριξη τεχνική συμβουλευτική, υποστήριξη δειγμάτων και ταχεία κατασκευή πρωτοτύπων.

  • RoHS & Απαλλαγμένο από αλογένια Γεωλογικά συμβατό με τις παγκόσμιες αγορές.

  • Τα δελτία δεδομένων περιλαμβάνουν λεπτομερή σχέδια, διαγράμματα χρόνου, οπτικές προδιαγραφές και μηχανικά σχέδια για να επιταχύνετε τον κύκλο σχεδιασμού σας.



Στόχοι εφαρμογών

  • Ανθρώπινες διεπαφές μηχανών (HMI)

  • Βιομηχανικά συστήματα ελέγχου

  • Αυτοματοποίηση εργοστασίων και ρομποτική

  • Τερματικά σημείων πώλησης (POS)

  • Συσκευές ιατρικής παρακολούθησης

  • Εμφάνιση μεταφορών και εφοδιαστικής

  • Παιχνίδια & Διαδραστικά Κίοςκα



Παραγγελία & Προσαρμογή

Έτοιμοι για ενσωμάτωση; Επικοινωνήστε με την ομάδα μηχανικών μας για δωρεάν προσφορές προσαρμογής, αιτήματα δειγμάτων ή τεχνικά φύλλα δεδομένων. Υποστηρίζουμε χαμηλή MOQ και γρήγορη ανταπόκριση για έργα OEM / ODM.





Μηχανολογικές διαστάσεις περίγραμμα



15.6 ιντσών FHD TFT LCD Μονάδα (1920x1080 IPS, eDP Interface) 0



Ορισμός καρφίτσης διεπαφής



Αριθμός PIN. Σύμβολο Εισαγωγή/Εξόδου Λειτουργία
1 Εθνική Κεντρική Τράπεζα - Αποθηκευμένο για CD
2 H_GND Π Γροθιά υψηλής ταχύτητας
3 Λεωφόρος 1_Ν Εγώ... Συμπληρωματική γραμμή σύνδεσης σήματος 1
4 Λεωφόρος1_P Εγώ... Αληθινή λωρίδα σύνδεσης σήματος 1
5 H_GND Π Γροθιά υψηλής ταχύτητας
6 Οδός 0_N Εγώ... Συμπληρωματική λωρίδα σύνδεσης σήματος 0
7 Λεωφόρος0_P Εγώ... Αληθινή λωρίδα σύνδεσης σήματος 0
8 H_GND Π Γροθιά υψηλής ταχύτητας
9 AUX_CH_P Εγώ... Πραγματικό βοηθητικό κανάλι σήματος
10 AUX_CH_N Εγώ... Βοηθητικό κανάλι συμπληρωματικού σήματος
11 H_GND Π Γροθιά υψηλής ταχύτητας
12 LCD_VDD Π Λογική οθόνη LCD και ισχύς οδηγού (3,3V)
13 LCD_VDD Π Λογική οθόνη LCD και ισχύς οδηγού (3,3V)
14 Εθνική Κεντρική Τράπεζα Εγώ... Απαγορεύεται για χρήση από κατασκευαστή LCD
15 LCD_GND Π Λογική οθόνης LCD και γείωση του οδηγού
16 LCD_GND Π Λογική οθόνης LCD και γείωση του οδηγού
17 HPD Ο Σημαντική πινακίδα HPD
18 LED-1 Π Εθνική Κεντρική Τράπεζα
19 LED-2 Π Εθνική Κεντρική Τράπεζα
20 LED-3 Π Εθνική Κεντρική Τράπεζα
21 LED-4 Π Εθνική Κεντρική Τράπεζα
22 BL_ENABLE Εγώ... Εθνική Κεντρική Τράπεζα
23 Επικαιροποίηση Εγώ... Εθνική Κεντρική Τράπεζα
24 Εθνική Κεντρική Τράπεζα - Απαγορεύεται για χρήση από κατασκευαστή LCD
25 Εθνική Κεντρική Τράπεζα - Απαγορεύεται για χρήση από κατασκευαστή LCD
26 BL_PWR Π Εθνική Κεντρική Τράπεζα
27 BL_PWR Π Εθνική Κεντρική Τράπεζα
28 BL_PWR Π Εθνική Κεντρική Τράπεζα
29 BL_PWR Π Εθνική Κεντρική Τράπεζα
30 Εθνική Κεντρική Τράπεζα - Απαγορεύεται για χρήση από κατασκευαστή LCD



Μέγιστο απόλυτο όριο



Άρθρο Σύμβολο Αξία Μονάδα
Τετάρτη ΚΑΚ 0.3~4 V
Τεχνική τάση τροφοδοσίας Σημάδι -0.3 - ΚΑΚ V
Θερμοκρασία λειτουργίας Τοπ 0 έως 50 °C
Θέρμανση αποθήκευσης Tstg -10 έως 60 °C



Ηλεκτρικά-οπτικά χαρακτηριστικά



Άρθρο Σύμβολο ΜΙΝ Τύπος Επικαιροποίηση ΕΝΩΡΙΑ
Πρόσθετη τάση Vf 28 30 33 V
Τρόπος τροφοδοσίας Αν - 270 360 mA
Χρόνος ζωής - 30000 40000 - Ηρ



Οπτικά χαρακτηριστικά



Παράμετρο Προϋποθέσεις - Μίνι. Τύπος. Μαξ. Μαξ. Μονάδα

Γωνία θέασης(CR>10)

Οριζόντια θL - 85 -

βαθμός

    θ R - 85 -
  Βόρειος θT - 85 -
    θB - 85 -
Αντιδιαστολή Κέντρο 600 800 - -
Χρόνος απόκρισης Tr+Td - 25 35 ms

Χρώμα CFΧρωματικότητα

(CIE1931)

Κόκκινο x

Τύπος.

-Ούτε ένα.03

0.642

Τύπος.

+0.03

-
  Κόκκινο y   0.3078   -
  Πράσινο x   0.283   -
  Πράσινο y   0.594   -
  Μπλε x   0.142   -
  Μπλε y   0.149   -
  Λευκό x   0.303   -
  Λευκό y   0.329   -
Αναλογία NTSC %   (45)   -

Κεντρική φωτεινότηταλευκό

ΕΠΙ 500 600   cd/m2
Λευκή ομοιομορφία 13π δW 75 80
