Λεπτομέρειες:
|
| Μέγεθος οθόνης: | Διαγώνιος 8,0 ιντσών | Ψήφισμα: | 1024 × 768 (XGA) |
|---|---|---|---|
| Τεχνολογία: | IPS TFT, a-Si Active Matrix | Βάθος χρώματος: | 16,7 εκατομμύρια χρώματα |
| Γωνία θέασης: | 170° (CR≥10) | Διασύνδεση: | Ψηφιακή είσοδος LVDS |
| Επιφανειακή φωτεινότητα: | 300 cd/m² (Τυπικό) | Αναλογία αντίθεσης: | 800:1 (Τυπικό) |
| Οπίσθιος φωτισμός: | LED, 12V, 300mA | οθόνη αφής: | Διαθέσιμο (RTP/CTP προαιρετικό) |
| Κατανάλωση ρεύματος: | 0,383 W (μόνο πίνακας, τυπικός) | Μηχανική συμβατότητα: | Ανταλλακτικό Drop-in για το Innolux HJ080IA-01E |
| Λειτουργική θερμοκρασία.: | -20°C έως +70°C | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | 8 ιντσών TFT LCD οθόνη,1024x768 XGA πίνακα IPS,Εικονική οθόνη LCD της τεχνολογίας Saef |
||

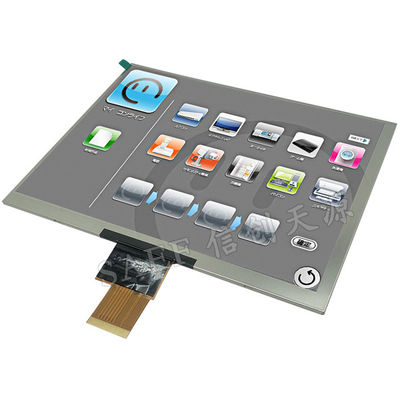

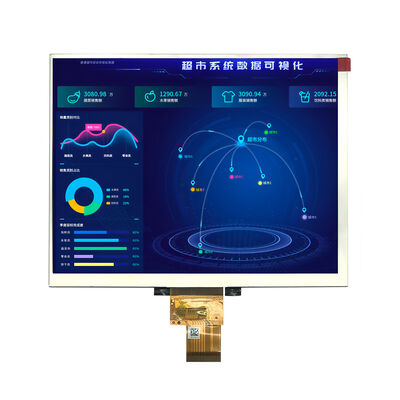

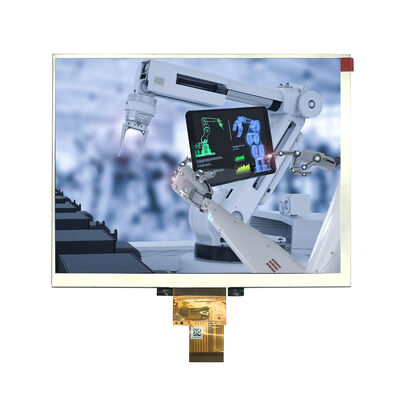

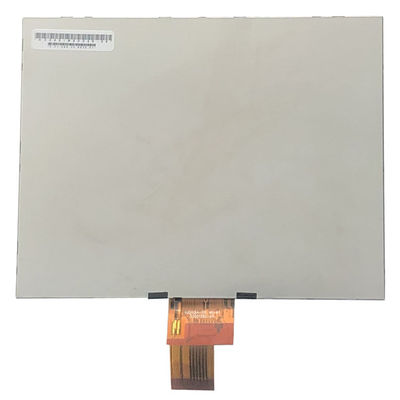

Μηχανικός έτοιμος 8 ιντσών TFT LCD μονάδα για απαιτητικές βιομηχανικές και ιατρικές εφαρμογές
Η Saef Technology's SFTO800SH-8833AN είναι μια υψηλής απόδοσης μονάδα οθόνης LCD TFT 8 ιντσών σχεδιασμένη για μηχανικούς και ενοποιητές συστημάτων που απαιτούν αξιοπιστία, οπτική σαφήνεια,και απρόσκοπτη ενσωμάτωση σε κρίσιμα περιβάλλονταΗ εν λόγω ενότητα διαθέτει πίνακα IPS με ανάλυση XGA (1024×768), παρέχει συνεπή αναπαραγωγή χρωμάτων και ευρείες γωνίες θέασης έως 170°, καθιστώντας την ιδανική για διεπαφές ανθρώπου-μηχανής (HMI),ιατρικές συσκευές παρακολούθησης, εξοπλισμού δοκιμών και βιομηχανικών συστημάτων ελέγχου.
Γιατί να επιλέξετε αυτή την 8 ιντσών TFT LCD μονάδα;
Συμφωνία Plug-and-Play
Είναι πλήρως συμβατή με τις οθόνες Innolux HJ080IA-01E, επιτρέποντας εύκολες αναβαθμίσεις χωρίς μηχανικό επανασχεδιασμό.
Η διεπαφή LVDS υποστηρίζει εισαγωγή δεδομένων 6-bit/8-bit με ευέλικτο έλεγχο της κατεύθυνσης σάρωσης (L/R, U/D pins).
Κατασκευασμένη για Αξιόπιστη
Λειτουργεί σε εκτεταμένες περιοχές θερμοκρασίας (-20 °C έως +60 °C) με υψηλή αντοχή στην υγρασία.
Η ανθεκτική κατασκευή πληροί τα πρότυπα ISO9001 και ISO14001, υποστηριζόμενη από μία ετήσια λειτουργική εγγύηση.
Βελτιωμένη οπτική απόδοση
Η φωτεινότητα των 300 cd/m2 και η αναλογία αντίθεσης 800:1 εξασφαλίζουν την αναγνώσιμότητα σε συνθήκες υψηλού φωτισμού.
Το 70% της χρωματικής γκάμας NTSC και η σκληρή επιφάνεια επίστρωσης μειώνουν την λάμψη και ενισχύουν την αντοχή.
Απόδοση ισχύος και φωτισμού
Χαμηλή κατανάλωση ενέργειας (0,383W τυπικά) με υποστήριξη CABC (Content Adaptive Brightness Control) για δυναμική διαχείριση του φώτος πίσω.
Ο φωτισμός LED έχει ονομαστική διάρκεια 40.000 ωρών (50% διάρκεια ζωής φωτεινότητας), μειώνοντας τους κύκλους συντήρησης.
Ευελιξία σχεδιασμού και προσαρμογή
Προσφέρουμε δωρεάν ή ημιπροσαρμοσμένες λύσεις, συμπεριλαμβανομένης της ολοκλήρωσης αφής (RTP / CTP), προσαρμοσμένων συνδέσεων, τροποποιήσεων πλαισίου και προσαρμογών firmware.
Η συμβατότητα pin-to-pin και τα λεπτομερή μηχανικά σχέδια (παρέχονται) απλοποιούν τη διάταξη των PCB και το σχεδιασμό των περιβλήτων.
Τεχνικές προτάσεις για τους σχεδιαστές συστημάτων:
Ελεγκτής χρόνου: Υποστηρίζει μόνο τη λειτουργία DE· δεν απαιτείται η λειτουργία SYNC.
Διαταγή ισχύος: αυστηρά καθορισμένοι χρόνοι άνοδος/άπτωσης για την αποφυγή σύγκλισης και τη διασφάλιση μακροπρόθεσμης σταθερότητας.
ΕΣΔ και χειρισμός: Συμπληρωματικές κατευθυντήριες γραμμές για τη στατική προστασία περιλαμβάνονται για τη συναρμολόγηση και την ενσωμάτωση.
Στόχος εφαρμογών:
Βιομηχανικοί πίνακες HMI & PLC
Μηχανές ιατρικής διάγνωσης και συσκευές παρακολούθησης ασθενών
Πίνακες ελέγχου και όργανα αυτοκινήτων
Εξοπλισμός δοκιμών και μετρήσεων
Συστήματα κιόσκων και POS
Πιστοποιημένο και ασφαλές:
Συμμόρφωση με τις απαιτήσεις RoHS (2011/65/ΕΕ, 2015/863/ΕΕ), REACH και συσκευασία σύμφωνα με τις κατευθυντήριες γραμμές 94-62/ΕΚ.
Ετοιμάστε την λύση οθόνης σας:
Είτε χρειάζεστε αντικατάσταση ή ένα πλήρως προσαρμοσμένο 8 ιντσών TFT LCD με αφής, η Saef Technology παρέχει εξειδικευμένη υποστήριξη από το πρωτότυπο μέχρι την παραγωγή.Αρχεία CAD, και μια δωρεάν αναθεώρηση σχεδιασμού.
Μηχανολογικές διαστάσεις περίγραμμα
![]()
Ορισμός καρφίτσης διεπαφής
| Αριθμός PIN. | Σύμβολο | Εισαγωγή/Εξόδου | Λειτουργία |
| 1 | VCOM | Π | Κοινή τάση |
| 2 | ΔΕΔ | Π | Δυναμική τάση για ψηφιακό κύκλωμα |
| 3 | ΔΕΔ | Π | Δυναμική τάση για ψηφιακό κύκλωμα |
| 4 | Εθνική Κεντρική Τράπεζα | --- | Δεν υπάρχει σύνδεση. |
| 5 | Επαναφορά | Εγώ... | Παγκόσμια πένα επαναφοράς |
|
6 |
STBYB |
Εγώ... |
Λειτουργία σε κατάσταση αναμονής, κανονικά τραβήχτηκε υψηλή STBYB = 1 ̇, κανονική λειτουργία STBYB = 0 |
| 7 | Εθνική Τράπεζα | Π | Γη |
| 8 | RXIN0- | Εγώ... | - Εισαγωγή διαφορικών δεδομένων LVDS |
| 9 | RXIN0+ | Εγώ... | + εισροή διαφορικών δεδομένων LVDS |
| 10 | Εθνική Τράπεζα | Π | Γη |
| 11 | RXIN1- | Εγώ... | - Εισαγωγή διαφορικών δεδομένων LVDS |
| 12 | RXIN1+ | Εγώ... | + εισροή διαφορικών δεδομένων LVDS |
| 13 | Εθνική Τράπεζα | Π | Γη |
| 14 | RXIN2- | Εγώ... | - Εισαγωγή διαφορικών δεδομένων LVDS |
| 15 | RXIN2+ | Εγώ... | + εισροή διαφορικών δεδομένων LVDS |
| 16 | Εθνική Τράπεζα | Π | Γη |
| 17 | RXCLKIN- | Εγώ... | - Εισαγωγή διαφορικού ρολογιού LVDS |
| 18 | RXCLKIN+ | Εγώ... | + εισροή διαφορικού ρολογιού LVDS |
| 19 | Εθνική Τράπεζα | Π | Γη |
| 20 | RXIN3- | Εγώ... | - Εισαγωγή διαφορικών δεδομένων LVDS |
| 21 | RXIN3+ | Εγώ... | + εισροή διαφορικών δεδομένων LVDS |
| 22 | Εθνική Τράπεζα | Π | Γη |
| 23 | Εθνική Κεντρική Τράπεζα | --- | Δεν υπάρχει σύνδεση. |
| 24 | Εθνική Κεντρική Τράπεζα | --- | Δεν υπάρχει σύνδεση. |
| 25 | Εθνική Τράπεζα | Π | Γη |
| 26 | Εθνική Κεντρική Τράπεζα | --- | Δεν υπάρχει σύνδεση. |
| 27 | DIMO | Ο | Εξωτερική σήμανση CABC |
| 28 | SELB | Εγώ... | 6bit/8bit επιλογή |
| 29 | ΑVDD | Π | Δύναμη για αναλογικό κύκλωμα |
| 30 | Εθνική Τράπεζα | Π | Γη |
| 31 | LED- | Π | Καθοδικός LED |
| 32 | LED- | Π | Καθοδικός LED |
| 33 | Α/Δ | Εγώ... | Οριζόντια αντιστροφή |
| 34 | Ε/Δ | Εγώ... | Ψηλή αντιστροφή |
| 35 | VGL | Π | Πύλη OFF τάσης |
| 36 | CABCEN1 | Εγώ... | CABC H/W ενεργοποιείται |
| 37 | CABCEN0 | Εγώ... | CABC H/W ενεργοποιείται |
| 38 | ΒGH | Π | Πύλη ON τάση |
| 39 | LED+ | Π | Άνωση LED |
| 40 | LED+ | Π | Άνωση LED |
Απόλυτη μέγιστη αξιολόγηση
|
Άρθρο |
Σύμβολο |
Αξίες |
Μονάδα |
|
| - Μίνι. | Μαξ. Μαξ. | |||
|
Δυναμική τάση |
ΚΑΚ | -Ούτε ένα.3 | 5.0 | V |
| ΑVDD | 6.5 | 13.5 | V | |
| ΒGH | -Ούτε ένα.3 | 40 | V | |
| VGL | -20 | 0.3 | V | |
| VGH-VGL | - | 40 | V | |
| Θερμοκρασία λειτουργίας Θερμοκρασία αποθήκευσης | Πάνω | -20 | 60 | °C |
| TST | - 30 | 7 0 | °C | |
Τυπικές συνθήκες λειτουργίας
|
Άρθρο |
Σύμβολο |
Αξίες |
Μονάδα |
||
| - Μίνι. | Τύπος. | Μαξ. Μαξ. | |||
|
Δυναμική τάση |
ΚΑΚ | 3.0 | 3.3 | 3.6 | V |
| ΑVDD | 9.8 | 10 | 10.2 | V | |
| ΒGH | 18.6 | 18.9 | 19.2 | V | |
| VGL | - Οκτώ.1 | - Επτά.8 | - Επτά.5 | V | |
| Τετάρτη | VCOM | 3.0 | 3.6 | 3.9 | V |
| Υψηλή τάση λογικής εισόδου | ΧΙΒ | 0.7Vcc | - | Vcc | V |
| Λογική εισόδου χαμηλής τάσης | VIL | 0 | - | 0.3Vcc | V |
Τρέχουσα κατανάλωση
|
Άρθρο |
Σύμβολο |
Αξίες |
Μονάδα |
Σημείωση |
||
| - Μίνι. | Τύπος. | Μαξ. Μαξ. | ||||
|
ρεύμα για τον οδηγό |
ΙGH | - | 0.65 | 1.0 | mA | Δυναμικό ισχύος: |
| ΔΕΠ | - | 0.65 | 1.0 | mA | VGL=-7,8V | |
| ΔΠΔ | - | 35 | 60 | mA | Vcc=3,3V | |
| ΔΕΔΔΑ | - | 25 | 40 | mA | ΑΕΔΔ=10,0V | |
Προϋποθέσεις οδήγησης με φώτα πίσω
|
Άρθρο |
Σύμβολο |
Αξίες |
Μονάδα |
||
| - Μίνι. | Τύπος. | Μαξ. Μαξ. | |||
| Τετάρτη | Επικεφαλής | 11. | 12 | 13.2 | V |
| Τρόπος ρεύματος για το φως LED | ΙΙ | - | 300 | - | mA |
| Διάρκεια ζωής LED | - | 30,000 | 40,000 | - | Ηρ |
Ηλεκτρικά χαρακτηριστικά εναλλασσόμενου ρεύματος
| Παράμετρος | Σύμβολο | Αξίες | Μονάδα | ||
| - Μίνι. | Τύπος. | Μαξ. Μαξ. | |||
| Συχνότητα ρολογιού | RxFCLK | 20 | - | 71 | MHz |
| Περιορισμός κλίσης των δεδομένων εισόδου | TRSKM | 500 | - | - | σπ |
| Η ώρα του ρολογιού | TLVCH | - | 4/(7* RxFCLK) | - | ν |
| Χρόνος χαμηλού ρολογιού | Επικαιροποίηση | - | 3/(7* RxFCLK) | - | ν |
Ηλεκτρικά χαρακτηριστικά συνεχούς ρεύματος
| Παράμετρος | Σύμβολο | Αξίες | Μονάδα | ||
| - Μίνι. | Τύπος. | Μαξ. Μαξ. | |||
| Διαφορετική υψηλή τάση εισόδου | RxVTH |
- |
- |
+0.1 | V |
| Διαφορετική χαμηλή τάση εισόδου | RxVTL | -Ούτε ένα.1 |
- |
- |
V |
| Πεδίο τάσης εισόδου (μοναδική) | RxVIN | 0 |
- |
2.4 | V |
| Διαφορετική τάση εισόδου κοινής λειτουργίας | RxVCM | Βίντεο: |
- |
2.4-ΒΙΝΤΕΟ 2 | V |
| Διαφορετική τάση | Βίντεο. | 0.2 | - | 0.6 | V |
| Διαφορετικό ρεύμα διαρροής εισόδου | RVxliz | - 10 | - | +10 | UA |
Οπτικές προδιαγραφές
|
Άρθρο |
Σύμβολο |
Υπόθεση |
Αξίες |
Μονάδα |
||
| - Μίνι. | Τύπος. | Μαξ. Μαξ. | ||||
|
Γωνία θέασης (CR≥ 10) |
θL | Φ=180° ((9 η ώρα) | 75 | 85 | - |
βαθμός |
| θR | Φ=0°(3 ωρών) | 75 | 85 | - | ||
| θT | Φ=90° ((12 η ώρα) | 75 | 85 | - | ||
| θB | Φ=270° ((6 η ώρα) | 75 | 85 | - | ||
| Χρόνος απόκρισης | ΤΟΝ+ΤΟΦ | 25 | 50 |
msec |
||
| Αναλογία αντίθεσης | Επενδύσεις | Κανονικό θ=Φ=0° | 600 | 800 | - | - |
|
Χρωματικότητα χρώματος |
WX | 0.238 | 0.288 | 0.338 | - | |
| WY | 0.276 | 0.326 | 0.376 |
- |
||
| Διαβίβαση | Τρ |
- |
3.8 | 4.3 |
- |
% |
| Ομοιομορφία |
- |
- |
75 |
- |
- |
% |
| Φωτεινότητα |
Α |
- |
- |
300 |
- |
cd/m2 |
