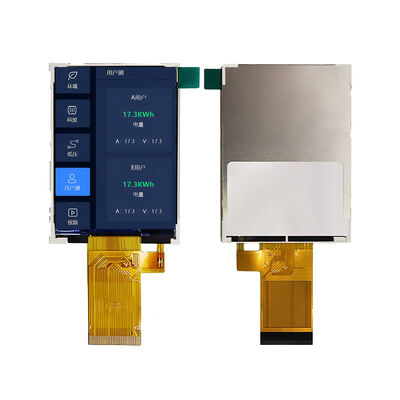

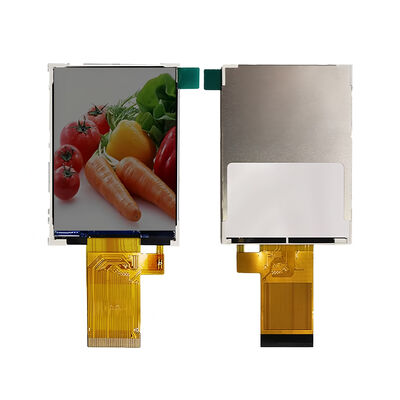

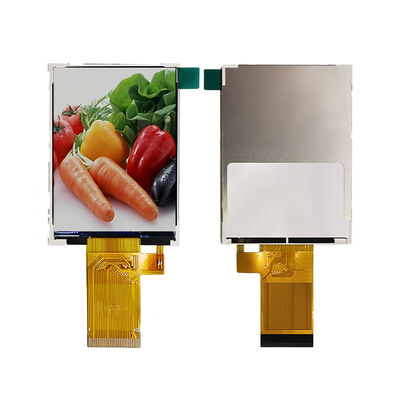

Σχεδιασμένο για απαιτητικές εφαρμογές: Το 2,8 ιντσών TFT LCD Module
Στην Saef Technology Limited, ειδικευόμαστε στην ανάπτυξη λύσεων υψηλής απόδοσης για μηχανικούς και σχεδιαστές συστημάτων που απαιτούν αξιοπιστία, σαφήνεια,και ευελιξία σε δύσκολα περιβάλλονταΤο 2,8 ιντσών Transflective TFT LCD Module (SFTO280PY-7422AN) είναι κατασκευασμένο για να υπερέχει τόσο σε φωτεινές εξωτερικές συνθήκες όσο και σε εσωτερικές συνθήκες χαμηλού φωτισμού, καθιστώντας το την ιδανική επιλογή για χειροκίνητους μετρητές,φορητά όργανα, βιομηχανικά HMI, και ιατρικά προϊόντα.
Βασικά πλεονεκτήματα σχεδιασμού για τους μηχανικούς:

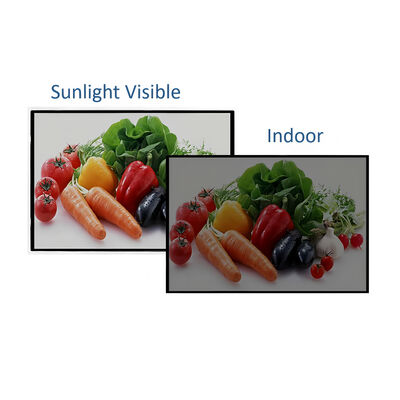

- Ανώτερη οπτική απόδοση σε οποιοδήποτε φως
Με φως πίσω υψηλής φωτεινότητας 300 cd/m2 και τεχνολογία διαφλαστικής οθόνηςη ενότητα αυτή εξασφαλίζει εξαιρετική ευκολία ανάγνωσης υπό το άμεσο ηλιακό φως, διατηρώντας παράλληλα λειτουργία χαμηλής ισχύος σε σκοτεινά περιβάλλονταΗ αναλογία αντίθεσης 500:1 και η ευρεία γωνία θέασης 60° παρέχουν σταθερή οπτική ποιότητα από όλες τις κατευθύνσεις.
- Ευελιξία διπλής διεπαφής: MCU & SPI
Σχεδιασμένη για απρόσκοπτη ολοκλήρωση, η ενότητα υποστηρίζει τόσο τα παράλληλα MCU (8/16-bit) όσο και τα SPI (3/4-wire) διεπαφές της σειράς 8080.προσφέρει γρήγορους χρόνους απόκρισης (16ms τυπικά) και σταθερή επικοινωνία για εφαρμογές σε πραγματικό χρόνο.
- Ευρύ εύρος θερμοκρασίας λειτουργίας
Προσαρμοσμένη για λειτουργία από -20 °C έως +70 °C και αποθήκευση από -30 °C έως +80 °C, η οθόνη αυτή είναι κατασκευασμένη για να αντέχει σε ακραίες συνθήκες, ιδανική για εξωτερικά, αυτοκινητοβιομηχανικά και βιομηχανικά συστήματα.
- Υψηλή αξιοπιστία και μακροζωία
Το φως φώτισης 4LED παρέχει μέση διάρκεια ζωής 40.000 ωρών, ενώ η μονάδα υποβάλλεται σε αυστηρές περιβαλλοντικές δοκιμές, συμπεριλαμβανομένων των δονήσεων, ESD (± 8kV αέρα/± 4kV επαφή),και θερμική πορεία για να εξασφαλιστεί η αντοχή στο πεδίο.
- Πλήρως εξατομικεύσιμο και έτοιμο για ενσωμάτωση
Παρέχουμε δωρεάν τεχνική υποστήριξη και υπηρεσίες σχεδιασμού ημιπροσαρμοσμένου σχεδιασμού, συμπεριλαμβανομένης της ενσωμάτωσης των οθόνων αφής (RTP/CTP), επιλογών συνδέσμων, προσαρμογής firmware και μηχανικών προσαρμογών.Είτε χρειάζεστε ένα drop-in module είτε μια προσαρμοσμένη λύση οθόνηςΗ ομάδα μηχανικών είναι εδώ για να βοηθήσει.
Τεχνικές προδιαγραφές σε μια ματιά:
-
Περιοχή οθόνης: 43,2 x 57,6 mm
-
Πιξέλες: 0,06 (H) x 0,18 (V) mm
-
Βαθμό χρώματος: 262K
-
Ηλεκτρική τροφοδοσία: 2,8V (VCC), 1,8V (IOVCC)
-
Μέγεθος: 50,0 x 69,2 x 2,3 mm
-
Βάρος: Βελτιστοποιημένο για φορητά σχέδια
-
Συμμόρφωση: RoHS, REACH, ISO 9001:2015, ISO 14001:2015
Γιατί να Επιλέξετε Ασφαλής Τεχνολογία;
Είμαστε κάτι παραπάνω από προμηθευτής, είμαστε ο εταίρος σας στην τεχνολογία οθόνης.
-
Υποστήριξη σε επίπεδο εμπειρογνωμόνων: άμεση πρόσβαση στην ομάδα μηχανικών μας για αναθεωρήσεις σχεδιασμού, επικύρωση και αντιμετώπιση προβλημάτων.
-
Γρήγορη κατασκευή πρωτοτύπων: Σύντομοι χρόνοι για δείγματα και προσαρμοσμένες παραλλαγές.
-
Παγκόσμια εφοδιαστική: Αξιόπιστη αποστολή στην ΕΕ, τις ΗΠΑ και σε όλο τον κόσμο.
-
Διασφάλιση ποιότητας: Κάθε ενότητα δοκιμάζεται σύμφωνα με τα πρότυπα MIL-STD-105E με επιθεώρηση βάσει AQL.
Στόχος εφαρμογών:
-
Χεριζόμενες συσκευές δοκιμής και μέτρησης
-
Φορητές ιατρικές οθόνες
-
Πίνακες χειρισμού βιομηχανικής χρήσης
-
Εξωτερική πλοήγηση και τηλεματική
-
Δικτυακό Διαδίκτυο και ενσωματωμένα συστήματα
-
Πίνακες ελέγχου αυτοκινήτων και οθόνες πλοίων
Πάρτε το δείγμα ή το εξατομικευμένο σας προσφορά σήμερα
Έτοιμοι να ενσωματώσετε μια υψηλής ορατότητας, υψηλής αξιοπιστίας οθόνη στο επόμενο έργο σας;
Επικοινωνήστε με την τεχνική ομάδα πωλήσεων μας για τιμολόγηση, φύλλα δεδομένων και συμβουλές για προσαρμοσμένο σχεδιασμό.
Μηχανολογικές διαστάσεις περίγραμμα
Ορισμός καρφίτσης διεπαφής
| Αριθμός PIN. |
Σύμβολο |
Λειτουργία |
| 1 |
XL |
Αγγίξτε την αριστερή γραμμή. |
| 2 |
ΕΥ |
Αγγίξτε το επάνω κύκλωμα |
| 3 |
XR |
Αγγίξτε τη δεξιά γραμμή. |
| 4 |
YD |
Αγγίξτε την κάτω γραμμή. |
| 5 |
Εθνική Τράπεζα |
Γη |
| 6 |
ΔΕΔΔΚ |
Ηλεκτρική τροφοδοσία: 1.8V |
| 7 |
ΚΑΚ |
Ηλεκτρική τροφοδοσία. 2.8V |
| 8 |
ΕΜΑΡΚΑ |
Σήμα συγχρονισμού καρέ |
| 9 |
ΚΑ |
Τσιπ επιλέξτε πιν εισόδου (ενεργό χαμηλό) |
| 10 |
RS/SPI_SCL |
Εμφάνιση δεδομένων/πιν επιλογής εντολών σε παράλληλο ρολόι κατά σειρά SPI |
| 11 |
WR/SPI_RS |
Ενεργοποίηση εγγραφής σε παράλληλη διεπαφή MCU 8080.
Εμφάνιση δεδομένων/πινών επιλογής εντολών στην διεπαφή SPI
|
| 12 |
ΕΠ και ΕΤ |
Διάβασμα ενεργοποιημένο σε παράλληλη διεπαφή MCU 8080. |
| 13 |
ΣΔΑ |
Πιν εισόδου/εξόδου διεπαφής SPI. |
| 14 |
ΔΕΠ |
Πιν εξόδου διεπαφής SPI. |
| 15 |
Επαναφορά |
Εξωτερική είσοδος επαναφοράς. |
| 16 |
Εθνική Τράπεζα |
Γη |
| 17-32 |
DB0-DB15 |
MCU παράλληλη διεπαφή λεωφορείου δεδομένων. |
| 33 |
LEDA |
Πίσω φως LED ((Ανόδος) |
| 34-36 |
LEDK |
Πίσω φως LED (Καθοδίου) |
| 37 |
Εθνική Κεντρική Τράπεζα |
Εθνική Κεντρική Τράπεζα |
| 38 |
Δελτίο ΕΕ |
Επιλέξτε τη λειτουργία διεπαφής MCU |
| 39 |
Δελτίο ΕΕ |
Επιλέξτε τη λειτουργία διεπαφής MCU |
| 40 |
IM2 |
Επιλέξτε τη λειτουργία διεπαφής MCU |
Απόλυτη μέγιστη αξιολόγηση
| Άρθρο |
Σύμβολο |
Αξιολόγηση |
Μονάδα |
| Πρόσθετη τάση |
ΔΕΔ |
- 0,3 ~ +4.6 |
V |
| Η τάση τροφοδοσίας (λογική) |
ΔΕΔΔ |
- 0,3 ~ +4.6 |
V |
| Τετάρτη |
VGH-VGL |
-0.3 ~ +30.0 |
V |
| Πεδίο τάσης λογικής εισόδου |
Αριθμός οχήματος |
-0,3 ~ VDDI + 0.5 |
V |
| Λογικό εύρος τάσης εξόδου |
VO |
-0,3 ~ VDDI + 0.5 |
V |
| Περιοχή θερμοκρασίας λειτουργίας |
ΤΟΠΡ |
-20 ~ +70 |
°C |
| Περιοχή θερμοκρασίας αποθήκευσης |
TSTG |
-30 ~ +80 |
°C |
Ηλεκτρικά χαρακτηριστικά συνεχούς ρεύματος
|
Παράμετρος
|
Σύμβολο
|
Υπόθεση
|
Προδιαγραφές |
Μονάδα
|
| ΜΙΝ. |
Τυπογραφία. |
Μαξ. |
| Δύναμη και τάση λειτουργίας |
| Τετάρτη |
ΔΕΔ |
Λειτουργία
τάση
|
2.4 |
2.75 |
3.3 |
V |
| Δυναμική τάση διεπαφής |
ΔΕΔΔ |
Προμήθεια Ε/Υ
Τετάρτη
|
1.65 |
1.8 |
3.3 |
V |
| Διοδηγός πύλης υψηλής τάσης |
ΒGH |
|
12.2 |
|
14.97 |
V |
| Οδηγός πύλης χαμηλής τάσης |
VGL |
|
- Δώδεκα.5 |
|
- Επτά.16 |
V |
| Τετάρση τροφοδοσίας οδηγού πύλης |
|
Ώρα για ένα βίντεο. |
19.36 |
|
27.47 |
V |
| Εισαγωγή / Έκδοση |
| Λογική υψηλή τάση εισόδου |
ΧΙΒ |
|
0.7VDDI |
|
ΔΕΔΔ |
V |
| Λογική χαμηλή τάση εισόδου |
VIL |
|
Επικεφαλής |
|
0.3VDDI |
V |
| Λογική υψηλή τάση εξόδου |
VOH |
ΙΟΗ = -1,0mA |
0.8VDDI |
|
ΔΕΔΔ |
V |
| Λογική χαμηλή τάση εξόδου |
Αερομεταφορές |
ΔΕΔ = +1,0mA |
Επικεφαλής |
|
0.2VDDI |
V |
| Λογικό υψηλό ρεύμα εισόδου |
ΙΙΧ |
Δελτίο ΕΚΑΧ |
|
|
1 |
UA |
| Λογικό χαμηλό ρεύμα εισόδου |
ΙΙΙ |
Αριθμός VIN = VSS |
-1 |
|
|
UA |
| Τρόπος ροής εισόδου |
ΙΙΙ |
ΙΟΗ = -1,0mA |
-Ούτε ένα.1 |
|
+0.1 |
UA |
| Τετάρτη |
| Διάταξη VCOM |
VCOM |
|
|
Επικεφαλής |
|
V |
| Οδηγός προέλευσης |
| Πεδίο εξόδου πηγής |
Εξωτερικά |
|
Αριθμός οχήματος |
|
ΑΠΕ |
V |
| Η τάση αναφοράς γάμμα είναι θετική. |
ΑΠΕ |
|
4.45 |
|
6.4 |
V |
| Η τάση αναφοράς γάμμα ((αρνητική) |
Αριθμός οχήματος |
|
- Τέσσερα.6 |
|
- Δύο.65 |
V |
| Χρόνος διακανονισμού της εξόδου από την πηγή |
Τρ |
Κάτω με 99% ακρίβεια |
|
|
20 |
Εμείς |
| Δυνατότητα εξόδου |
VOFFSET |
|
|
|
35 |
mV |
Οπτικές προδιαγραφές
| Άρθρο |
Σύμβολο |
Υπόθεση |
Ελάχιστο |
Τύπος |
Μαξ |
Μονάδα |
| Λευκή φωτεινότητα (κέντρο) |
Επτά |
Θ=0 φυσιολογικό
Παρακολούθηση Γωνία
ΙΒΛ=80mA
|
- Δεν ξέρω. |
300 |
- Δεν ξέρω. |
cd/m2 |
| Χρόνος απόκρισης |
Tr+Tf |
|
- Δεν ξέρω. |
16 |
- Δεν ξέρω. |
ms |
| Αναλογία αντίθεσης |
Επενδύσεις |
|
- Δεν ξέρω. |
500 |
- Δεν ξέρω. |
- Δεν ξέρω. |
|
ΧρώμαΧρωματικότητα(CIE1931)
|
λευκό |
Wx |
|
- Δεν ξέρω. |
0.301 |
- Δεν ξέρω. |
|
| |
|
Ο Γουάι |
|
- Δεν ξέρω. |
0.337 |
- Δεν ξέρω. |
|
|
Γωνία θέασης
|
Χορ
|
ΘL |
CR≥10
|
- Δεν ξέρω. |
60 |
- Δεν ξέρω. |
|
| |
|
ΘR |
|
- Δεν ξέρω. |
60 |
- Δεν ξέρω. |
|
| |
Βε
|
ΘU |
|
- Δεν ξέρω. |
60 |
- Δεν ξέρω. |
|
| |
|
ΘD |
|
- Δεν ξέρω. |
60 |
- Δεν ξέρω. |
|
| Ομοιότητα φωτεινότητας |
Μέσος όρος |
Θ=0 |
80 |
90 |
- Δεν ξέρω. |
% |
| Χρωματική διάσταση |
NTSC |
Θ=0 |
- Δεν ξέρω. |
55 |
- Δεν ξέρω. |
% |
| Οπτιμική κατεύθυνση θέασης |
Μεταφυσική |
Χαρακτηριστικά του φωτισμού πίσω
| Άρθρο |
Σύμβολο |
Ελάχιστο |
Τύπος |
Μαξ |
Μονάδα |
| ρεύμα LED |
ΙΙ |
- |
60 |
80 |
mA |
| Ηλεκτρική τάση |
Επικεφαλής |
- |
2.8 |
3.2 |
V |
| Διάρκεια ζωής λειτουργίας LED |
Ηρ |
30000 |
40000 |
- |
Η ώρα |
