Λεπτομέρειες:
|
| Προϊόν: | 10,77 ιντσών οθόνη TFT | Εικόνα αφής: | Optioinal |
|---|---|---|---|
| Απόφαση: | 128x160 | Διάσταση γυαλιού κάλυψης: | Προσαρμόσιμη |
| Κατεύθυνση θέασης: | 12:00 | Διασύνδεση: | 8bit |
| Αριθμός πιν: | 20 ΚΑΡΦΙΤΣΕΣ | Σύνδεση: | Συγκόλληση |
| Φωτεινότητα επιφάνειας: | 250 cd/m2 | Ζωή των LED: | 40,000 ώρες |
| Εργασιακή θερμοκρασία: | -20°C έως +70°C | Συμμόρφωση: | Συμμόρφωση με τα πρότυπα REACH & RoHS |
| Επισημαίνω: | Δείκτης TFT 128x160 σημείων,MPU Interface 1.77 ιντσών TFT οθόνη,1.77 ιντσών TFT Display κατασκευαστής |
||
1.77 ιντσών TFT LCD οθόνη 8-bit MPU Interface Περιγραφή προϊόντος
Γρήγορη ανασκόπηση του προϊόντος
Περιγραφή
Το SF-TS177H-8784A-N είναι ένα 1,77 ιντσών μοντέλο TFT LCD με πορτρέτο με ανάλυση 128x160 σημείων.και ορισμένα άλλα ηλεκτρονικά είδη μικρού μεγέθουςΗ τάση τροφοδοσίας για αναλογικό (Vcc) κυμαίνεται από 2.6V έως 3.3V, τυπική τιμή 2.8V.Αυτή η μονάδα έχει αντιαφαιστική επιφάνεια., κατεύθυνση θέασης στις 12:00, αντιστροφή κλίμακας γκρι στις 6:00.
Η μονάδα SF-TS177H-8784A-N είναι TFT-LCD με λειτουργία Portrait και είναι διαθέσιμη επίσης για επιλογή αντίστασης με οθόνη αφής με αριθμό μέρους SF-TS177H-8784A-T. Οι θερμοκρασίες εργασίας είναι από -20 °C έως +70 °C.Η θερμοκρασία αποθήκευσης κυμαίνεται από -30°C έως +80°C.
1.77 ιντσών TFT LCD οθόνη 8-bit MPU Interface Σχέδιο προϊόντος
Περιγραφή PIN
| - Όχι, όχι. | Ονομασία PIN | Εισαγωγή/Εξόδου | Περιγραφή |
| 1 | LED- | Ο | Καθοδικός LED |
| 2 | LED+ | Ο | Άνωση LED |
| 3 | Εθνική Τράπεζα | Εγώ... | Γη |
| 4 | ΔΕΔ | Εγώ... | Ηλεκτρική τροφοδοσία |
| 5 | Εθνική Κεντρική Αρχή | - | Άφησε ανοιχτό |
| 6 | Εθνική Κεντρική Αρχή | - | Άφησε ανοιχτό |
| 7 | ΚΑ | Εγώ... | Πινή εισόδου για το σήμα επιλογής τσιπ |
| 8 | Επαναφορά | Εγώ... | Σημείο εισόδου LCM Reset |
| 9 | RS | Εγώ... | Εγγραφή σήματος επιλογής |
| 10 | /WR | Εγώ... | Γράψτε το σήμα στροβοειδούς |
| 11 | /RD | Εγώ... | Διαβάστε το στροβοσκοπικό σήμα |
| 12-19 | DB7-DBO | Εισαγωγή/Εξόδου | Εμφάνιση δεδομένων I/O |
| 20 | Εθνική Τράπεζα | Εγώ... | Γη |
| Άρθρο | Σύμβολο | Αξία | Μονάδα |
| Πρόσθετη τάση τροφοδοσίας για λογική | ΔΕΔ | 1.6~3.3 | V |
| Τεχνική ένταση | Βίνι | VDD+0.3 | V |
| Θερμοκρασία λειτουργίας | Τοπ | -20 έως 70 | °C |
| Θέρμανση αποθήκευσης | Tstg | -30 έως 80 | °C |
Χαρακτηριστικά συνεχούς ρεύματος (VDD=2,8V,Ta=25°C)
| Άρθρο | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδα | Προϋπόθεση δοκιμής |
| Δραστηριακή τάση | ΔΕΔ | 2.6 | 2.8 | 3.3 | V | - |
| ρεύμα τροφοδοσίας | ΔΕΔ | - | - | 5 | mA | ΔΕΔ = 2,8V, Ta = 25°C |
| Τεχνική ένταση | ΧΙΒ | 0.8VDD | - | ΔΕΔ | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| ρεύμα διαρροής εισόδου | ΙΙΙ | - Ένα.0 | - | 1.0 | mA | Διάταξη VIN |
Ηλεκτρικά-οπτικά χαρακτηριστικά
| Άρθρο | Σύμβολο | ΜΙΝ | Τύπος | Επικαιροποίηση | Μονάδα |
Δοκιμή Υπόθεση |
Σημείωση |
| Πρόσθετη τάση | Vf | 3.0 | 3.2 | 3.4 | V | Αν=40 mA | - |
| Τρόπος τροφοδοσίας | Αν | - | 40 | - | mA | - | - |
| Αντίστροφη τάση | Βρ | - | - | 5 | V | - | |
| Απορρόφηση ισχύος | Pd | - | 288 | - | mW | - | |
| Φωτεινή ένταση για LCM |
- |
- | 250 | - | Cd/m2 | Αν=40mA | - |
| Ομοιομορφία για το LCM | - | 80 | - | - | % | Αν=40 mA | - |
| Χρώμα φωτισμού πίσω | Λευκό | ||||||
Οπτικά χαρακτηριστικά
| - Όχι, όχι, όχι. | Τμήμα | Σύμβολο | Προϋποθέσεις | Προδιαγραφές | Μονάδα | Σημείωση | |||
| Ελάχιστο | Τύπος | Μαξ | |||||||
| 1 | Χρόνος απόκρισης | Tr+Tf | 25°C | - | 6 | - | Κυρία | (1) (((2) | |
| 2 | Διαβίβαση (με PL) | T(%) | - | - | 7.1 | - | - | - | |
| 3 | Ποσοστό αντίθεσης | Αρ |
θ=0, Κανονική γωνία θέασης |
- | 500 | - | - | (1) (((3) | |
| 4 |
Παρακολούθηση Γωνία
|
Ορίστε. | θR | Επενδύσεις | - | 60 | - | Σημείο | - |
| θL | - | 60 | - | ||||||
| Βερ. | Θ+ | - | 60 | - | |||||
| Θ- | - | 45 | - | ||||||

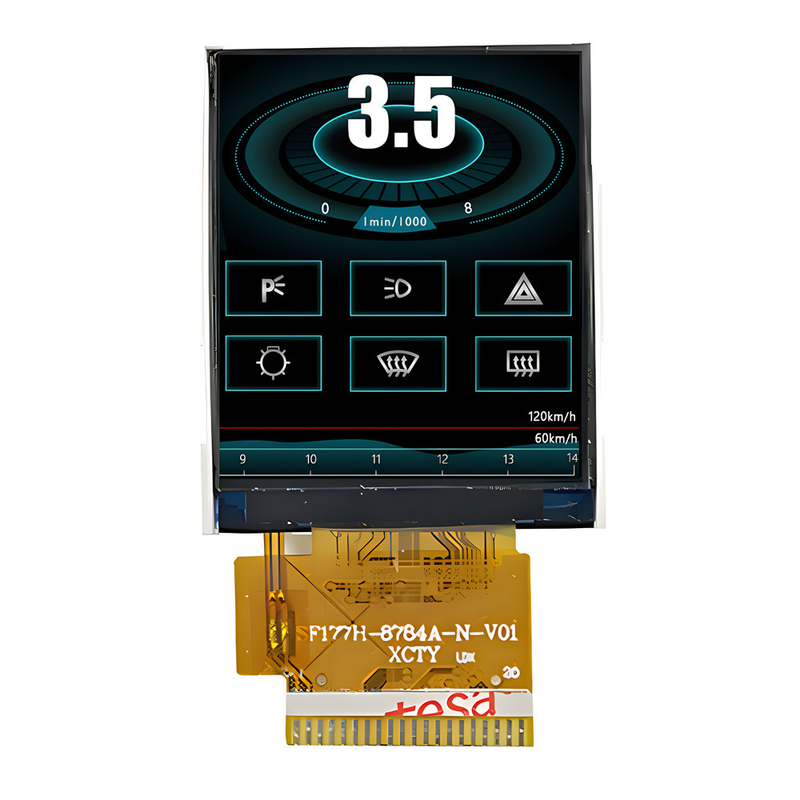

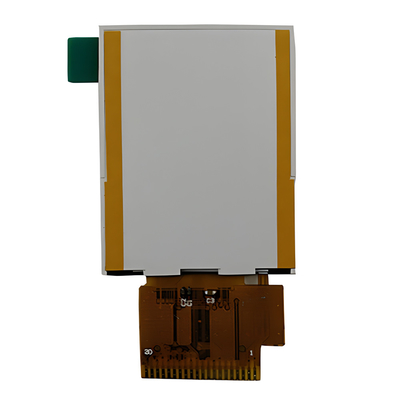

10,77 ιντσών TFT LCD οθόνη 8-bit MPU Interface Εικόνα προϊόντος
